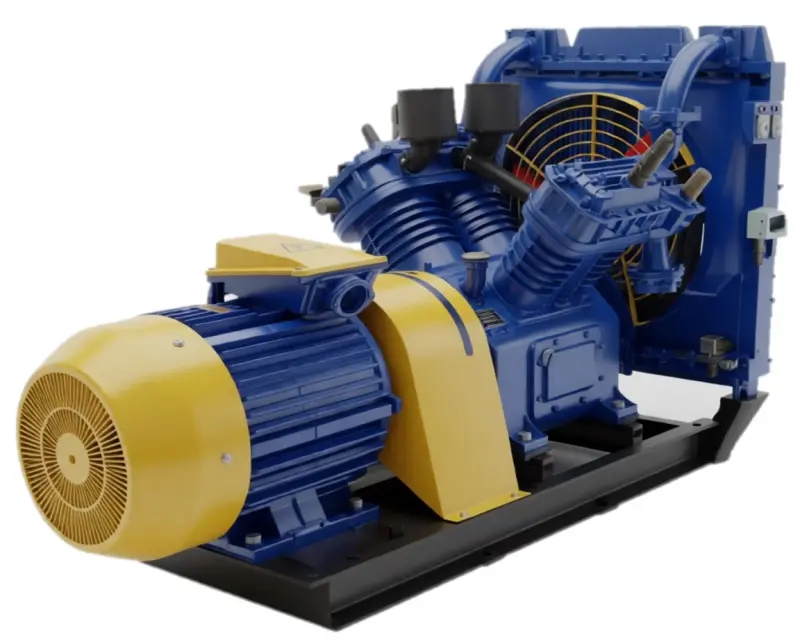

Компрессор 4ВУ1-5/9

Промышленный компрессор 4ВУ1-5/9: устройство и назначение

Компрессор 4ВУ1-5/9 это стационарная поршневая компрессорная установка объемного типа, предназначенная для выработки и бесперебойной подачи сжатого воздуха. Проверенная временем четырехцилиндровая конструкция узла сжатия обеспечивает высокую эксплуатационную надежность, долговечность и стабильность параметров в условиях непрерывного производственного цикла и экстремальных температурных режимов.

Особенности конструкции и принцип работы

В основе компрессора 4ВУ1-5/9 лежит классическая V-образная кинематическая схема со ступенчатым двухфазным сжатием. Возвратно-поступательное движение поршневой группы оптимизировано для снижения паразитных нагрузок на коленчатый вал и шатуны. Все детали цилиндропоршневой группы изготавливаются из износостойких сплавов с высокой точностью обработки, что минимизирует внутренние перетечки и гарантирует стабильный КПД в течение всего межсервисного интервала.

Интегрированная система принудительного воздушного охлаждения и развитое оребрение цилиндров эффективно отводят избыточное тепло. Для снижения удельного энергопотребления и повышения термической эффективности установки между I и II ступенями сжатия установлен промежуточный радиаторный холодильник. Снижение эксплуатационных расходов предприятий достигается за счет точной настройки клапанного механизма на базе современных прямоточных клапанов ПИК, которые обеспечивают минимальное сопротивление потоку воздуха и снижают утечки.

Область применения компрессора 4ВУ1-5/9

Воздушный компрессор 4ВУ1-5/9 активно применяется на промышленных объектах, где требуется стабильное снабжение пневматических сетей:

• Нефтегазовая отрасль и бурение: питание пневматических систем управления, исполнительных механизмов и приводов буровых установок (модификация 4ВУ1-5/9М3 адаптирована для работы в составе мобильных буровых комплексов).
• Химическая и перерабатывающая промышленность: обеспечение технологических процессов сжатым воздухом заданного давления.
• Тяжелое машиностроение и металлургия: централизованное снабжение цехового пневмоинструмента и станочного парка.
• Строительный сектор: обеспечение работы пескоструйного, отбойного и иного пневматического оборудования.

Автоматизация и техническое обслуживание

Конструкция компрессорной головки спроектирована с учетом жестких требований к ремонтопригодности. Свободный доступ к узлам картера, блокам цилиндров и клапанным коробкам существенно упрощает проведение регламентного ТО: замену компрессорного масла (рекомендуется марка КС-19), воздушных фильтров и диагностику колец.

Безопасность эксплуатации обеспечивается комплексной системой автоматики. Современные блоки управления и датчики в реальном времени контролируют ключевые рабочие параметры:

• Давление нагнетания по ступеням;
• Температуру сжатого воздуха;
• Давление в системе смазки;
• Уровень вибрационных нагрузок.

При выходе параметров за безопасные пределы автоматика производит аварийный останов, предотвращая повреждение оборудования и исключая простои производства.

Технические характеристики и эксплуатационные данные

Компрессор 4ВУ1-5/9 представляет собой стационарную поршневую четырехцилиндровую V-образную машину двухступенчатого сжатия с воздушным принудительным охлаждением.

• Производительность (по условиям всасывания): 5,0 м³/мин
• Давление конечное (избыточное): 9,0 (0,88) кгс/см² (МПа)
• Тип привода: Ременной (клиноременная передача)
• Мощность электродвигателя: 37 кВт
• Частота вращения коленчатого вала: 750 об/мин
• Количество цилиндров (I / II ступень): 4 шт. (2 цилиндра — 1 ст., 2 цилиндра — 2 ст.)
• Расход компрессорного масла на унос, не более: 35 г/ч
• Рекомендуемая марка масла: КС-19 (допускается К-19)
• Объем заливаемого в картер масла: 10 литров
• Масса компрессорной станции в сборе: 1320 кг
• Габаритные размеры установки (Д х Ш х В): 1850 х 1250 х 1350 мм

Комплектация поставки (базовая модель)

Базовая модификация компрессора 4ВУ1-5/9 поставляется в виде готовой к монтажу стационарной компрессорной станции, агрегатированной на общей несущей раме.

• Компрессорная головка (узел сжатия в сборе) — Да
• Электродвигатель 37 кВт (750 об/мин) — Да
• Сварная несущая рама из профильного проката — Да
• Вентилятор принудительного обдува секций — Да
• Промежуточный холодильник (радиаторная секция 1-й ступени) — Да
• Защитное ограждение маховика и ременной передачи — Нет (опция по запросу)
• Комплект ЗИП (запасные пластины клапанов, кольца, прокладки) — Нет (опция по запросу)
• Шкаф автоматики и управления ШУ-4ВУ1-5/9 — Нет (опция по запросу)
