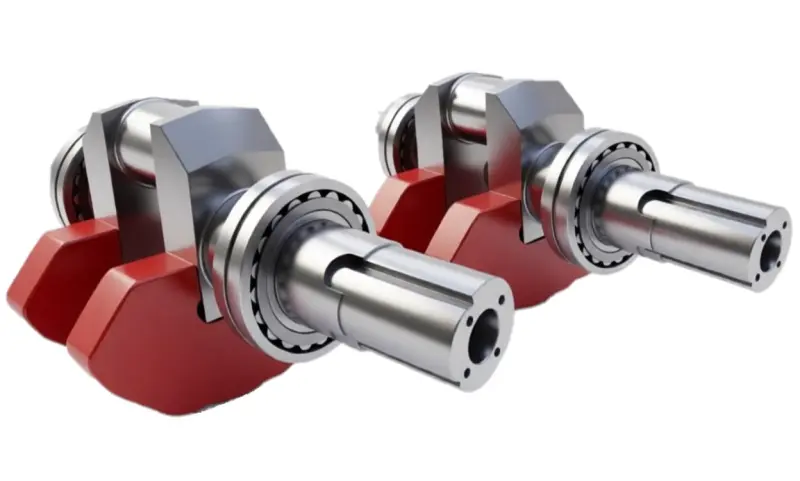

Вал коленчатый Э-4М-2сб.

Вал коленчатый Э-4М-2сб это ключевой элемент кривошипно-шатунного механизма (КШМ), применяемый в промышленных поршневых компрессорных установках. Узел преобразует возвратно-поступательное движение поршневой группы во вращательное движение вала для передачи крутящего момента с высокой механической эффективностью.

Технические характеристики и материаловедение

Конструкционный материал: Сталь 45 ГОСТ 1050-2013 (допускается замена на легированную сталь 40Х ГОСТ 4543-2016). Заготовка изготавливается методом горячей объемной штамповки (ковки) с последующей нормализацией.

Термическая обработка: Объемное улучшение (закалка с последующим высоким отпуском) заготовки до твердости 241…285 HB для обеспечения требуемой вязкости и прочности сердцевины вала.

Поверхностное упрочнение: Рабочие поверхности коренных и шатунных шеек проходят локальную поверхностную закалку токами высокой частоты (ТВЧ) на глубину 2,0–4,0 мм. Твердость закаленного слоя после низкого отпуска составляет 52…62 HRC.

Конструктивные особенности узла

Система смазки: Внутри коленчатого вала Э-4М-2сб выполнены сквозные каналы для подачи индустриального (компрессорного) масла под давлением от узла подвода к шатунным (мотылевым) шейкам.

Центробежная очистка: Каналы снабжены внутренними грязеуловительными карманами для центробежной очистки масла от механических примесей. Резьбовые пробки карманов зафиксированы анаэробным герметиком высокой прочности или чеканкой для исключения самоотвинчивания.

Балансировка: Вал проходит обязательную динамическую балансировку на специализированном балансировочном станке. Корректировка остаточного дисбаланса осуществляется удалением металла (высверливанием) в противовесах (щеках) вала.

Карта дефектации и ремонтные параметры

При проведении капитального ремонта узел демонтируется и проверяется на соответствие конструкторской и нормативно-технической документации:

• Овальность и конусообразность: Отклонение от цилиндричности коренных и шатунных шеек допускается в пределах 0,01–0,015 мм. При превышении указанных значений назначается перешлифовка шеек под ближайший ремонтный размер (Р1–Р4).
• Радиальное биение: Контролируется индикатором часового типа при установке вала крайними коренными шейками на поверочные призмы. Допустимое радиальное биение средней шейки и посадочного места под ротор — не более 0,03 мм.
• Магнитная дефектоскопия: Проводится магнитопорошковым методом для обнаружения скрытых усталостных микротрещин в галтелях (переходах от шеек к щекам). Наличие любых трещин является критическим дефектом — деталь подлежит окончательной выбраковке.

Сборка кривошипно-шатунного механизма требует строгого соблюдения моментов затяжки шатунных болтов динамометрическим ключом в соответствии с технологической картой завода-изготовителя.

Применяемость по моделям компрессоров

Данный коленчатый вал является базовым силовым узлом для горизонтальных крейцкопфных двухрядных компрессоров базы 2ВМ4 и газовых модификаций 2ГМ4.

Вал Э-4М-2сб (Э-104М-2сб) применяется в следующих модификациях машин:

• 2ВМ4-24/9 и 2ВМ4-27/9 - общепромышленные воздушные компрессоры высокого спроса.
• 2ВМ4-12/65 - поршневая установка для нагнетания воздуха под высоким давлением.
• 2ВМ4-8/401 - специализированный компрессорный агрегат.
• СД-9/101 (СД-12/101) - самоходные (передвижные) дизельные компрессорные станции, выполненные на базе оппозитных поршневых блоков 2ВМ4.

Комплектация и конструктивные обозначения смежных узлов

Коленчатый вал поставляется как в базовом («голом») исполнении, так и в составе готовой к монтажу сборочной единицы (сб). Ниже приведена спецификация сопряженных деталей и узлов компрессорного блока с указанием заводских децимальных номеров и стандартов:

• Вал коленчатый (номинал): Э-4М-2-1 (или модернизированный аналог ЭП-4М-2.1)
• Подшипники опорные коренные: 3528 (по ГОСТ 5721-2023) или 3536 (двухрядные роликовые радиальные сферические)
• Шестерня привода ведущая (спиральная): 105П-2-5 (монтируется на хвостовик вала)
• Кольца дистанционные и маслоотражательные: 4М-2.4 и 4М-2.6 (осевая фиксация подшипниковых узлов)
• Шатун в сборе: 204М-4.0-01сб (с двутавровым сечением стержня)
• Крепеж шатунный (высокопрочный): Болт шатунный 4М-4-2 и гайка корончатая 4М-4-3
• Вкладыши шатунного подшипника: Сменные сталебаббитовые элементы А23.01-14001 / А23.01-14002 (в каталогах ККЗ — 5ДГ-4-4)
• Крейцкопф (ползун) в сборе: Чугунный 104М-3.0сб или алюминиевый модифицированный 204М-3.0-01сб
• Палец крейцкопфа: 104М-3-1 (или сборочный узел фиксации пальца 104М-3-1сб)
• Рама компрессора (базовая станина): 104М-1

Данная номенклатура полностью стандартизирована в рамках унифицированной поршневой базы М4. Межпроектная замена элементов из других размерных групп компрессоров (например, вертикально-поршневой базы ВП или малой базы ВУ) категорически запрещена из-за критических расхождений по межосевым расстояниям, габаритам картера и диаметрам мотылевых шеек коленчатого вала.
