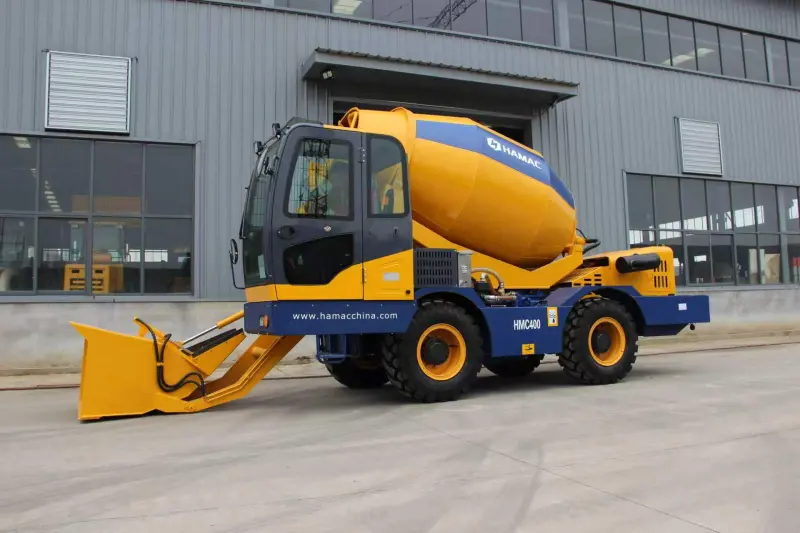

Самозагружающийся миксер HMC-400

Области применения и назначение:

Самозагружающийся бетоносмеситель – это по сути компактный мобильный бетоносмесительный завод, обладающий всеми необходимыми функциями. Он может самостоятельно загружать материал, смешивать, транспортировать и выгружать его. Он позволяет производить бетон автономно и эффективно в отдаленных районах. Все миксеры HAMAC оснащаются компонентами известных брендов, они просты в эксплуатации и экономичны в производстве и доставке свежего бетона для горнодобывающей промышленности, промышленных комплексов, торговых центров, офисных зданий, складов и жилых домов, для таких применений, как фундаменты, заливка фундаментов, полы, тротуары, подъездные пути, бордюры, патио, бассейны и т.д.

ПРЕИМУЩЕСТВА:

Основное: ширина машины 2500 мм находится в габарите для дорог общего пользования.

Смеситель:

Обеспечивает разгрузку под различными углами.

Умная конструкция разгрузочного конуса обеспечивает более сильное уплотнение материала и более высокую скорость заполнения, тем самым увеличивая загрузочную способность резервуара до 6%.

1. Большая загрузочная способность при том же объеме.

2. Низкий центр тяжести при той же загрузочной способности.

3. Поворотный механизм бочки смесителя облегчает разгрузку в разные стороны.

Износостойкое исполнение:

1. Резервуар и лопатки изготовлены из высокопрочной износостойкой стали, что увеличивает срок их службы на 30%.
2. Бункеры и съемные желоба изготовлены из многослойной высокопрочной износостойкой футеровочной плиты, что увеличивает срок их службы на 50%.

Технология смешивания:

В смесителе применяется технология четырехмерного смешивания.

1. Большой угол подъема конуса обеспечивает равномерное смешивание, при этом изменение осадки на всех этапах составляет ≤5%.
2. Уникальная конструкция смесителя обеспечивает непрерывность потока бетона с остатком в ёмкости бочки смесителя ≤0,4%.
3. Большой угол скольжения заднего конуса обеспечивает быструю выгрузку бетона на холостом ходу.

Шасси:

Надежный гидравлический высокоэффективный привод.

Полный привод (4 х 4) обеспечивает надежное и эффективное передвижение и возможность производства бетона в сложных условиях эксплуатации.

Система взвешивания:

Может взвешивать инертные материалы во время процесса загрузки, обеспечивая соблюдение рецептуры бетона и точности взвешивания ±3%.

Система управления:

Безопасная и гибкая система управления с конструкцией без сопротивления для обеспечения более гибкого управления. Для повышения безопасности используется конструкция с двойным ограничением переднего и заднего рычагов.

Система подачи воды:

Удобная система подачи воды, в которой используется интегрированная система управления с одним входом и несколькими выходами, что обеспечивает удобство и скорость работы. Используется конструкция бака для воды с внутренним слоем, что увеличивает срок службы на 50%. Два водяных насоса — гидравлический и электрический — повышают скорость подачи воды.

Кабина:

Фронтальная кабина с боковым расположением. Тип кабины ROPS-FOPS (защита от падающих объектов и при переворачиваниях) в комплекте с двухстворчатой ​​дверью, камерой, кондиционером (Опция, не включена в стоимость). Регулируемое удобное и комфортное в использовании сиденье оператора.

Управление всеми гидравлическими функциями машины с одного джойстика.

Рулевое колесо и рабочая панель управления:

Удобное рулевое колесо с ручкой для вращения.

Рабочая панель управляется микрокомпьютером, температура воды, масла, параметры тока и все прочие необходимые параметры отслеживаются.

Загрузочный ковш:

Оптимизированная форма ковша с увеличенной ёмкостью. Гидравлическое управление функциями. Нож для мешков.

Гидравлическое масло:

Все машины заправляются на заводу гидравлическим маслом TOTAL.

Гидромоторы:

Все машины оснащаются гидромоторами редуктора и смесителя фирмы EATON.

Рамы:

Рамный каркас машины изготавливается из бесшовных стальных профилей, обладающих высокой прочностью и способностью восстанавливать форму при давлении.

Колеса в сборе:

Машина оснащается 16/18-слойными строительными шинами R20.

СПЕЦИФИКАЦИЯ:

Тип: самозагружающийся самоходный смеситель;

Объем: 4,0 м3;

Двигатель:

Дизельный двигатель YuchaiYCD4P22T-130, мощность 130 л.с. (95 кВт) при 2400 об/мин, EURO 2;

* Доступен вариант исполнения машины с двигателем Yuchai экологического класса EURO 5 (Опция);

или

Дизельный двигатель Cummins4BTA3.9-C125-II, мощность 125 л.с. (93 кВт) при 2200 об/мин, EURO 3;

Кол-во цилиндров: 4;

Стартер: электрический;

Тип охлаждения: водяное;

Двигатель располагается в закрытом отдельном моторном отсеке и имеет звукоизоляцию;

Загрузочный ковш и система взвешивания / загрузки в смеситель:

Ёмкость: 0,6 м³;

Привод: гидравлический;

Управление: пилотное при помощи джойстика;

Система взвешивания: управление при помощи компьютера;

Поддерживаемые стандарты бетонных смесей: С15, С20, С25, С30;

Точность взвешивания:

1. Цемент ≤±2%/ за раз;
2. Относительная ошибка ≤±3%/ за раз;
3. Вода ≤±1%/ за раз;
4. Добавки ≤±1%/ за раз;
5. Присадки ≤±2%/ за раз;

Смеситель:

Ёмкость барабана смесителя: 4,0 м³;

Угол наклона: 16°;

Кол-во оборотов: 19 – 21 об/мин;

Разгрузочный лоток:

Угол поворота: ≥60°;

Привод: гидравлический;

Размеры лотка: длинный 1760 мм / короткий 400 мм;

Шасси:

Тип: колесное шасси с жесткой рамой и рулевым управлением колесами для движения по пересеченной местности (Off-Road);

Привод: 4 х 4;

Трансмиссия: полностью гидравлическая;

Шины: 16/70-20;

Колея: 1900 мм;

Колесная база: 2300 мм;

Преодолеваемый уклон: до 30%;

Минимальный радиус разворота: 6,5 м;

Скорость передвижения: высокая 0 – 25 км/ч, низкая 0 -9 км/ч;

Тормоза: воздушного типа;

Габаритные размеры и вес:

Габаритные размеры (Д х Ш х В): 7800 х 2500 х 3400 мм;

Масса машины сборе: 8300 кг;
