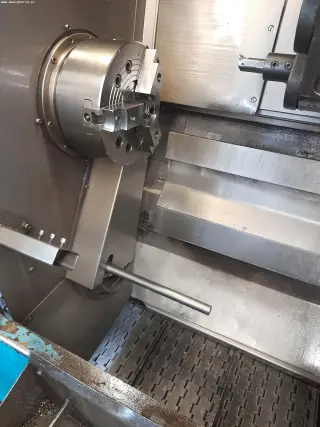

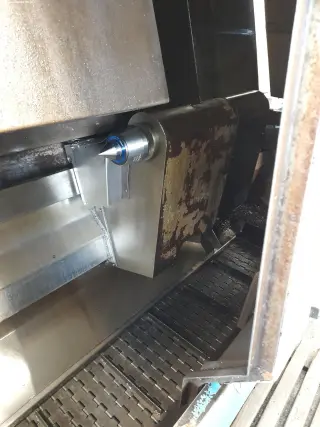

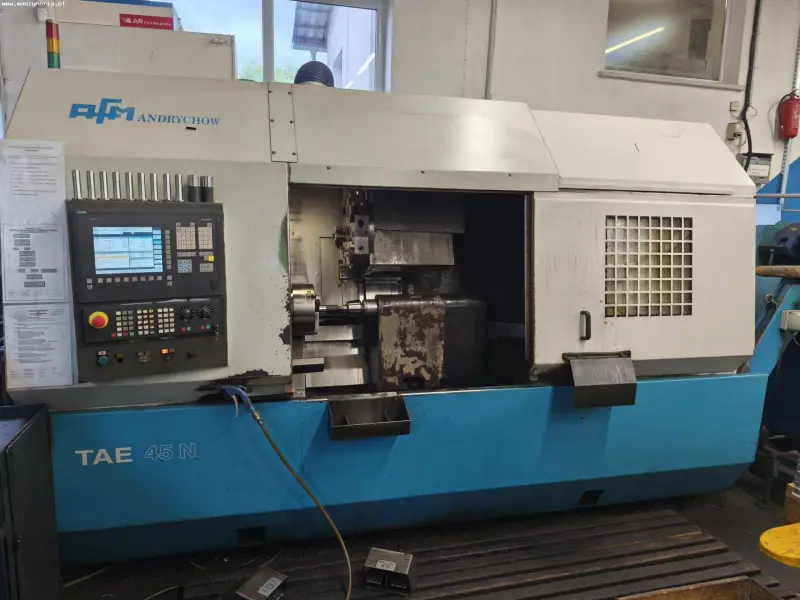

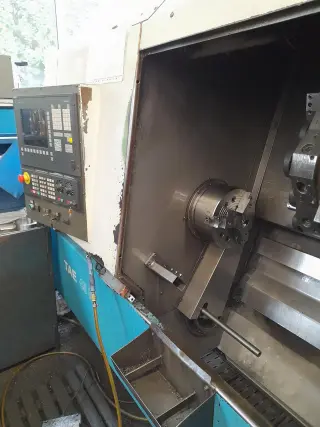

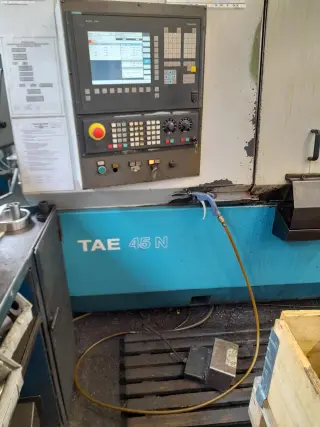

Токарный центр с ЧПУ AFM TAE 45N

Токарный центр с ЧПУ AFM TAE 45N был построен в 2005 году в Польше компанией Andrychowska Fabryka Maszyn S.A.

Технические характеристики токарного станка AFM TAE 45N

1. диаметр обработки над станиной: 450 мм
2. максимальный диаметр точения в патроне: 390 мм
3. максимальный диаметр точения в центрах: 300 мм
4. максимальная длина точения в центрах: 1000 мм
5. подача по оси X/Z: 240/1170 мм
6. быстрый траверс по оси X,Z: 15 м/мин
7. максимальная скорость вращения шпинделя: 4500 об/мин
8. минимальная скорость вращения шпинделя: 50 об/мин
9. отверстие шпинделя: 75 мм
10. высота шпинделя над направляющими станины: 260 мм
11. максимальный крутящий момент шпинделя (15 кВт): 440 Нм
12. максимальная скорость вращения приводного инструмента: 4500 об/мин
13. минимальная скорость вращения приводного инструмента: 20 об/мин
14. крутящий момент приводных инструментов: 22 Нм
15. сечение хвостовика инструмента: 25х25 мм
16. диаметр расточного прутка: 40 мм
17. диаметр пиноли задней бабки: 90 мм
18. удлинение пиноли задней бабки: 100 мм
19. конус пиноли задней бабки: Morse 5
20. усилие зажима пиноли задней бабки: 2000-12000 Н
21. мощность главного двигателя: 15 кВт
22. электропитание: 3x 400 В; 50 Гц
23. габариты (Д х Ш х В): 3700 х 1740 х 2245 мм
24. вес станка AFM TAE 45 N: 7000 кг
25.


Оснащение токарного станка по металлу AFM

1. управление ЧПУ: SIEMENS SINUMERIK 810D
2. 12-позиционная револьверная головка SAUTER VDI40
3. планетарный редуктор с двумя положениями (1:1, 1:4)
4. конвейер стружки
5. электрический шкаф
6. ножной переключатель управления
