Широкоуниверсальный фрезерный станок 6р81ш

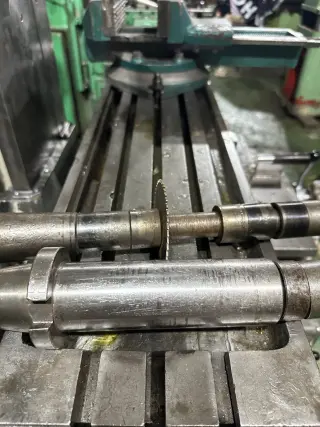

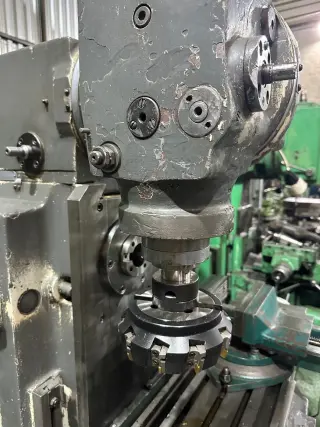

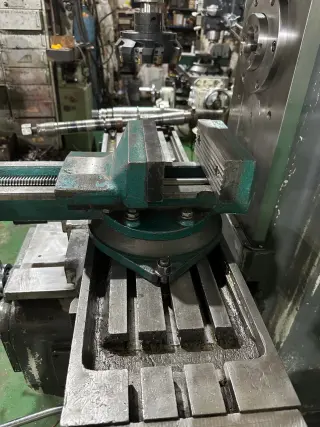

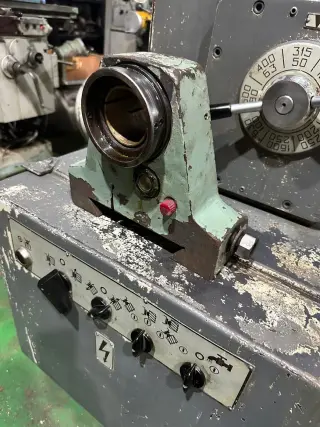

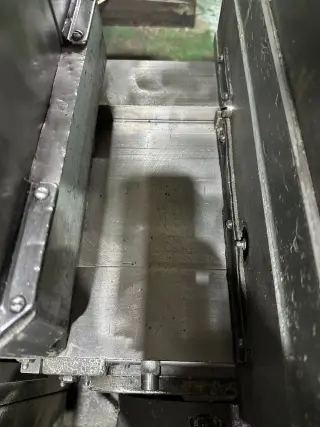

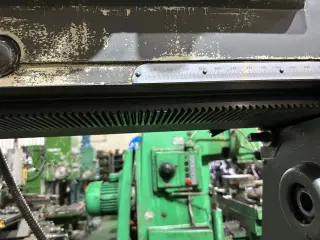

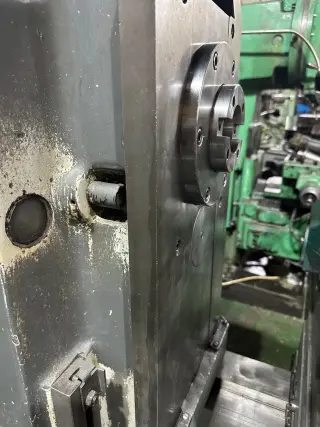

В продаже Широкоуниверсальный фрезерный станок 6р81ш. Станок Дмитровского завода фрезерных станков, с квадратными направляющими в отличном техническом состоянии, в комплекте с серьгой для горизонтального фрезерования, тисками, оправками. С проверкой в работе.

Технические характеристики 6р81ш

Наименование параметра 6Р81Ш

Основные параметры станка

Класс точности по ГОСТ 8-71 и ГОСТ 8-82 П

Размеры рабочей поверхности стола (длина х ширина), мм 1000 х 250

Наименьшее и наибольшее расстояние от торца шпинделя до стола —

Наименьшее и наибольшее расстояние от оси шпинделя до стола 50..400

Расстояние от оси шпинделя до хобота, мм 142

Расстояние от оси вертикального шпинделя до направляющих стойки, мм 245..845

Рабочий стол

Максимальная нагрузка на стол (по центру), кг

Число Т-образных пазов Размеры Т-образных пазов 3

Наибольшее перемещение стола продольное (ось X), мм 630

Наибольшее перемещение стола поперечное (ось Y), мм 200

Наибольшее перемещение стола вертикальное (ось Z), мм 350

Наибольший угол поворота стола, град нет

Цена одного деления шкалы поворота стола, град нет

Перемещение стола на одно деление лимба (продольное, поперечное), мм 0,05

Перемещение стола на одно деление лимба (вертикальное), мм 0,025

Перемещение стола на один оборот лимба продольное и поперечное, мм 6

Перемещение стола на один оборот лимба вертикальное, мм 3

Шпиндель

Частота вращения шпинделя, об/мин 31,5..1600

Количество скоростей шпинделя 18

Эскиз конца шпинделя 45 ГОСТ 836-72

Конус шпинделя 45

Конус поворотного шпинделя 40

Механика станка

Быстрый ход стола продольный и поперечный, мм/мин 3150

Быстрый ход стола вертикальный, мм/мин 1050

Число ступеней рабочих подач стола 16

Пределы рабочих подач. Продольных и поперечных, мм/мин 25..800

Пределы рабочих подач. Вертикальных, мм/мин 8,3..266,7

Выключающие упоры подачи (продольной, поперечной, вертикальной) есть

Блокировка ручной и механической подачи (продольной) нет

Блокировка ручной и механической подачи (поперечной, вертикальной) есть

Торможение шпинделя (муфта) есть

Предохранение от перегрузки (шариковая пара) есть

Привод

Электродвигатель привода главного движения, кВт 5,5

Электродвигатель привода подач, кВт 1,5

Электронасос охлаждающей жидкости Тип Х14-22М

Электронасос охлаждающей жидкости, кВт 0,12

Производительность насоса СОЖ, л/мин 22

Габарит и масса станка

Габариты станка (длина ширина высота), мм 1480 х 2045 х 1890

Масса станка, кг 2530

Остались вопросы, звоните +7(958)762-88-23
