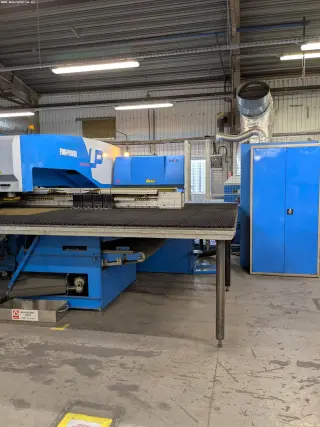

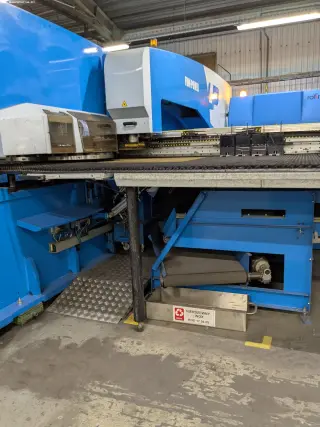

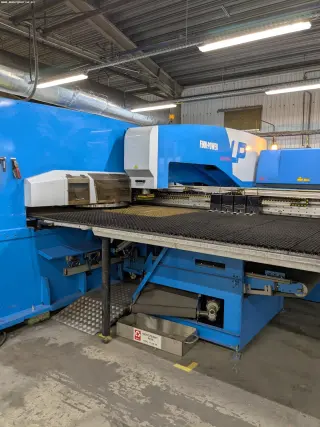

Комбинированный лазер-пресс FINN-POWER LP6

Комбинированный лазер-пресс FINN-POWER LP6 был изготовлен в 2008 году в Финляндии компанией FINN-POWER OY. Станок использовался для обработки листовой нержавеющей стали марок AISI 304 и AISI 316. С момента приобретения он регулярно обслуживался производителем и проходил ежегодные технические осмотры.

Технические характеристики координатно-вырубной пресс FINN-POWER LP6

Координатно-вырубной пресс LP6

1. усилие штамповки: 30 т (300 кН)
2. метод штамповки: сервогидравлический
3. подача по осям X/Y: 3144/1615 мм
4. максимальная скорость подачи по осям X/Y: 120/90 м/мин
5. максимальная скорость позиционирования: 150 м/мин
6. максимальная толщина заготовки (штамповка — сталь): 8 мм
7. максимальная толщина заготовки (штамповка — нержавеющая сталь): 8 мм
8. максимальная толщина заготовки (штамповка — алюминий): 8 мм
9. максимальная толщина заготовки (лазерная резка — сталь): 8 мм
10. максимальная толщина заготовки (лазерная резка — нержавеющая сталь): 6 мм
11. максимальная толщина заготовки (лазерная резка — алюминий): 6 мм
12. минимальная толщина заготовки: 0,5 мм
13. максимальные размеры заготовки (Д x Ш): 3074 x 1565 мм
14. максимальный вес заготовки: 200 кг
15. количество инструментальных станций: 20, включая 9 индексных станций
16. голова MultiTool (2 шт.)
17. тип инструмента: Thick Turret
18. максимальный диаметр пуансона: 89 мм
19. количество ударов пуансона (нарезка отверстий 1-3 мм): 1000/мин
20. количество ударов пуансона (расстояние между отверстиями 25 мм): 400/мин
21. количество ударов пуансона (расстояние между отверстиями 250 мм): 150/мин
22. максимальная скорость вращения инструмента: 166 об/мин
23. время смены инструмента: 1-3 с
24. скорость вращения револьверной головки: 30 об/мин
25. рабочий желоб — максимальные размеры деталей, вырезанных лазером: 300 x 400 мм; 500 x 500 мм
26. рабочий желоб — максимальные размеры штампованных деталей: 500 x 500 мм
27. пневматические зажимы для материала (4 шт.)
28. максимальное отклонение положения отверстий по осям X и Y: 0,1 мм
29. максимальное отклонение расстояния между отверстиями по осям X и Y: ± 0,05 мм
30. максимальное угловое отклонение инструмента с ЧПУ-индексацией: ± 0,1°
31. отклонение положения Pa по осям X и Y в соответствии с VDI/DGQ 3441: 0,08 мм (± 0,04 мм)
32. отклонение разброса Ps по осям X и Y в соответствии с VDI/DGQ 3441: 0,04 мм (± 0,02 мм)
33. емкость масляного бака: 200 л
34. масса гидравлического агрегата без масла: 600 кг
35. максимальное рабочее давление: 300 бар
36. минимальное давление сжатого воздуха: 6 бар
37. максимальный расход сжатого воздуха: 8 Нл/с
38. средний расход сжатого воздуха: 5,5 Нл/с
39. предохранители (для питания 3x 400 В): 3x 100 А
40. средняя потребляемая мощность: 20 кВА / 17 кВт
41. требуемая мощность подключения: 80 кВА
42. температура окружающей среды: +10°C/+35°C
43. относительная влажность: 20-75%
44. масса станка: 18000 кг

Лазерный источник ROFIN DC025

1. тип: CO2
2. наработка: 19699 ч
3. максимальная мощность лазера: 2500 Вт
4. диапазон выходной мощности лазерного луча: 250-2500 Вт
5. стабильность выходной мощности лазерного луча: ± 2%
6. длина волны лазерного луча: 10,6 мкм
7. диаметр лазерного луча: < 22 мм
8. качество лазерного луча (mod): K > 0,9
9. стабильность позиционирования лазерного луча (дивергенция): ≤ 0,15 мрад (EN ISO 11145)
10. поляризация: линейная, 45°
11. минимальная длительность импульса: 26 µsec — CW
12. предохранители (для источника питания 3x 400 В): 3x 80 A
13. средняя потребляемая мощность: + 13 kVA / + 11 kW
14. требования к подключенной нагрузке: 60 kVA
15. габаритные размеры агрегата (Д x Ш x В): 1700 x 800 x 853 мм
16. размеры шкафа управления (Д × Ш × В): 800 x 600 x 1900 мм
17. вес агрегата: прибл. 500 кг
18. вес шкафа управления: прибл. 570 кг

Режущая головка

1. тип: AF 1,5″ со сменным креплением линзы
2. фокусное расстояние: 5″ или 7,5″
3. регулировка фокусного расстояния: программируемая
4. расстояние обнаружения материала: программируемое, емкостное (бесконтактное)
5. регулировка давления режущего газа: ЧПУ или вручную
6. максимальное давление режущего газа: 25 бар

Маслоохладитель LUMIKKO

1. охлаждающая способность: 45 кВт
2. максимальная мощность охлаждения: 0,64 кВт/°C
3. замкнутый контур охлаждения
4. температура воды (основной контур): 20°C ± 1°, резонатор
5. температура воды (вспомогательный контур): 24°C ± 1°, оптика
6. емкость бака: 325 л
7. расход воздуха: 2,1 м3/с
8. уровень шума: 65 дБ(А)
9. габаритные размеры (Д x Ш x В): 1420 x 1200 x 1950 мм
10. масса агрегата (без воды): прибл. 550 кг

Фильтрационная установка HERDING DELTA 750-4/9 SB

1. фильтры: 4x DELTA 750/9 3K
2. площадь фильтрации: 7,3 м2
3. расход воздуха: 500 м3/ч
4. средняя степень проникновения: 0,01%
5. уровень шума: 74 дБ(А)
6. габаритные размеры (Д x Ш x В): 1200 x 835 x 2120 мм
7. вес агрегата: 580 кг

Оборудование координатно-вырубной пресс с ЧПУ FINN POWER LP6 12 43

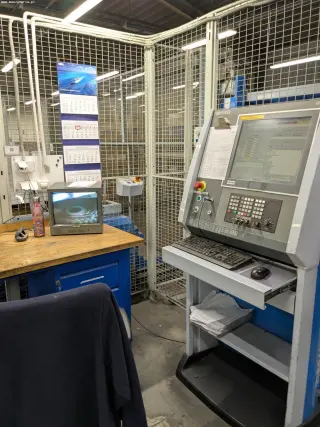

1. сенсорная панель оператора с контроллером ЧПУ SIEMENS SINUMERIK 840D
2. револьверная головка на 20 позиций, включая 9 индексных позиций
3. головка MultiTool (2 шт.)
4. сервогидравлическая штамповочная головка
5. режущая головка с автофокусом
6. автоматические загрузочные столы, работающие поочередно (2 шт.)
7. стол для разгрузки вырезанных деталей
8. желоб, позволяющий штамповать мелкие детали без микрошвов и обеспечивающий их автоматическую транспортировку в контейнеры, расположенные под столом станка
9. лазерный источник: ROFIN DC 025
10. ротационная (индексируемая) система для формовки снизу (2 шт.)
11. координатный стол
12. щетковые столы
13. пневматические зажимы для материала (4 шт.)
14. фильтрационная установка: HERDING DELTA 750-4/9 SB
15. маслоохладитель: LUMIKKO
16. гидравлический агрегат
17. электрошкаф с охлаждением
