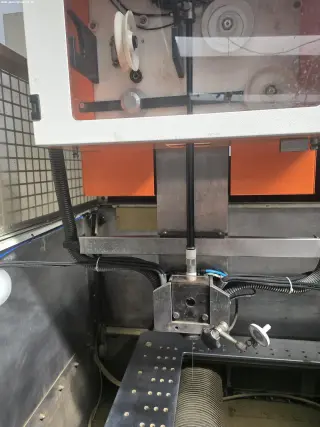

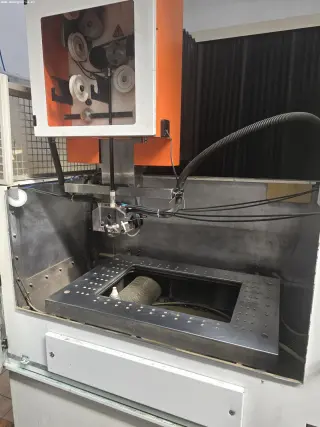

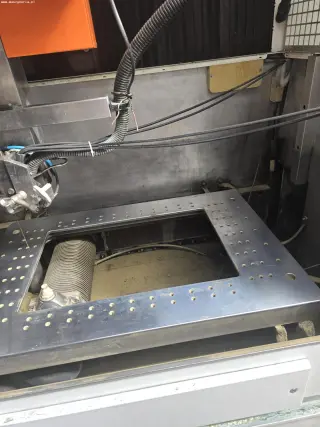

Проволочно-вырезной электроэрозионный станок CHARMILLES FI 440 CC

Проволочно-вырезной электроэрозионный станок CHARMILLES FI 440 CC был изготовлен в 2007 году в Швейцарии компанией Charmilles Technologies SA.

Технические характеристики проволочно-вырезного электроэрозионного станка CHARMILLES FI 440 CC

Общие характеристики

1. количество осей: 5 (X, Y, Z, U, V)
2. подача по осям X/Y/Z: 550/350/400 мм
3. подача по осям U/V: 550/350 мм
4. скорость подачи по осям: 0-900 мм/мин
5. угол резания: 30°/400 мм
6. максимальные размеры заготовки (Д x Ш x В): 2600 x 2810 x 2080 мм
7. максимальный вес заготовки: 1500 кг
8. максимальный диаметр проволоки: 0,25 мм
9. максимальный вес катушки с проволокой: 8 кг
10. скорость подачи проволоки: 0,5-15 м/мин
11. усилие натяжения проволоки: 0,3-2,5 даН
12. давление воздуха: 6-7 бар
13. минимальный расход воздуха: 150 л/мин
14. температура окружающей среды: 15-30°C
15. установленная мощность: 12 кВА
16. питание: 3x 400 В; 50/60 Гц
17. вес станка AGIE CHARMILLES FI 440CC: 2850 кг

Диэлектрический бак

1. диэлектрик: деионизированная вода
2. емкость: 1200 л
3. максимальный уровень диэлектрика: 435 мм
4. регулировка уровня диэлектрика: автоматическая
5. система охлаждения диэлектрика
6. вес пустого бака: 400 кг

Оборудование проволочно-вырезного электроэрозионного станка FI 400CC

1. управление с ЧПУ
2. система измерения перемещения осей в виде линейных шкал с разрешением 0,5 мкм
3. система защиты от столкновений по всем осям
4. система промывки с 4 программируемыми уровнями давления (2,4,8,13 бар)
5. система фильтрации с 4 фильтрующими картриджами

(Приведенные технические параметры могут незначительно отличаться от реальности. Требуется сверка с реальными возможностями предлагаемой машины.)
