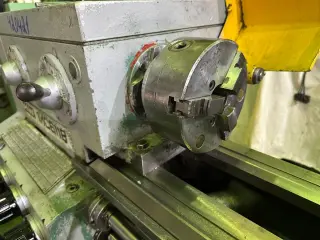

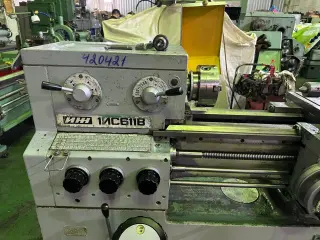

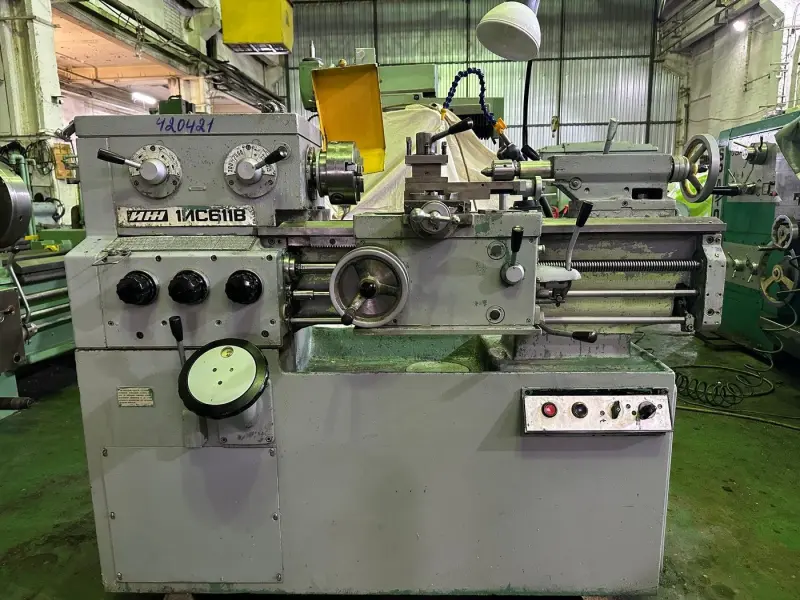

Токарный Винторезный станок повышенной точности, РМЦ 500 мм ИЖ 1ис611в

В продаже Токарный Винторезный станок ИЖ 1ис611в. Станок в хорошем техническом состоянии, направляющие без износа и задиров. С проверкой в работе.

Технические характеристики 1ис611в

Наименование параметра 1ИС611В

Основные параметры

Класс точности по ГОСТ 8-82 В

Наибольший диаметр заготовки над станиной, мм 250

Наибольший диаметр заготовки над суппортом, мм 125

Наибольшая длина заготовки (РМЦ), мм 500

Высота центров, мм 130

Наибольшее расстояние от оси центров до кромки резцедержателя, мм 130

Шпидель

Диаметр сквозного отверстия в шпинделе, мм 25

Наибольший диаметр прутка, мм 24

Число ступеней частот прямого вращения шпинделя 21

Частота прямого вращения шпинделя, об/мин 25..2500

Число ступеней частот обратного вращения шпинделя 21

Частота обратного вращения шпинделя, об/мин 25..2500

Размер внутреннего конуса в шпинделе, М Морзе 4

Конец шпинделя по ГОСТ 12593-72 4

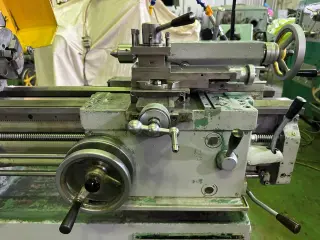

Суппорт. Подачи

Наибольшее продольное перемещение (длина хода каретки; длина обточки) по валику и по винту, мм 500

Наибольшие размеры державки резцов, мм 16 х 16

Высота от опорной поверхности резца до линии центров, мм 16

Цена деления лимба при продольном перемещении, мм 0,1

Цена деления лимба при поперечном перемещении, мм 0,01

Число ступеней продольных подач 25

Пределы рабочих подач продольных, мм/об 0,01..3,0

Число ступеней поперечных подач

Пределы рабочих подач поперечных, мм/об

Скорость быстрых перемещений суппорта, продольных, м/мин нет

Скорость быстрых перемещений суппорта, поперечных, м/мин нет

Пределы шагов нарезаемых резьб метрических, мм 0,2..48

Пределы шагов нарезаемых резьб дюймовых 24..0,5

Пределы шагов нарезаемых резьб модульных 0,2..30

Пределы шагов нарезаемых резьб питчевых нет

Резьбоуказатель нет

Защита от перегрузки есть

Блокировка есть

Выключающие упоры есть

Быстрое перемещение нет

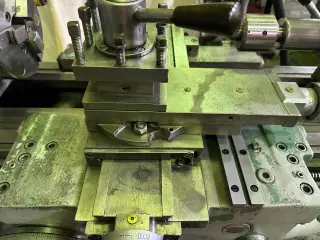

Резцовые салазки

Наибольший угол поворота, град 160

Цена деления шкалы поворота, град 1

Наибольшее перемещение резцовых салазок (верхнего суппорта), мм 120

Цена деления лимба перемещения резцовых салазок, мм 0,05

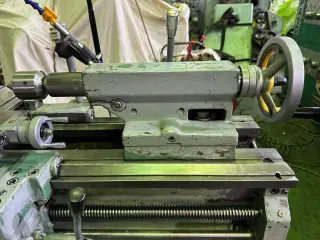

Задняя бабка

Конус Морзе 3

Наибольшее перемещение пиноли, мм 85

Цена деления линейки перемещения пиноли, мм 1

Цена деления лимба перемещения пиноли, мм 0,05

Поперечное смещение, мм ±10

Электрооборудование

Количество электродвигателей на станке 3

Электродвигатель главного привода, кВт 3

Тип электродвигателя главного привода 4А100S4

Электродвигатель быстрых перемещений, кВт нет

Электродвигатель насоса смазки, кВт 0,09

Электродвигатель насоса охлаждения, кВт 0,12

Габариты и масса станка

Габариты станка (длина ширина высота), мм 1880 х 830 х 1339

Масса станка, кг 1200

Остались вопросы, звоните +7(958)762-88-23
