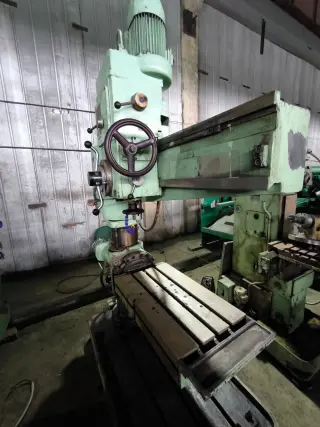

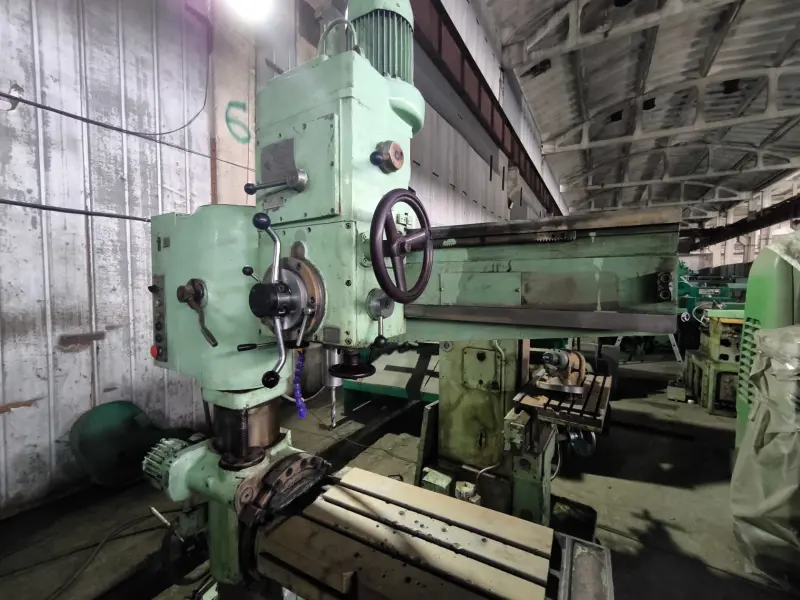

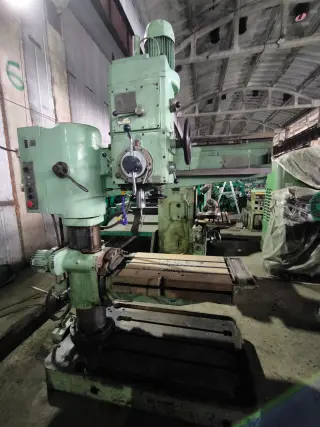

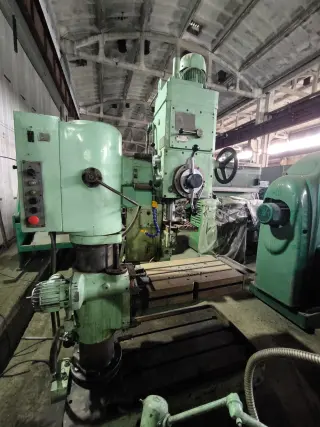

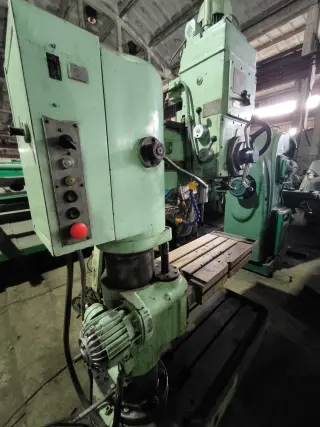

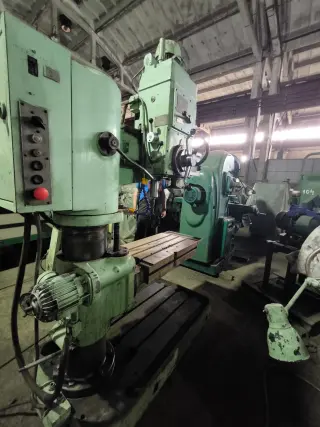

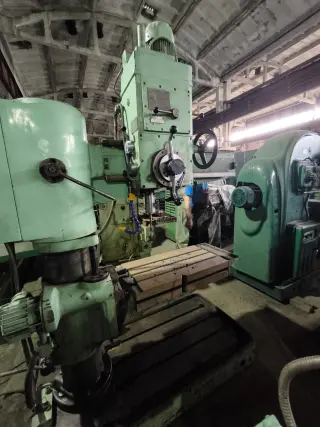

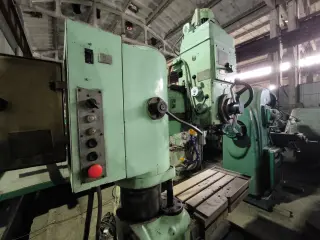

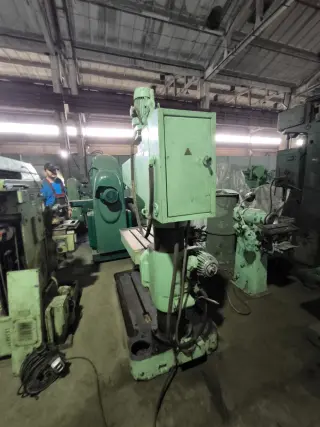

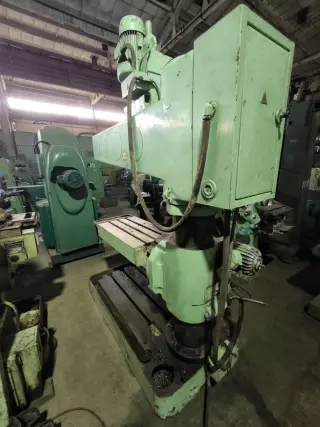

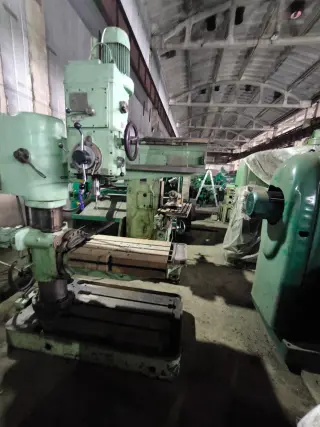

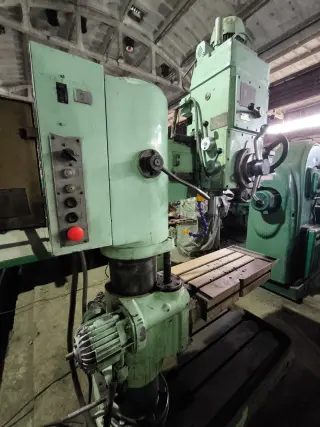

2Л53У станок радиально-сверлильный

Станок 2Л53У радиально-сверлильный, в хорошем рабочем состоянии, проведена ревизия, Новая электрика, продаю с проверкой в работе.

Станок радиально-сверлильный 2Л53у предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками резьбы реверсом электродвигателя, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей.

Принцип работы и особенности конструкции станка

Рукав станка 2Л53У не имеет перемещения по колонне, а сверлильная головка перемещается по горизонтальным направляющим рукава и вместе с рукавом поворачивается вокруг колонны.

Бочка с поворотным столом поворачивается вокруг колонны на 320° и перемещается вертикально по ней. Поворотный стол имеет возможность поворачиваться вокруг горизонтальной оси. На торце рукава смонтирован электрошкаф. Органы управления сосредоточены в удобном для работы месте: на сверлильной головке и электрошкафу. Электронасос охлаждения монтируется на фундаментной плите.

Станок 2Л53у может обрабатывать детали, установленные вне плиты.

Точность установки станка в продольном и поперечном направлениях 0,05 мм на длине 1000 мм.

Класс точности станка Н по ГОСТ 8—71. Шероховатость обработанной поверхности Rа 2,5 мкм.

Основные параметры станка

Класс точности станка Н

Наибольший условный диаметр сверления в стали 45, мм 35

Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 290..1000

Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 710

Наибольшее расстояние от торца шпинделя до плиты, мм 1120

Расстояние от торца шпинделя до стола, мм 15..630

Наибольшее вертикальное перемещение стола по колонне, мм 340

Угол поворота рукава вокруг колонны, град 330°

Размер поверхности плиты (ширина длина), мм 800 х 1500

Подъемный стол

Размер поверхности стола (ширина длина), мм 450 х 800

Угол поворота стола вокруг колонны, град 360°

Угол поворота стола вокруг горизонтальной оси, град -80°, +90°

Цена деления шкалы поворота стола вокруг горизонтальной оси, град 1°

Скорость перемещения стола по колонне, мм/мин 314

Шпиндель

Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 325

Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 4

Частота прямого вращения шпинделя, об/мин (число ступеней регулирования скорости) 35,5..1400 (8)

Пределы рабочих подач на один оборот шпинделя, мм/об (число ступеней регулирования подач) 0,1..1,1 (6)

Перемещение шпинделя на одно деление лимба, мм 1

Перемещение шпинделя на оборот лимба, мм 94,2

Наибольший допустимый крутящий момент, Н·м (кгс) 180 (18)

Наибольшее усилие подачи, кН 8

Зажим вращения колонны Ручной

Зажим рукава на колонне Ручной

Зажим сверлильной головки на рукаве Ручной

Противовес шпинделя Пружинный

Электрооборудование. Привод

Электродвигатель привода главного движения, кВт (об/мин) 2,2 (1500)

Габариты станка (длина ширина высота), мм 1850 х 800 х 2430

Масса станка, кг 2100
