Токарный Винторезный станок, SN-502 РМЦ 1500 мм, шпиндель 110 мм

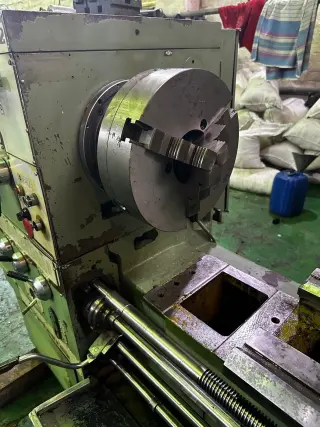

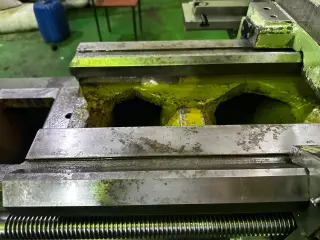

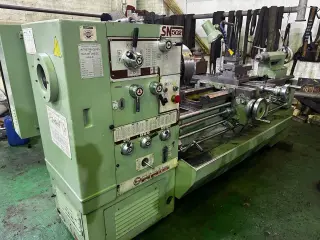

В продаже Токарный винторезный станок SN502. РМЦ 1500 мм. Станок в родной краске, в отличном состоянии, направляющие в идеале, оснащен конусной линейкой, проходное отверстие шпинделя 105мм., ГАП отсутствует, два комплекта кулачков, обратный центр. С проверкой в работе.

Технические характеристики SN502

Наименование параметра SN-502

Основные параметры

Наибольший диаметр заготовки над станиной, мм 510

Наибольший диаметр заготовки над выемкой станины, мм 730

Наибольший диаметр заготовки над суппортом, мм 320

Наибольшая длина заготовки (РМЦ), мм 1000, 1500, 2000

Шпидель

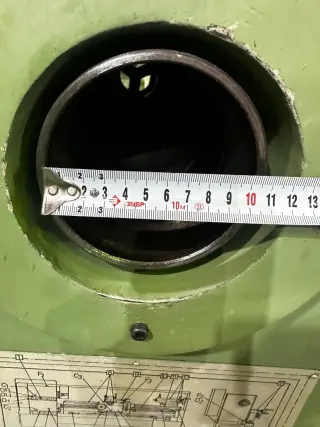

Диаметр сквозного отверстия в шпинделе, мм 105

Наибольший диаметр прутка, мм 102

Число ступеней частот прямого вращения шпинделя 18

Коэффициент геометрической прогресии чисел оборотов 1,25

Частота прямого вращения шпинделя, об/мин 25..1250, 32..1600, 36..1800

Размер внутреннего конуса в шпинделе, М Морзе 6, специальный конус Ø112

Конец шпинделя с центрирующим конусом типа Камлок (Camlock) C8 CTAC

Тип муфт электромагн/ механич

Тип тормоза электромагн

Коробка подач

Число ступеней продольных подач возможных/ по таблице 66/ 25

Пределы возможных рабочих подач продольных, мм/об 0,05..8,5

Пределы рабочих подач продольных по таблице, мм/об 0,05..2

Число ступеней поперечных подач 66/ 25

Пределы возможных рабочих подач поперечных, мм/об 0,015..2,8

Пределы рабочих подач поперечных по таблице, мм/об 0,15..0,65

Количество нарезаемых резьб метрических 35

Пределы шагов нарезаемых резьб метрических, мм 0,5..88

Количество нарезаемых резьб дюймовых (Withworth) 37

Пределы шагов нарезаемых резьб дюймовых 88..1

Количество нарезаемых резьб модульных 35

Пределы шагов нарезаемых резьб модульных 0,25..44

Количество нарезаемых резьб питчевых 34

Пределы шагов нарезаемых резьб питчевых 176..2

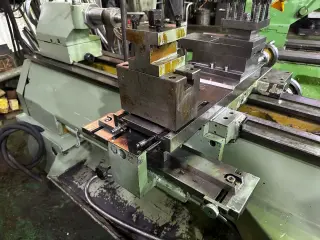

Суппорт

Наибольшая длина хода каретки, мм 1475, 1975

Ход поперечного суппорта, мм 300

Ход резцовых салазок, мм 130

Наибольшее сечение резца, мм 25 х 25

Цена деления нониуса поперечных салазок, мм 0,05

Шаг винта поперечных салазок, мм 5

Цена деления нониуса резцовых салазок, мм 0,05

Шаг винта резцовых салазок, мм 4

Скорость быстрых перемещений суппорта, продольных, м/мин 4

Скорость быстрых перемещений суппорта, поперечных, м/мин 1,26

Точность повторяемости на холостом ходу, мм ±0,03

Точность повторяемости при черновой обработке, мм ±0,2

Точность повторяемости при чистовой обработке, мм ±0,1

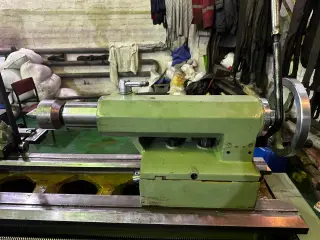

Задняя бабка

Диаметр пиноли, мм 80

Конус пиноли, мм Морзе 5

Ход пиноли, мм 200

Поперечное смещение задней бабки, мм ±10

Электрооборудование

Количество электродвигателей на станке 3

Мощность электродвигателя главного привода, кВт 7,5

Мощность электродвигателя быстрых перемещений, кВт 0,55

Мощность электродвигателя насоса охлаждения, кВт 0,15

Габариты и масса станка

Габариты станка при РМЦ=1000 (длина ширина высота), мм 2610_1217_1478
