| Наименование параметра | 1ИС611В |
| Основные параметры |
|
| Класс точности по ГОСТ 8-82 | В |
| Наибольший диаметр заготовки над станиной, мм | 250 |
| Наибольший диаметр заготовки над суппортом, мм | 125 |
| Наибольшая длина заготовки (РМЦ), мм | 500 |
| Высота центров, мм | 130 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 130 |
| Шпидель |
|
| Диаметр сквозного отверстия в шпинделе, мм | 25 |
| Наибольший диаметр прутка, мм | 24 |
| Число ступеней частот прямого вращения шпинделя | 21 |
| Частота прямого вращения шпинделя, об/мин | 25..2500 |
| Число ступеней частот обратного вращения шпинделя | 21 |
| Частота обратного вращения шпинделя, об/мин | 25..2500 |
| Размер внутреннего конуса в шпинделе, М | Морзе 4 |
| Конец шпинделя по ГОСТ 12593-72 | 4 |
| Суппорт. Подачи |
|
| Наибольшее продольное перемещение (длина хода каретки; длина обточки) по валику и по винту, мм | 500 |
| Наибольшие размеры державки резцов, мм | 16 х 16 |
| Высота от опорной поверхности резца до линии центров, мм | 16 |
| Цена деления лимба при продольном перемещении, мм | 0,1 |
| Цена деления лимба при поперечном перемещении, мм | 0,01 |
| Число ступеней продольных подач | 25 |
| Пределы рабочих подач продольных, мм/об | 0,01..3,0 |
| Число ступеней поперечных подач |
|
| Пределы рабочих подач поперечных, мм/об |
|
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..48 |
| Пределы шагов нарезаемых резьб дюймовых | 24..0,5 |
| Пределы шагов нарезаемых резьб модульных | 0,2..30 |
| Пределы шагов нарезаемых резьб питчевых | нет |
| Резьбоуказатель | нет |
| Защита от перегрузки | есть |
| Блокировка | есть |
| Выключающие упоры | есть |
| Быстрое перемещение | нет |

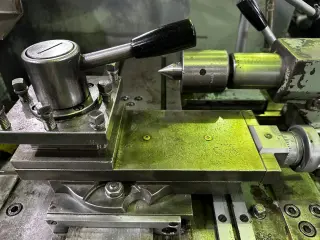

| Резцовые салазки |
|
| Наибольший угол поворота, град | 160 |
| Цена деления шкалы поворота, град | 1 |
| Наибольшее перемещение резцовых салазок (верхнего суппорта), мм | 120 |
| Цена деления лимба перемещения резцовых салазок, мм | 0,05 |

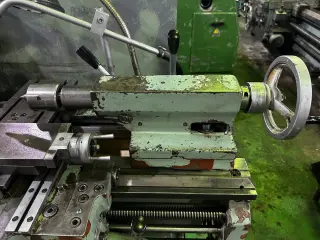

| Задняя бабка |
|
| Конус | Морзе 3 |

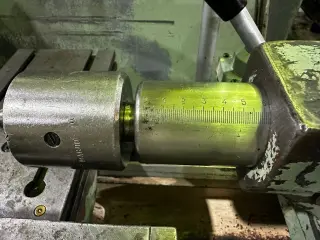

| Наибольшее перемещение пиноли, мм | 85 |
| Цена деления линейки перемещения пиноли, мм | 1 |
| Цена деления лимба перемещения пиноли, мм | 0,05 |
| Поперечное смещение, мм | ±10 |
| Электрооборудование |
|
| Количество электродвигателей на станке | 3 |
| Электродвигатель главного привода, кВт | 3 |
| Тип электродвигателя главного привода | 4А100S4 |
| Электродвигатель быстрых перемещений, кВт | нет |
| Электродвигатель насоса смазки, кВт | 0,09 |
| Электродвигатель насоса охлаждения, кВт | 0,12 |
| Габариты и масса станка |
|
| Габариты станка (длина ширина высота), мм | 1880 х 830 х 1339 |
| Масса станка, кг | 1200 |
