Продажа комплекта оборудования для производства фильтроэлементов (Заливочная установка DOPAG eldomix 600 (Германия, 2020) · Стенд пузырько

Продаётся комплект промышленного оборудования для изготовления и контроля фильтроэлементов, приобретённый у структуры HYDAC. Оборудование немецкого производства, 2020 года выпуска, малой наработки. Комплекс закрывает полный технологический цикл: приготовление и точная заливка двухкомпонентного компаунда в донья (крышки) фильтроэлементов → сушка и отверждение → контроль целостности готового изделия методом пузырькового теста (bubble-point).

Состав комплекта

• Установка №1. Дозирующе-смесительная установка заливки DOPAG eldomix 600 — 2К, полиуретан/эпоксид.

• Установка №2. Стенд пузырькового теста — контроль целостности фильтроэлементов, с контуром тест-жидкости и тонким фильтром HYDAC.

• Установка №3. Сушильный шкаф — камера сушки и отверждения залитых элементов.

1. Заливочная (потинговая) установка DOPAG eldomix 600

Двухкомпонентная (2К) шестерённо-дозирующая, смесительная и разливочная система. Готовит компаунд — дозирует компоненты A и B в заданной пропорции, смешивает их и прецизионно заливает в донья фильтроэлементов, формируя самоуплотняющиеся торцевые головки элемента. Работает с полиуретановыми и эпоксидными компаундами низкой и средней вязкости (возможна работа с силиконами).

Производитель - Hilger u. Kern GmbH / DOPAG, г. Маннгейм (Германия)

Модель - eldomix 600

Маш. № / Черт. № - 10210 20-1 / 102723-0000-A

Год выпуска - 12/2020

Число компонентов - 2К (A + B)

Электропитание - 400 В, 3~/N/PE, 50 Гц

Установленная мощность - 4,5 кВт; номинальный ток 11 А

Класс защиты - IP54

Питание пневматики - сжатый воздух до 6 бар

Макс. давление смешивания - до 200 бар (рабочее — 100 бар)

Масса - 376 кг

Состав и техника исполнения:

• Серво-дозирование: дозирующие насосы с сервоприводами KEBA (0,6 кВт, 3000 об/мин) и планетарными редукторами Neugart по каждому компоненту — программируемые дозы, стабильно точный объём заливки.

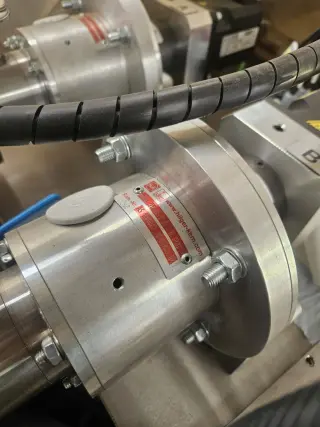

• Контроль соотношения смешивания в реальном времени: объёмные расходомеры DOPAG VSI на линии каждого компонента (постоянный контроль пропорции в заданном допуске — защита от брака).

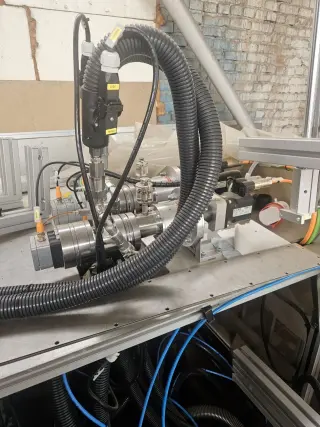

• Смешивание: 2К-клапан со сменным статическим смесителем одноразового типа.

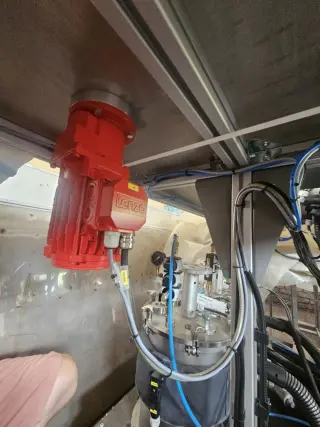

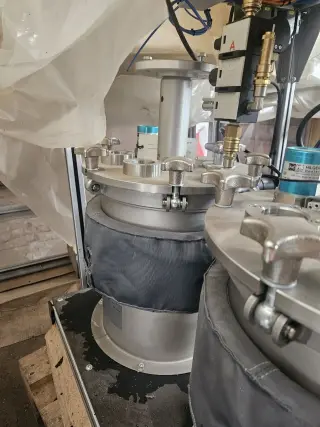

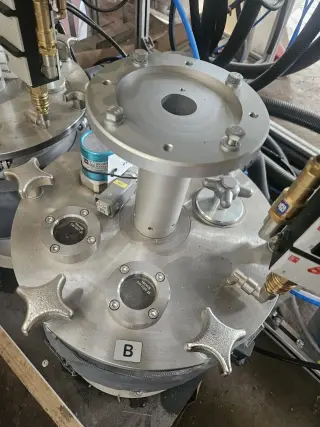

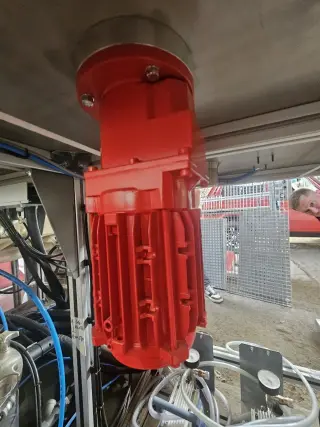

• Подача материала: 2 бака-ресивера EGRO по 12 л — аттестованные сосуды под давлением (CE/PED), давление −1…+6 бар, температура 0…+80 °C, пробное давление 8,5 бар; с греющими рубашками (термостатирование компаунда), мешалками Lenze и смотровыми стёклами DIN 7080.

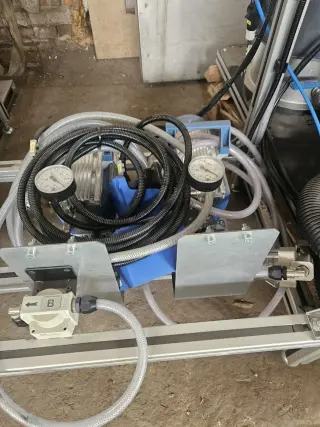

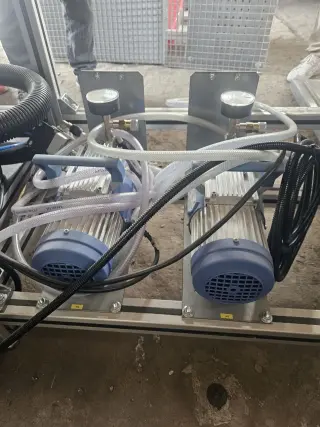

• Вакуумная дегазация: 2× безмасляный мембранный вакуумный насос VACUUBRAND MD1 — удаление воздуха из компаунда (заливка без пор и пузырей).

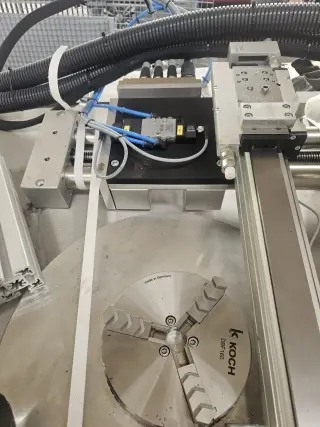

• Пост заливки: поворотный стол с 3-кулачковым самоцентрирующим патроном KOCH DBF160 (Ø160 мм) и сервоуправляемая линейная ось перемещения дозирующей головы; пневматика Festo, клапанные острова.

• Управление: шкаф управления с сенсорной панелью оператора (HMI Siemens), рецептурное (программное) управление процессом, аварийный стоп, сигнальная колонна.

• Производительность по компаунду — от 2 мл/мин (зависит от соотношения компонентов и вязкости).

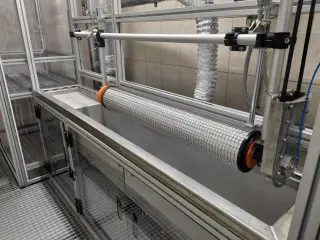

2. Стенд пузырькового теста (контроль целостности фильтроэлемента)

Установка для 100 % контроля герметичности и целостности готового фильтроэлемента методом пузырька (bubble-point). Элемент погружается в ванну с тест-жидкостью и наддувается изнутри регулируемым давлением сжатого воздуха; по появлению струйки пузырьков и давлению первого пузырька выявляются сквозные дефекты фильтрующей шторы, дефекты швов и качество заливки доньев.

Назначение - контроль целостности / герметичности фильтроэлементов (bubble-point)

Рама / ванна - алюминиевый профиль / нержавеющая сталь

Фиксация изделия - горизонтальный поворотный шпиндель (осмотр на 360°)

Наддув - регулируемая подача воздуха + манометр (фиксация давления первого пузырька)

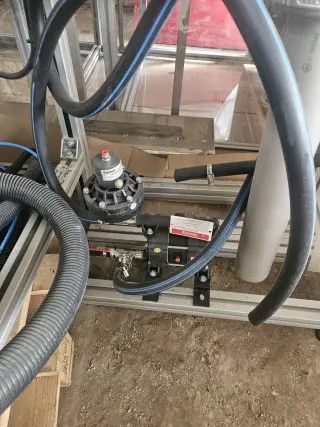

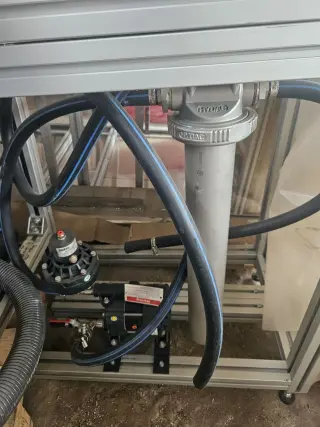

Контур тест-жидкости - 2× пневматический мембранный насос SEKO (DVOTEK/DUOTEK), исполнение ATEX (Ex II 2/2 GD)

Очистка тест-жидкости - тонкий технологический фильтр HYDAC PMRF 1 E/1D20 40E10 (40 бар, 90 °C, 2,2 л)

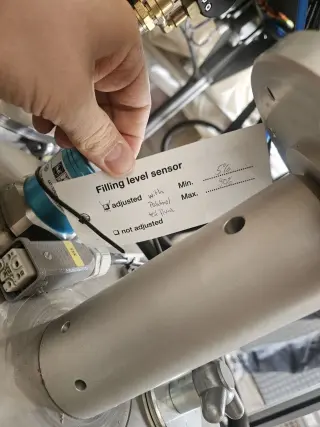

Контроль уровня - датчик уровня ifm (калиброван по тест-жидкости)

Вытяжка - гибкий воздуховод / вытяжной зонт (отвод паров)

Год 2020

3. Сушильный шкаф (камера сушки и отверждения)

Предназначен для сушки и термического отверждения залитых фильтроэлементов после операции заливки. Изделие собственного изготовления, без заводского шильдика: выполнено на раме из алюминиевого профиля с нержавеющими панелями и системой циркуляции/отвода воздуха. Точные габариты рабочей камеры и температурный режим будут замерены и предоставлены по запросу заинтересованного покупателя.

Комплектующие ведущих мировых брендов:

DOPAG / Hilger u. Kern (Германия) · KEBA — сервоприводы · Neugart — планетарные редукторы · Siemens — панель оператора и автоматика · Festo — пневматика · VACUUBRAND — вакуумная дегазация · SEKO — насосы (ATEX) · EGRO Industrial Systems (Швейцария) — сосуды под давлением · KOCH — патрон · HYDAC — технологический фильтр · ifm — датчики.

Состояние, комплектность и происхождение:

• Состояние: б/у, 2020 года выпуска, малой наработки, практически не эксплуатировалось.

• В настоящее время оборудование демонтировано и хранится на складе.

• Происхождение: приобретено у структуры HYDAC.

• Продаётся единым комплектом.

Ключевые преимущества:

• Готовая технологическая ячейка «под ключ» для выпуска фильтроэлементов: заливка → сушка → контроль качества.

• Прецизионное серво-дозирование с автоматическим контролем соотношения компонентов — повторяемое качество, минимум брака.

• Немецкое оборудование премиум-класса DOPAG / Hilger u. Kern; узлы ведущих мировых брендов.

• Аттестованные сосуды под давлением (CE/PED), взрывобезопасные ATEX-компоненты, промышленная автоматизация.

Цена и условия:

• Цена: 3 000 000 ₽ с НДС за весь комплект (торг / по договорённости).

• Организация-продавец работает с НДС.

• Местонахождение и самовывоз: г. Бугульма Респ. Татарстан.
