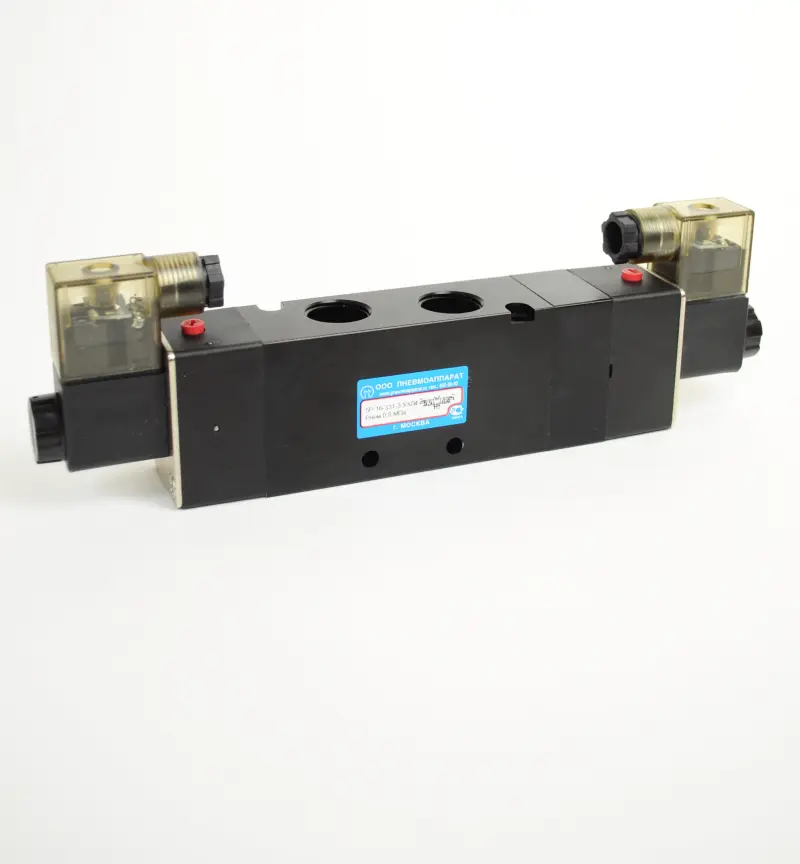

Пневмораспределитель 5Р-16-331-3 (12В,пост)

Назначение

Пневмораспределитель 5Р-16-331-3 применяется для управления потоками сжатого воздуха в пневматических приводах и системах автоматизации. Устройство имеет электропневматическое управление, присоединение пневмолиний выполнено через резьбовые порты G1/2".

Технические характеристики

Конструктивные и эксплуатационные особенности

• Электропневматическое управление от источника постоянного тока 12 В.
• Подключение пневмолиний через резьбовые присоединения G1/2".
• Работа при номинальном давлении до 0,8 МПа и минимальном рабочем давлении от 0,15 МПа.
• Время включения составляет 0,063 с, время выключения — 0,125 с.
• Условный проход 16 мм и пропускная способность 1,95 м³/ч определяют параметры подачи сжатого воздуха в подключённом контуре.
• При монтаже необходимо обеспечить соответствие параметров электропитания, рабочего давления и резьбовых присоединений характеристикам пневмосистемы.
