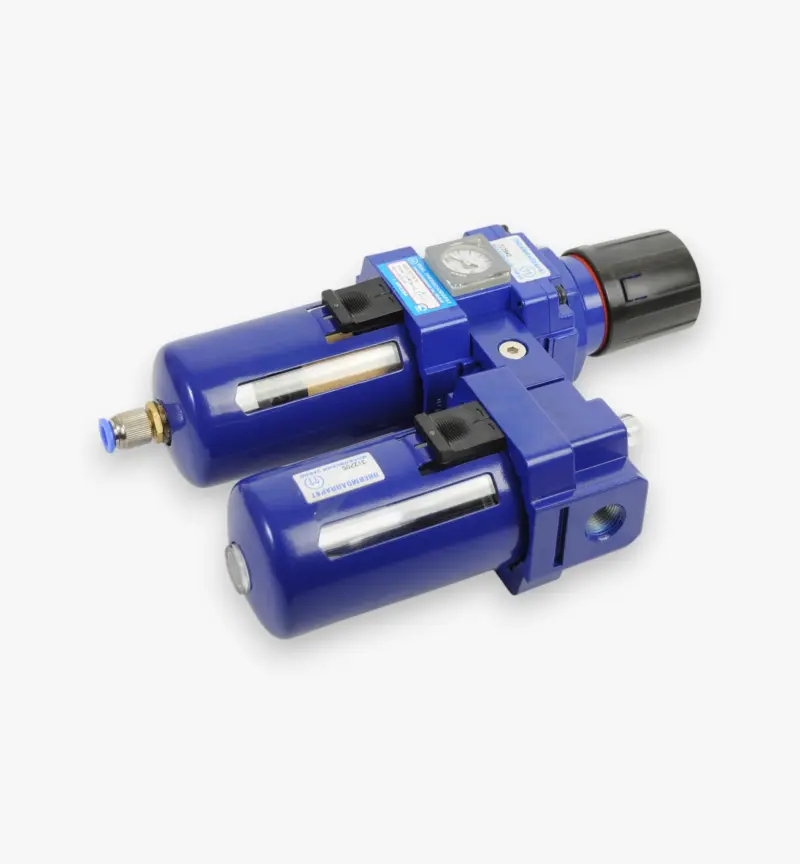

Блок кондиционировния БКВ-10

Назначение

Блок кондиционирования БКВ-10 предназначен для подготовки сжатого воздуха перед подачей в пневматическое оборудование. Блок выполняет фильтрацию воздуха, регулирование давления на выходе и отвод образующегося конденсата.

Технические характеристики

Конструктивные и эксплуатационные особенности

• Фильтрация сжатого воздуха с абсолютной тонкостью 25 мкм для удаления механических примесей.
• Регулирование давления на выходе в диапазоне от 0,05 до 0,85 МПа.
• Полуавтоматический отвод конденсата из фильтрующего узла.
• Подключение к пневматической магистрали через резьбовые присоединения G3/8".
• Работа при номинальном давлении до 1 МПа и минимальном рабочем давлении от 0,1 МПа.
• Условный проход 10 мм обеспечивает подключение к пневмолиниям соответствующего типоразмера.

Условия эксплуатации

При монтаже необходимо соблюдать направление движения воздуха, соответствие рабочего давления установленному диапазону и герметичность резьбовых соединений. Конденсат следует удалять через предусмотренный полуавтоматический отвод.
