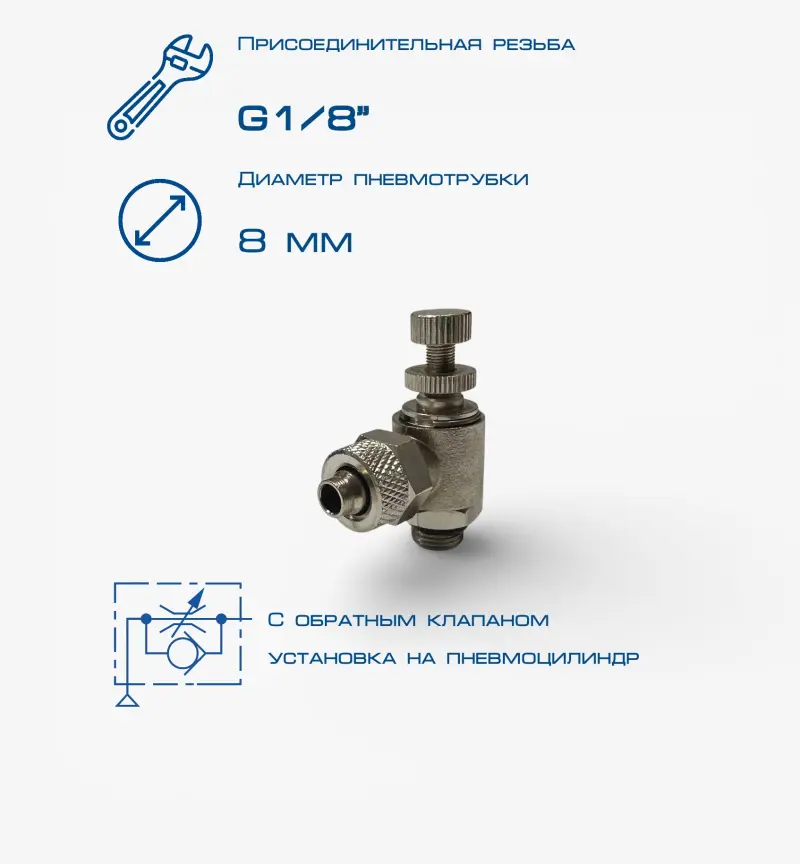

Пневмодроссель П-ДР1-1/8-8х6

Техническое назначение

Пневмодроссель П-ДР1-1/8-8х6 применяется для регулирования расхода сжатого воздуха в пневматической системе и настройки скорости перемещения исполнительного механизма. Конструкция с обратным клапаном обеспечивает различное сопротивление потоку воздуха в зависимости от направления движения.

Технические характеристики

Конструктивные и эксплуатационные особенности

• Регулирование расхода воздуха используется для настройки скорости перемещения пневматического исполнительного механизма.
• Встроенный обратный клапан изменяет характер прохождения воздуха по направлениям.
• Резьбовое присоединение G 1/8" предназначено для установки дросселя в пневматическую аппаратуру с соответствующей резьбой.
• Соединение пневмотрубки выполнено с помощью накидной гайки; совместимый диаметр трубки — 8 мм.
• Корпус изготовлен из никелированной латуни.
• Допустимый диапазон рабочего давления составляет 0,1–1 МПа.
• Климатическое исполнение УХЛ4 определяет условия эксплуатации изделия согласно установленному обозначению исполнения.
