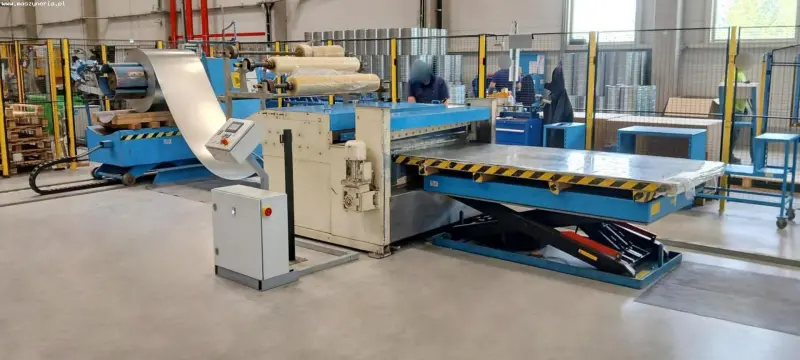

Линия продольной и поперечной резки CIDAN QLA-PROFI

Линия продольной и поперечной резки CIDAN QLA-PROFI предназначена для эффективной обработки листового металла, подаваемого из рулона. Она позволяет выполнять продольную резку материала толщиной до 3 мм на полосы заданной ширины, а также поперечную нарезку на листы длиной до 1550 мм.

Линия продольной резки рулонов CIDAN QLA-PROFI 1550/1,5 состоит из станков, изготовленных в период с 2008 по 2011 год, которые в 2023 году были объединены в единую систему. В её состав входят:

— разматыватель листового металла 5 т

— режущий блок CIDAN QLA-PROFI с выравнивающими и подающими валками, круговыми ножами для продольной резки и гильотиной для поперечной резки

— гидравлический стол SPX-20/130-2C

— отдатчик листового металла

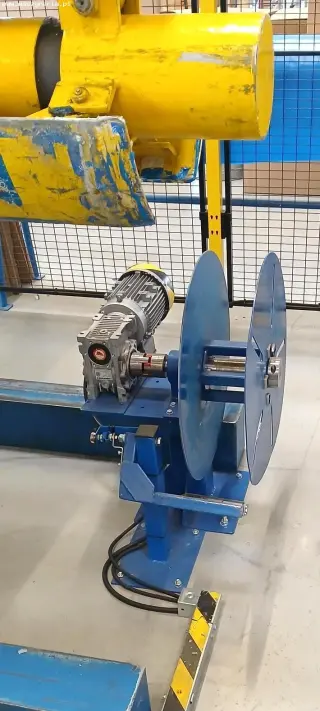

— отдатчик отходов

Технические характеристики линии продольной и поперечной резки CIDAN QLA-PROFI

Режущий блок CIDAN QLA-PROFI 15

1. производитель: CIDAN A/S (ранее PETERSEN MACHINERY GROUP)
2. год выпуска: 2008
3. выпрямительные и подающие валки
4. дисковые ножи для поперечной резки
5. гильотина для поперечной резки на отрезки
6. длина реза: 1550 мм
7. максимальная толщина материала (алюминий 200 Н/мм2): 3 мм
8. максимальная толщина материала (сталь 400 Н/мм2): 1,5 мм
9. максимальная толщина материала (нержавеющая сталь 700 Н/мм2): 1 мм
10. рабочая скорость: 20 м/мин

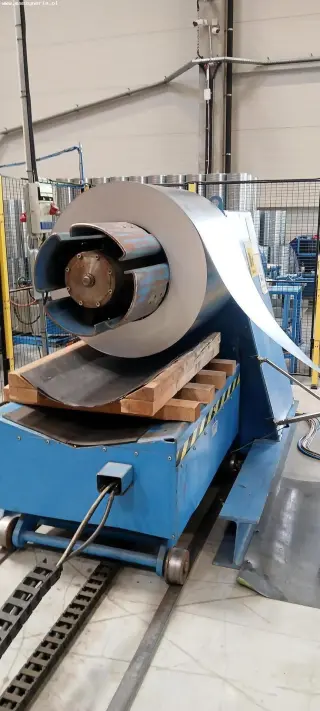

Разматыватель листового металла 5 т

1. производитель: MECHANIKA MASZYN ROMAN WÓJCIK
2. год выпуска: 2011
3. ПЛК-контроллер
4. подъемный стол для рулонов
5. грузоподъемность: 5 т
6. максимальная ширина полосы материала: 1250 мм
7. максимальный внутренний диаметр рулона листового металла: 510 мм
8. скорость размотки: автоматическая, плавно регулируемая
9. управление: гидравлическое
10. емкость масляного бака: 18 л
11. масляный насос V2P-D с двигателем 3SG-90L-4PC
12. гидравлический датчик давления ADZ-SM-20.0-100bar
13. мотор-редуктор SK9032.1 VL-100L/4
14. электромагнитный клапан RPE-063211/02400E1K1
15. мощность двигателя: 2,2 кВт
16. электропитание: 3x 400 В
17. габаритные размеры (Д x Ш x В): 2300 x 1200 x 1430 мм
18. вес станка: 2400 кг

Гидравлический стол SPX-20/130-2C

1. год производства: 2010

Откатчик листового металла

1. год производства: 2011
