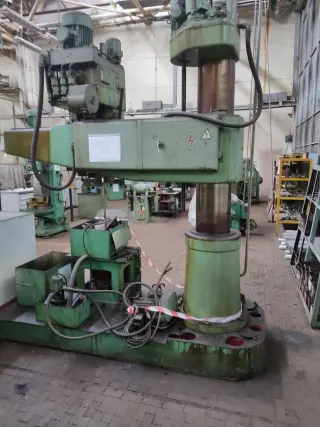

Радиально-сверлильного станка модели 2М55
Основные параметры
• Класс точности: Н.
• Наибольший диаметр сверления:
o в стали средней твёрдости — 50 мм;
o в чугуне — 63 мм.
• Вылет шпинделя (расстояние от оси шпинделя до направляющей колонны): 375–1600 мм.
• Расстояние от торца шпинделя до плиты: 450–1600 мм.
• Наибольшее осевое перемещение (ход) шпинделя: 350–400 мм.
• Наибольшее горизонтальное перемещение сверлильной головки по рукаву: 1225 мм.
• Наибольшее вертикальное перемещение рукава по колонне (установочное): 680–750 мм.
• Угол поворота рукава вокруг колонны: 360°.
Характеристики привода и скоростей
• Частота вращения шпинделя: 20–2000 об/мин.
• Количество ступеней скоростей шпинделя: 21.
• Пределы рабочих подач шпинделя: 0,056–2,5 мм/об.
• Количество ступеней механических подач: 12.
• Конус шпинделя: Морзе 5.
• Наибольший крутящий момент на шпинделе: 7100 кгс·см (около 710 Н·м).
• Наибольшее усилие подачи: 20 кН.
Электрооборудование и мощность
• Мощность электродвигателя привода шпинделя: 4,5 кВт.
• Мощность электродвигателя перемещения рукава: 1,7 кВт.
• Общее количество электродвигателей на станке: 6.
• Напряжение питания: 380 В, 50 Гц.
Габариты и масса
• Габариты станка (длина × ширина × высота): 2665 × 1020 × 3430 мм.
• Масса станка: 4700 кг.
Особенности конструкции
• Компоновка: двухколонная (обеспечивает высокую жёсткость и точность).
• Зажимы: гидрозажим колонны, электрический зажим рукава на колонне, гидравлический зажим сверлильной головки на рукаве.
• Управление: органы управления сосредоточены на панели сверлильной головки, изменение частоты вращения и подачи осуществляется с помощью гидравлики.
