Высокоточная система рентгеновского контроля S-7200 предназначена для неразрушающего контроля качества внутренних соединений электронных компонентов, многослойных печатных плат и скрытых паяных соединений в SMT-производстве. Комплекс оснащен японской микрофокусной рентгеновской трубкой Hamamatsu с размером фокального пятна 5 мкм и цифровым плоскопанельным детектором (FPD) сверхвысокого разрешения 1536×1536 пикселей, гарантируя безупречную детализацию микроструктур и обнаружение дефектов микронного уровня.
Установка обеспечивает автоматизированный анализ дефектов пайки BGA, CSP и QFN: расчет процентного соотношения пустот и газовых пор (voiding), обнаружение микротрещин, мостиков припоя, перемычек, дефектов микросварки и обрывов внутренних проводников. Моторизованный наклон детектора до 45°, вместительный координатный стол для плат размером до 520×445 мм и высокая скорость съемки до 20 кадров/с обеспечивают всесторонний 2D/2.5D контроль при полной радиационной безопасности оператора (фоновое излучение < 1 мкЗв/ч).
| Технические характеристики |
|
| Область прямой инспекции | 130 × 130 мм |
| Максимальный размер рабочей зоны (плат) | до 520 × 445 мм |
| Максимальная нагрузка на рабочий стол | до 10 кг |

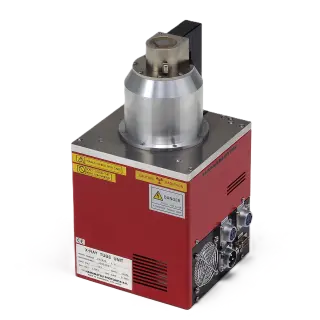

| Тип рентгеновского излучателя | Микрофокусная трубка Hamamatsu (закрытый тип) |
| Рабочее напряжение трубки | до 90 кВ |
| Ток рентгеновской трубки | до 200 мкА |
| Размер фокального пятна | 5 мкм |
| Тип детектора | Цифровой плоскопанельный (FPD) |
| Разрешение детектора | 1536 × 1536 пикселей |
| Размер пикселя | 85 мкм |

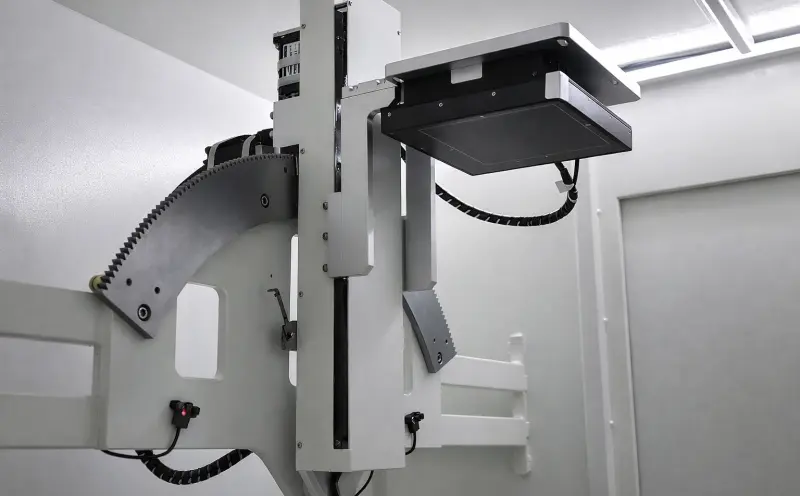

| Угол наклона детектора | до 45° (моторизованный) |
| Частота кадров съемки | до 20 кадр/с (в реальном времени) |
| Габаритные размеры (Д × Ш × В) | 1300 × 1320 × 1800 мм |
| Масса установки | 1250 кг |
| Электропитание | 220 В, 50 Гц |
