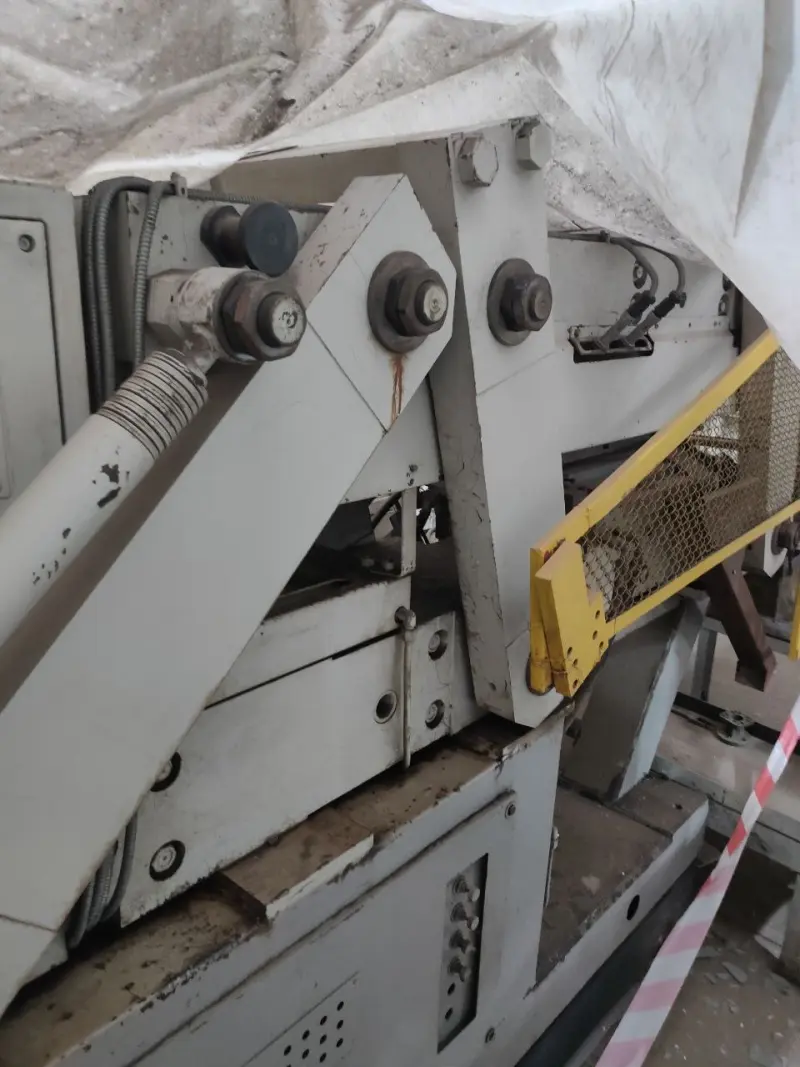

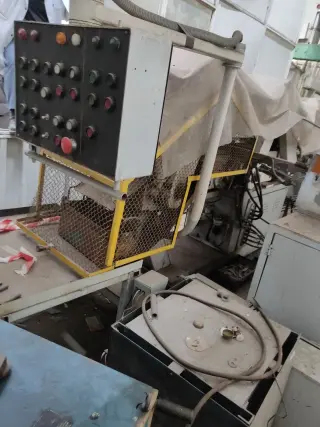

Станок поперечно-клиновой прокатки SP-1250-1-IH

Станок поперечно-клиновой прокатки SP-1250-1-IH

Предназначен для горячей и холодной прокатки металлических заготовок с целью получения изделий сложной формы (в том числе несимметричных) с большой степенью деформации.

Ключевая особенность модели — интеграция индукционного нагревателя (обозначение «IH» в маркировке), что позволяет автоматизировать цикл «нагрев → прокатка».

Назначение и принцип работы

Оборудование работает в автоматическом режиме по заданной программе:

1. Заготовки подаются из бункерного устройства.

2. Происходит индукционный нагрев в заданном температурном интервале.

3. Система автоматически сортирует заготовки на «недогретые», «перегретые» и «нормально нагретые».

4. «Нормальные» заготовки поступают на прокатку в клиновом инструменте.

Основные параметры обрабатываемых изделий

• Диаметр исходной заготовки: 12–35 мм.

• Длина изделия:

o до 150 мм — при обрезке концевых отходов;

o до 300 мм — без обрезки концевых отходов.

Технические характеристики

• Максимальная производительность: 600 деталей в час (с возможностью регулирования).

• Установленная мощность стана: 25 кВт.

• Максимальная мощность индукционного нагревателя: 120 кВт.

• Средняя стойкость клинового инструмента: 300 000 деталей.

• Время переналадки на прокатку нового изделия: 1 час.

Конструктивные особенности и системы

Станок оснащён следующими технологическими решениями:

• Программная система управления на базе процессоров OMRON, Siemens и др.

• Система управления диаметральными размерами с точностью регулировки 0,02 мм.

• Система газовой смазки направляющей.

• Система защиты от сваривания заготовок в индукторе и перегрева катушек.

• Система удаления концевых отходов и уборки окалины.

Габариты и требования к установке

• Масса: 7 тонн.

• Занимаемая площадь: 23 м².

• Требования к основанию: станок устанавливается на бетонное основание толщиной не менее 300 мм.

Производитель: ЗАО «Белтехнология и М».
