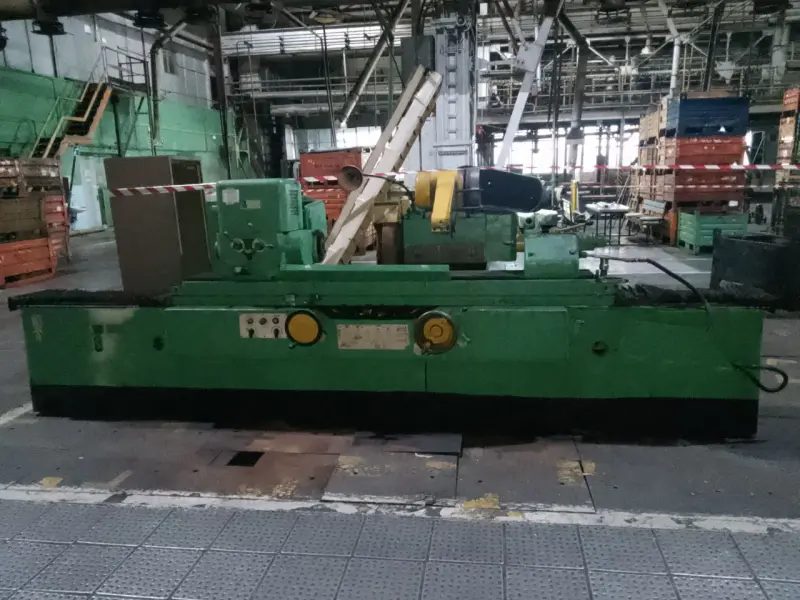

кругло шлифовальный станок SU 315/1500

Технические характеристики кругло шлифовального станка SU 315/1500

Основные параметры обработки

• Максимальный диаметр шлифования (наружное): 315 мм.

• Максимальная длина шлифования: 1500 мм (расстояние между центрами).

• Высота центров: 165 мм.

• Максимальная масса заготовки: 200−300 кг (в зависимости от комплектации).

• Наличие внутреннего шлифовального устройства: есть.

Перемещения и регулировки

• Скорость подачи стола: 0,05−5 м/мин (плавная регулировка).

• Диапазон поворота верхнего стола: не более 6∘.

• Диапазон поворота передней бабки:

o в сторону шлифовального круга: 105∘;

o в противоположную сторону: 15∘.

• Диапазон поворота шлифовальной бабки: ±49∘.

Шпиндель и привод

• Скорость вращения заготовки: 22,4−500 об/мин.

• Частота вращения шлифовального круга: 1340 или 1675 об/мин (два режима).

• Мощность шлифовального двигателя: 7,5 кВт.

• Максимальная потребляемая мощность станка: 9,0 кВт.

Размеры шлифовальных кругов

• Наружный диаметр: 500 мм.

• Толщина круга: макс. 125 мм (стандарт — 80 мм).

• Диаметр посадочного отверстия: 203 мм.

Габариты и масса станка

• Длина: 5000 мм.

• Ширина: 2000 мм.

• Высота: 1500 мм.

• Масса станка: 5200−5800 кг (зависит от комплектации).

• Автоматизированные функции:

o автоматическая смазка направляющих;

o система контроля износа шлифовального круга;

o защита от перегрузки.
