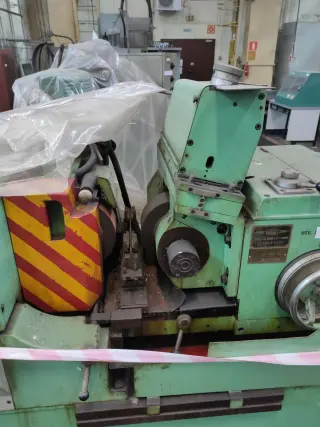

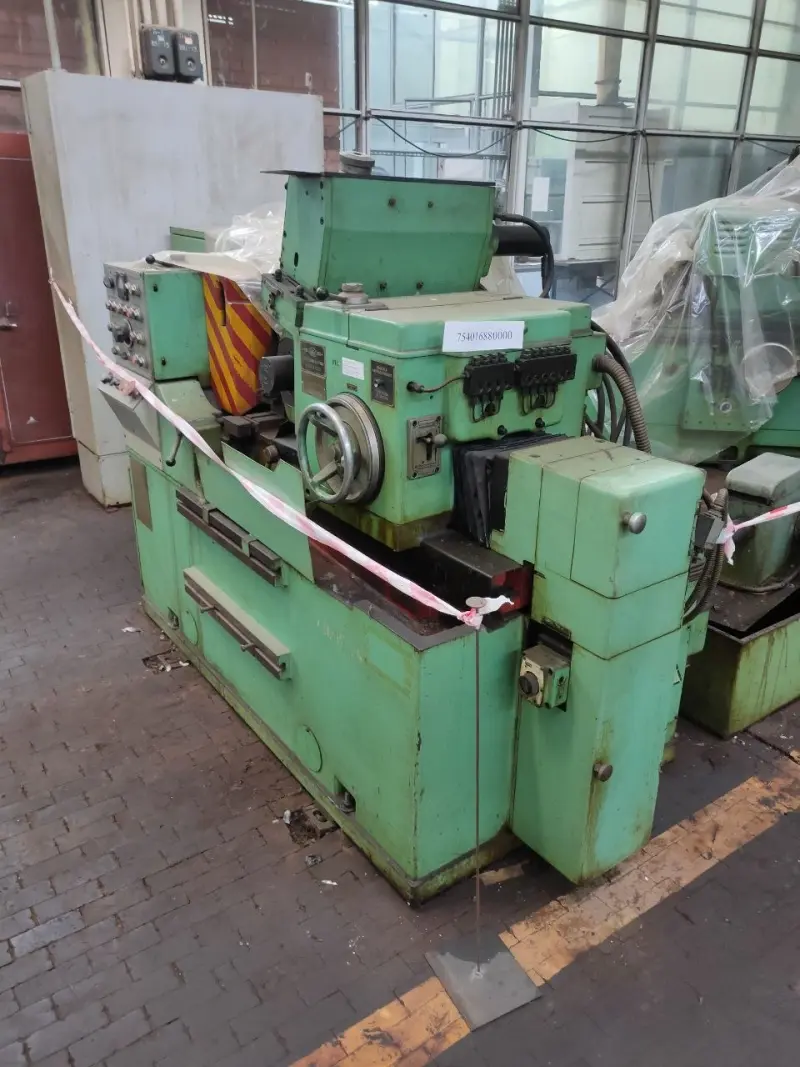

Бесцентрово-шлифовальный станок 3В182

Станок 3В182Ф — это полуавтоматический бесцентрово-шлифовальный станок, предназначенный для высокоточного шлифования деталей, представляющих собой тела вращения.

Назначение

Станок используется для шлифования:

• гладких поверхностей;

• ступенчатых деталей;

• конических поверхностей;

• разнообразных фасонных поверхностей.

Обработка выполняется методами сквозного и врезного шлифования.

Область применения

Модель востребована в серийном и крупносерийном производстве, в том числе в отраслях:

• автомобилестроение;

• машиностроение;

• приборостроение;

• инструментальное производство.

Подходит для финишной обработки валов, осей, втулок, поршневых пальцев и других цилиндрических деталей.

Ключевые особенности конструкции

• Бесцентровая схема шлифования: деталь не закрепляется в центрах или патроне, а базируется на опорном ноже и удерживается между шлифовальным и ведущим кругами.

• Высокая точность обработки: достигается за счёт жёсткой конструкции и продуманной кинематики.

• Полуавтоматический цикл работы: оператор загружает заготовки, а дальнейший процесс (шлифование, выгрузка) выполняется автоматически.

• Удобство настройки: предусмотрены механизмы для точной установки шлифовального и ведущего кругов, а также опорного ножа.

Основные технические характеристики

• Класс точности: по ГОСТ 8-82 (Н, П, В, А, С) — уточняется в зависимости от исполнения.

• Наибольший диаметр обрабатываемой детали: 25 мм.

• Наибольшая длина обрабатываемой детали: 56 мм.

• Максимальная частота вращения шпинделя: 1890 об/мин.

• Мощность двигателя главного движения: 5,5 кВт.

• Габариты станка (длина × ширина × высота): 3290 × 2045 × 1625 мм.

• Масса станка: 5866 кг.

• Начало серийного выпуска: 1970 год.

Производитель

Станок 3В182Ф выпускался РУП «Вистан» (Витебский станкостроительный завод).

________________________________________

Преимущества использования:

• высокая производительность при обработке больших партий деталей;

• стабильное обеспечение точности и шероховатости поверхности;

• минимальное участие оператора в цикле обработки;

• долговечность и надёжность конструкции, характерная для станков советского производства.
