Плоскошлифовальный станок 3е710в-1 высокой точности

В продаже Плоскошлифовальный станок 3е710в-1. Станок в отличном техническом состоянии, с минимальной наработкой, находился в инструментальном производстве, в родной краске, с проверкой в работе.

Технические характеристики 3е710в-1

Основные параметры

Класс точности по ГОСТ 8-82 В

Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 250 х 125 х 200

Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм

Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм

Наибольшее расстояние от оси шпинделя до зеркала стола, мм 90..300

Наибольшая масса обрабатываемых изделий, кг 50

Точностные параметры, максимально достигаемые на образце-изделии

Размер образца-изделия, мм

плоскостность, мкм

параллельность, мкм

шероховатость поверхности, обработанной периферией шлифовального круга, Ra

Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм

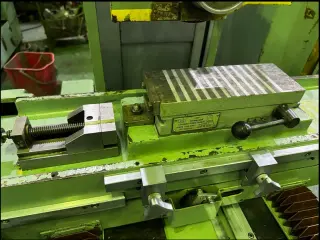

Рабочий стол станка

Размеры рабочей поверхности стола (длина х ширина), мм 250 х 125

Наибольшее ручное / автоматическое продольное перемещение стола, мм 320 / 300

Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин 2..25

Перемещение стола за один оборот маховика механизма продольного перемещения, мм 4

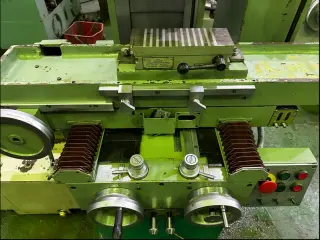

Суппорт стола. Механизм поперечной подачи стола

Наибольшее ручное поперечное перемещение стола/ автоматическое, мм

Цена деления лимба маховика поперечного перемещения, мм 0,05

Цена деления лимба микрометрической подачи поперечного перемещения, мм 0,001

Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм

Ускоренное перемещение крестового суппорта стола, м/мин

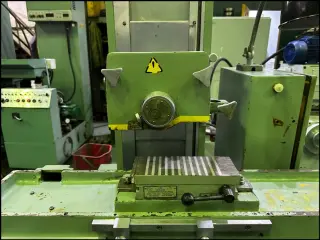

Шлифовальная головка. Шлифовальный круг

Наибольшее вертикальное перемещение шлифовальной головки при новом круге, мм 200

Ускоренное вертикальное перемещение шлифовальной головки, м/мин 0,3

Размеры шлифовального круга (диаметр наименьший..наибольший х диаметр посадочного отверстия х высота), мм 110..200 х 32 х 25

Диаметр конца шлифовального шпинделя, мм 25

Число оборотов шлифовального круга в минуту 3340

Наибольшая скорость резания, м/с 35

Цена деления лимба маховика вертикального перемещения, мм

Цена деления лимба тонкой вертикальной подачи, мм 0,0005

Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм

Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм

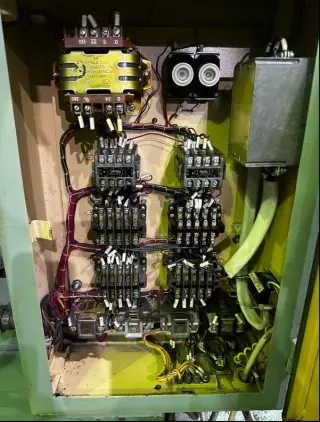

Электрооборудование и привод станка

Количество электродвигателей на станке 5

Электродвигатель привода шпинделя шлифовального круга, кВт 1,5

Электродвигатель гидропривода стола, кВт 0,75

Электродвигатель вентилятора охлаждения масла в гидростанции, кВт —

Электродвигатель привода поперечной подачи, кВт —

Электродвигатель ускоренного перемещения шлифовальной головки, кВт/ об/мин 0,18

Электродвигатель насоса охлаждения, кВт/ об/мин 0,12

Электродвигатель магнитного сепаратора в комплекте с агрегатом, кВт 0,09

Общая установленная мощность всех электродвигателей, кВт 2,64

род тока питающей сети 50Гц, 380 В

Габариты и масса станка

Габарит станка (длина х ширина х высота), мм 1150 х 1145 х 1585

Масса станка, кг 1000

Остались вопросы, звоните +7 (916) 165-44-33
