| Основные параметры |
|
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр обрабатываемой заготовки над станиной, мм | 1000 |
| Наибольший диаметр обрабатываемой заготовки над суппортом, мм | 600 |
| Наибольшая длина заготовки (РМЦ), мм | 2800, 5000 |
| Высота устанавливаемого резца, мм | 45 х 45 |
| Расстояние от оси шпинделя до основания резца, мм |
|
| Наибольшая масса заготовки в центрах, кг | 5000 |
| Шпиндель |
|
| Диаметр сквозного отверстия в шпинделе, мм | 85 |
| Наибольший диаметр зажимаемого прутка, мм | 80 |
| Наибольший крутящий момент на шпинделе, кН/м |
|
| Число ступеней частот прямого вращения шпинделя | 24 |
| Частота прямого вращения шпинделя, об/мин | 5…500 |
| Число ступеней частот обратного вращения шпинделя |
|
| Частота прямого вращения шпинделя, об/мин |
|
| Размер внутреннего конуса в шпинделе | 100, 1:20 |
| Конец шпинделя по ГОСТ 12595-72 | 1-15М |
| Диаметр стандартного патрона, мм |
|
| Торможение шпинделя | есть |
| Подачи |
|
| Наибольшее продольное перемещение суппорта РМЦ=3000, мм | 2520 |
| Наибольшее поперечное перемещение суппорта, мм | 600 |
| Цена деления лимба при продольном перемещении, мм | 0,1 |
| Цена деления лимба при поперечном перемещении, мм | 0,05 |
| Наибольшее продольное перемещение на оборот лимба, мм | 50 |
| Наибольшее поперечное перемещение на оборот лимба, мм | 6 |
| Число ступеней продольных подач | 32 |
| Пределы продольных подач, мм/об | 0,20..3,05 |
| Пределы поперечных подач, мм/об | 0,07..1,04 |
| Наибольшее продольное усилие резания Pz, кН | 12 |
| Наибольшее поперечное усилие резания Pх, кН | 780 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 2,16 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 0,735 |
| Количество нарезаемых резьб метрических |
|
| Пределы шагов нарезаемых резьб метрических, мм | 1…120 |
| Количество нарезаемых резьб дюймовых |
|
| Пределы шагов нарезаемых резьб дюймовых | 28…¼ |
| Количество нарезаемых резьб модульных |
|
| Пределы шагов нарезаемых резьб модульных | 0,5…30 |
| Количество нарезаемых резьб питчевых | нет |
| Выключающие упоры продольные | нет |
| Выключающие упоры поперечные | нет |

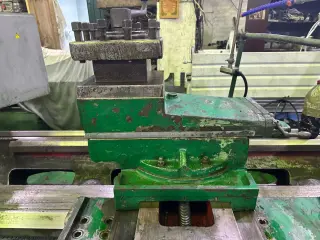

| Резцовые салазки (верхний суппорт) |
|
| Наибольшее перемещение резцовых салазок, мм | 240 |
| Цена деления лимба перемещения резцовых салазок, мм | 0,05 |
| Задняя бабка |
|
| Центр в шпинделе по ГОСТ 13214-79 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 300 |
| Электрооборудование |
|
| Количество электродвигателей на станке | 3 |
| Электродвигатель главного привода, кВт | 22 |
| Электродвигатель быстрого хода суппорта, кВт | 1,5 |
| Привод насоса смазки |
|
| Насос охлаждения (помпа) | ПА-22 |
| Габариты и масса станка |
|
| Габариты станка (длина ширина высота) РМЦ=2800,3000, мм | 5825 х 2100 х 1760 |
| Масса станка РМЦ=3000, кг | 12500 |
