Краткое описание

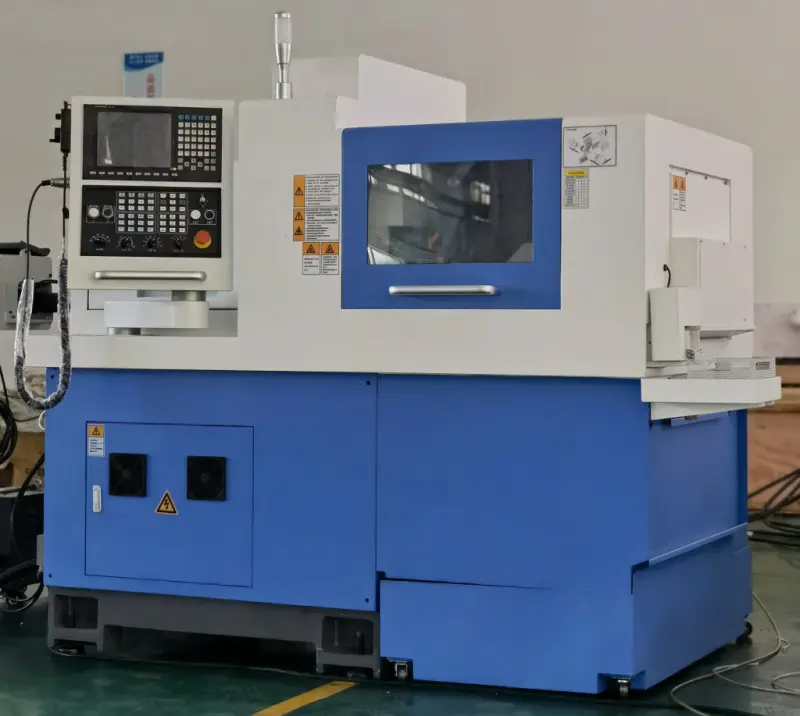

Универсальный многошпиндельный автомат продольного точения с ЧПУ для обработки алюминия, нержавеющей стали, латуни и пластмасс. Максимальные диаметр и длина обработки - 20 и 240 мм соответственно.
Описание для сайта
Автомат продольного точения выполнен как токарный обрабатывающий центр с числовым программным управлением. Станок предназначен для токарной обработки, сверления, нарезания резьбы и работы боковым приводным инструментом. В конструкции предусмотрены основной и задний шпиндели, управляемые оси C1 и C2, система централизованной смазки и масляное охлаждение шпинделей. Рабочая зона оснащена освещением, защитным ограждением и трехцветной индикацией состояния. В составе комплектации указаны автоматическое гидравлическое устройство подачи прутка, сервисный инструмент и документация на русском языке.
Что есть в оснащении
Есть: рабочее освещение; защитное ограждение; трехцветная сигнальная лампа; сопла для СОЖ и сжатого воздуха; оси C1 и C2; автоматическая централизованная смазка; трансформатор; теплообменник электрошкафа; продувка люнета; контроль отрезки; масляное охлаждение шпинделей; сервисный инструмент; документация на русском языке; гидравлическая подача прутка.
Технические характеристики
Общие сведения
| Категория точности обработки | В |
|
| Назначение по степени специализации | универсальный |
|
| Конструктивное исполнение станка | токарный обрабатывающий центр |
|
| Конфигурация по числу шпинделей | многошпиндельный |
|
| Способ управления обработкой | Числовое программное управление |
|
| Материалы обработки | Алюминий, нержавеющая сталь, латунь, пластмассы |
|
Рабочая зона и обработка
| Наибольшее расстояние между центрами | 200 | мм |
| Предельный диаметр обработки над станиной | 110 | мм |
| Размер сквозного канала шпинделя | 27 | мм |
| Наибольший обрабатываемый диаметр | 20 | мм |
| Предельная длина обрабатываемой детали | 240 | мм |
| Диаметр отверстия на передней стороне | 8 | мм |
| Размер резьбы при обработке с фронтальной стороны | M8 |
|
Основной шпиндель
| Предельная частота вращения шпинделя | 8000 | об/мин |
| Нижняя граница частоты вращения шпинделя | 50 | об/мин |
| Обороты главного вала | 10000 | об/мин |
| Установленная мощность двигателя основного шпинделя | 3.7 | кВт |
| Проходное сечение основного шпинделя | 27 | мм |
Токарный и боковой инструмент
| Мощность привода боковой фрезерной головки | 1 | кВт |
| Наибольший диаметр отверстия при боковом сверлении | 6 | мм |
| Размер резьбы при работе боковым фрезерным инструментом | M6 |
|
| Обороты бокового фрезерного инструмента | 5000 | об/мин |
| Число устанавливаемых токарных резцов | 6 | шт |
| Габарит устанавливаемого токарного резца | 12 | мм |
| Число позиций для боковых фрез | 4 | шт |
| Типоразмер устанавливаемых боковых фрез | ER16 |
|
Задний шпиндель и инструмент
| Наибольший диаметр захвата противошпинделя | 20 | мм |
| Допустимый вылет заготовки из противошпинделя | 20 | мм |
| Мощность привода противошпинделя | 2.2 | кВт |
| Частота вращения двигателя противошпинделя | 12000 | об/мин |
| Диаметр сверления со стороны противошпинделя | 8 | мм |
| Размер резьбы при работе противошпинделем | M6 |
|
| Мощность двигателя задней приводной головки | 0.75 | кВт |
| Обороты задней приводной головки | 5000 | об/мин |
| Диаметр отверстия при сверлении задним приводным инструментом | 6 | мм |
| Размер резьбы, нарезаемой задним приводным инструментом | M5 |
|
| Количество позиций под инструмент с задней стороны | 6 | шт |
| Типоразмер заднего инструмента | ER16 |
|
| Количество задних вращающихся режущих позиций | 6 | шт |
| Типоразмер задних вращающихся резцов | ER16 |
|
Подачи и управляемые оси
| Быстрый ход по осям Y1, Z1, X2 и Z2 | 30 | м/мин |
| Быстрый ход по оси X1 | 24 | м/мин |
| Быстрый ход по оси Y2 | 15 | м/мин |
| Номинальная мощность двигателя подачи | 0.90 | кВт |
| Оси C1 и C2 с управлением от ЧПУ | Есть |
|
Конструкция, СОЖ и смазка
| Материал станины, колонны и шпиндельного узла | Высокопрочный литой чугун |
|
| Форсунки для СОЖ и подачи сжатого воздуха | Есть |
|
| Мощность насоса СОЖ | 0.4 | кВт |
| Мощность насоса масла с терморегулированием | 1.1 | кВт |
| Централизованная автоматическая смазка механизмов | Есть |
|
| Теплообменный блок электрического шкафа | Есть |
|
| Пневматическая продувка люнета | Есть |
|
| Охлаждение шпиндельных узлов маслом | Есть |
|
ЧПУ, приводы и безопасность
| Система ЧПУ | Fanuc 0i TF или эквивалент |
|
| Двигатель силовой головки | Fanuc или эквивалент |
|
| Двигатель подачи | Fanuc или эквивалент |
|
| Привод основного и заднего шпинделей | Fanuc или эквивалент |
|
| Сервопривод | Fanuc или эквивалент |
|
| Трёхцветный световой индикатор состояния станка | Есть |
|
| Подсветка рабочей зоны | Есть |
|
| Защитное кабинетное ограждение станка | Есть |
|
| Трансформатор в составе оборудования | Есть |
|
| Система контроля операции отрезки | Есть |
|
Комплектация
| Набор сервисного инструмента для станка | Есть |
|
| Техническая документация на русском языке | Есть |
|
| Гидравлический автомат подачи пруткового материала | Есть |
|
Габариты и масса
| Расположение центра шпинделя по высоте | 1050 | мм |
| Полная высота станка | 2150 | мм |
| Габаритная длина станка | 2363 | мм |
| Габаритная ширина станка | 1402 | мм |
| Вес станка | 3300 | кг |
