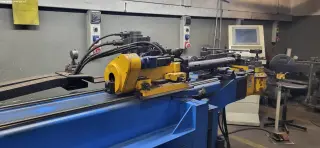

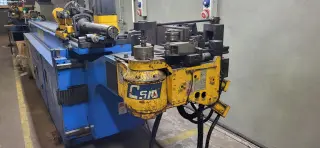

Трубо- и профилегибочный станок CSM CNC38TBRE

Трубо- и профилегибочный станок CSM CNC38TBRE был изготовлен в 2008 году в Китае компанией CHIAO SHENG MACHINERY CO., LTD.

Технические характеристики трубогибочного станка CSM CNC38TBRE

1. управление ЧПУ
2. максимальный внешний диаметр трубы (S=40 кгс/мм2): 38,1x1,8 мм
3. возможности гибки (круглая труба, цветной металл, S=25 кгс/мм2): 38,1x3 мм
4. возможности гибки (круглая труба, нержавеющая сталь, S=60 кгс/мм2): 38,1x1,2 мм
5. возможности гибки (квадратная труба, мягкая сталь, S=40 кгс/мм2): 30x1,5 мм
6. возможности гибки (круглый пруток, мягкая сталь, S=40 кгс/мм2): 20 мм
7. максимальный угол гибки: 190°
8. радиус гибки: 25-150 мм
9. радиус гибки (квадратная труба): 25-130 мм
10. максимальная разница между двумя радиусами: 50 мм
11. максимальная способность прокатки (S=40 кгс/мм2): 38x1,8 мм
12. радиус прокатки: ≥ 7D мм
13. скорость гибки (D.O.B.): 166°/с
14. точность гибки (D.O.B.): ± 0,01°
15. скорость подачи (D.B.B.): 730 мм/с
16. точность подачи (D.B.B.): ± 0,01 мм
17. скорость вращения (P.O.B.): 320°/с
18. точность вращения (P.O.B.): ± 0,01°
19. рабочая высота: 1100 мм
20. высота оси инструмента: 28 мм
21. инструментальная оснастка
22. емкость гидравлического бака: 130 л
23. гидравлическое давление: 100-140 кгс/см2
24. мощность гидравлического двигателя: 2,2 кВт
25. общая мощность: 12,5 кВт
26. габаритные размеры (Д x Ш x В): 5200 x 900 x 1400 мм
27. масса станка CSM: 2500 кг
