Автоматическая линия порошковой окраски GIARDINA GROUP

Автоматическая линия порошковой окраски GIARDINA GROUP была построена в 2018 году в Италии компанией Giardina Finishing S.r.l. Линия отличается низким уровнем износа, а общее время её эксплуатации составило примерно 6 месяцев. В течение этого периода она использовалась для нанесения покрытия на панели, предназначенные для секционных ворот.

В состав системы входят:

— загрузочный рольганг BR-6000

— автомат окраски распылением Dualtech 416 SB Dry

— электронная система управления с ПЛК-контроллером и сенсорным экраном

— многоуровневая горизонтальная печь для полимеризации порошковых красок GPM/5 с циркуляцией горячего воздуха и станцией очистки воздуха Cleaning Box

— разгрузочный рольганг BR-6000

— система нанесения лакокрасочных материалов на основе растворителей и на водной основе NORDSON OptiMix 1

— двухкамерная вытяжная система, позволяющая направлять горячий воздух из обеих камер непосредственно в цех без необходимости его вывода наружу

Технические характеристики автоматической линии порошковой окраски GIARDINA GROUP

Общие данные

1. система управления с клавиатурой, сенсорным экраном и ПЛК-контроллером Schneider / Télèmecanique
2. длина заготовки: 300-6000 мм
3. ширина заготовки: 100-1300 мм
4. толщина заготовки: 4-60 мм
5. рабочая скорость: 2-6 м/мин
6. производительность: 120 м/ч

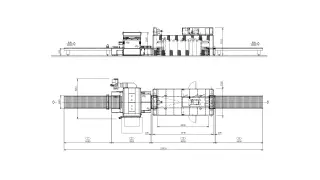

7. габариты линии (Д x Ш x В): 25039 x 5063 x 3511 мм

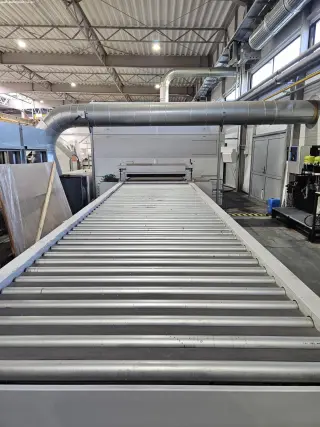

Рольганг BR-6000

1. количество: 2
2. длина: 6000 мм
3. диаметр роликов: 66 мм
4. ролики покрыты антистатическим, стойким к растворителям ПВХ с профилями, защищающими пространство между роликами
5. регулировка скорости подачи: инвертор
6. высота от пола: 870-930 мм
7. регулировка высоты: ручная
8. шкаф управления
9. степень защиты электрооборудования: IP 55
10. установленная мощность: 0,37 кВт
11. габариты (Д x Ш x В): 6000 x 1690 x 900 мм
12. вес: 600 кг

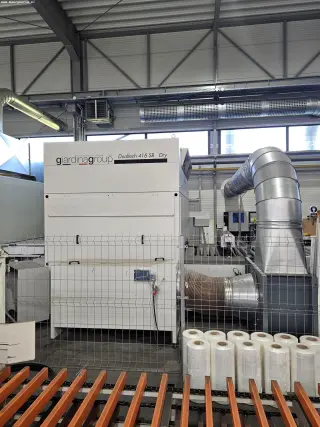

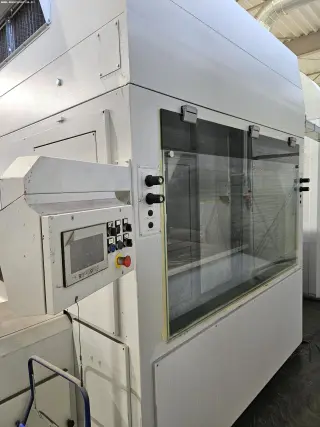

Автомат окраски распылением GIARDINA GROUP Dualtech 416 SB Dry

1. 2 противоположных возвратно-поступательных рычага с 4 распылительными пистолетами
2. максимальная рабочая ширина: 1300 мм
3. высота рабочего стола: 870-930 мм
4. скорость подачи: 0-120 м/мин
5. входной роликовый конвейер L=1220 мм
6. самоочищающаяся конвейерная лента 2670×2000 мм внутри рабочей зоны
7. выходная конвейерная лента L=1040 мм
8. объём окружающего воздуха: 12000 м3/ч
9. мощность вентиляторов: 2x 0,37 кВт
10. мощность вытяжной системы: 7,5 кВт
11. мощность входного роликоконвейера: 0,18 кВт
12. мощность конвейерной ленты: 0,75 кВт
13. мощность выходной конвейерной ленты: 0,18 кВт
14. общая установленная мощность: 17 кВт
15. габаритные размеры (Д x Ш): 5000 x 3700 мм

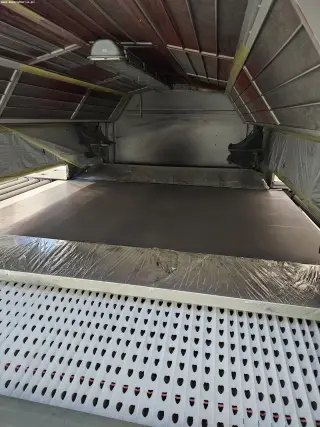

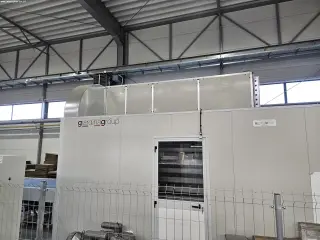

Многоуровневая горизонтальная печь для полимеризации порошковых красок GIARDINA GROUP GPM/5

1. внутренняя ширина установки: 1400 мм
2. максимальная рабочая ширина: 1320 мм
3. максимальная длина заготовки: 2x 3000 мм или 6000 мм
4. минимальная длина заготовки: 300 мм
5. максимальная рекомендуемая толщина заготовки: 60 мм
6. конвейерная лента L=6500 мм (5 шт.)
7. расстояние между конвейерами: 90 мм
8. максимальная нагрузка на конвейер: 115 кг
9. высота рабочего стола: 920 мм
10. станция очистки воздуха Cleaning Box
11. объем подаваемого воздуха: 7000 м3/ч
12. мощность вентилятора: 3 кВт
13. размеры отверстия для подачи воздуха: 670 x 1120 мм
14. размеры отверстия для отвода отработанного воздуха: 280 x 280 мм
15. общая установленная тепловая мощность: 105000 ккал/ч (122 кВт)
16. диапазон перепада температур: 50°C (-10°C/+40°C)
17. мощность электродвигателя редуктора конвейера: 0,75 кВт
18. общая установленная электрическая мощность (уровень 3,4): 15 кВт
19. степень защиты электрооборудования: IP 55
20. габариты электрического шкафа (Д x Ш x В): 800 x 600 x 2000 мм
21. габариты (Д x Ш x В): 7700 x 3350 x 3350 мм

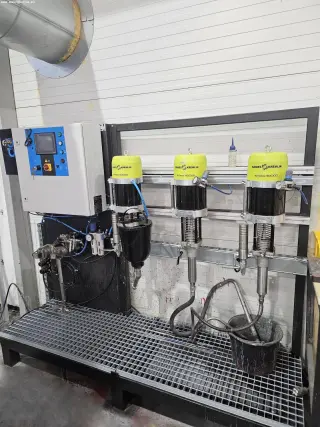

Система нанесения лакокрасочных материалов на основе растворителей и на водной основе NORDSON OptiMix 1

1. ПЛК-контроллер
2. 6 клапанных блоков для 6 цветов
3. соотношение дозирования: от 0,5:1 до 50:1
4. допуск на смешивание: ± 1 %
5. производительность смешивания: 100-3000 сс/мин
6. вязкость рабочей среды: 20-5000 cps
7. поршневой окрасочный насос: SAMES KREMLIN Airless 40C100 (3 шт.)
8. автоматический окрасочный пистолет: SAMES KREMLIN Airmix (4 шт.)
9. стойка окрасочного насоса
10. максимальное давление воздуха в пневматической системе: 100 psi (7 бар)
11. максимальное давление рабочей среды: 3625 psi (250 бар)
12. максимальная температура окружающей среды: 50°C
13. максимальная температура рабочей среды: 80°C
14. воздушное соединение: 1/4″ G (F)
15. степень защиты электрооборудования: IP 55
16. сертификат CE
17. напряжение управления: 24 В постоянного тока
18. питание: 230 В; 50-60 Гц

Двухкамерная вытяжная система

1. система фильтрации с 9 картриджными угольными фильтрами
2. максимальный диаметр входного и выходного соединений: 500 мм
3. конструкция: оцинкованный листовой металл толщиной 2 мм
