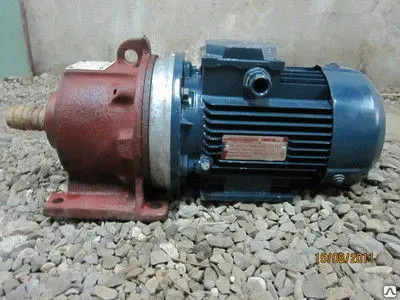

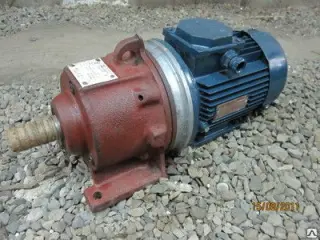

Мотор редуктор 3МП31,5-35-117-110-0,55 Квт

Мотор‑редуктор предназначен для механизмов, где критически важны: точное поддержание скорости и момента при малых и средних нагрузках; компактность и малый вес конструкции; плавный пуск и работа без рывков и вибраций; продолжительный режим эксплуатации (S1) или периодические пуски (S3); низкий уровень шума (≤ 70 дБ) для установки в производственных и общественных зонах; совместимость с частотными преобразователями и системами автоматизации; устойчивость к умеренной запылённости среды (до 10 мг/м³). Оптимальная сфера применения: малогабаритные конвейерные системы; упаковочные и фасовочные модули малой производительности; дозирующие устройства для сыпучих и жидких сред; небольшие смесительные установки; вентиляционные агрегаты низкого давления; приводы автоматических дверей, ворот и шлагбаумов; оборудование для лёгкой промышленности и торговли; малые насосные станции; лабораторное и опытно‑промышленное оборудование; механизмы с требованиями к компактности привода. Расшифровка обозначения 3МП — серия планетарных мотор‑редукторов; 31,5 — радиус расположения осей сателлитов (мм), определяющий типоразмер; 35 — передаточное число редуктора; 117 — вариант сборки/монтажа; 110 — номинальный крутящий момент (Н·м); 0,55 кВт — мощность встроенного электродвигателя. Конструктивные особенности двухступенчатая планетарная передача — высокий КПД (≥ 92 %) и плавность хода; асинхронный трёхфазный двигатель (380 В, 50 Гц) класса энергоэффективности IE1; цельнолитой алюминиевый корпус редуктора — лёгкий, жёсткий, с эффективным теплоотводом; закалённые стальные шестерни и валы — износостойкость и долгий срок службы; подшипники SKF или аналоги — увеличенный ресурс работы; двойные манжетные уплотнения NBR — защита от пыли и влаги; клеммная коробка с защитой IP55 — надёжное подключение питания; монтажные лапы и фланцы — универсальность установки; система естественной смазки (масло индустриальное И‑40А или аналоги). Ключевые преимущества КПД редуктора не менее 92 % — экономия электроэнергии; номинальный крутящий момент 110 Н·м при передаточном числе 35; частота вращения выходного вала ~35 об/мин (при 1500 об/мин на входе); масса ~20 кг — удобство транспортировки и монтажа; класс защиты двигателя IP55 — устойчивость к пыли и брызгам воды; климатическое исполнение У3 — работа от −45 °C до +40 °C; соответствие ГОСТ и стандартам IEC 60034; ресурс работы > 18 000 часов при соблюдении условий эксплуатации; низкий уровень шума — подходит для помещений с требованиями к акустическому комфорту; компактные габариты — возможность установки в ограниченном пространстве. Основные технические характеристики тип: планетарный мотор‑редуктор; модель: 3МП 31,5‑35‑117‑110‑0,55 кВт; мощность двигателя: 0,55 кВт; напряжение питания: 380 В (3‑фазное); частота сети: 50 Гц; передаточное число: i=35; номинальный крутящий момент: 110\ \text{Н·м}; частота вращения входного вала: 1500 об/мин; частота вращения выходного вала: ∼35 об/мин; допускаемая радиальная нагрузка: 1000 Н; момент инерции: 0{,}005\ \text{кг·м}^2; класс энергоэффективности: IE1; степень защиты двигателя: IP55; степень защиты редуктора: IP65; климатическое исполнение: У3; температурный диапазон: от −45 ∘C до +40 ∘C; объём масла: 0,3 л (индустриальное И‑40А); масса: ∼20 кг; режим работы: S1 (продолжительный); производитель: Россия. Сфера применения автоматизированные малогабаритные конвейеры; подъёмно‑транспортные механизмы малой мощности; дозирующие и смесительные системы; общепромышленные станки малой нагрузки; вентиляторы и насосы низкого давления; упаковочно‑фасовочное оборудование; линии переработки малых объёмов сырья; приводы автоматических ворот, дверей и шлагбаумов; технологическое оборудование лабораторий; оборудование торговых и сервисных предприятий. Условия эксплуатации сеть: 380 В ± 10 %, 50 Гц ± 2 %; нагрузка: равномерная или с умеренными колебаниями; среда: невзрывоопасная, неагрессивная, запылённость < 10 мг/м³; высота над уровнем моря: до 1000 м; монтаж: на лапах или фланцевый (горизонтально/вертикально); обслуживание: контроль уровня масла каждые 1000 ч, замена через 5000 ч Планетарные мотор - редуктора предназначены для снижения частоты вращения и передачи крутящего момента механизма промышленного назначения. Продолжительность режима работы планетарных м/ред. (8-24 ч/сут) от сети переменного тока частотой 50 Гц или 60 Гц, номинальным напряжением 220 и 380 В. Условия работы: - нагрузка постоянная по значению, одного направления; - вращение выходного вала - в любую сторону без предпочтительности; - внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3; - климатическое исполнение по ГОСТ 15150 У - умеренный климат для категорий 2 и 3 Т - тропический климат для категории 2. УХЛ - умеренно-холодный климат для категории 4 Категория №2 - в помещении при температуре воздуха от -10°С до +45°С. Категория №3 - в помещении при температуре воздуха от -45°С до +40°С. Категория №4 - при работе на высоте над уровнем моря до 1000 метров. ПРИМЕР Условного обозначения планетарногом/ред. при заказе: 3МП-31,5-56-0,37-G110-Ц-У3, 3МП - тип мотор редуктора; 31,5 - радиус расположения осей сателлитов, мм; 56 - номинальная частота вращения выходного вала, об/мин; 0,37 - мощность комплектующего электродвигателя, кВт; G110 - конструктивное исполнение по способу монтажа; Ц - вариант исполнения выходного вала; У3 - климатические исполнения ПОДГОТОВКА МОТОР-РЕДУКТОРА К РАБОТЕ И ПОРЯДОК РАБОТЫ: Перед монтажом м/редуктор необходимо очистить от пыли и aнтикоррозиоиной смазки. Смазку удалить салфеткой, смоченной уaйт-спиритом или бензином авиационным марки Б-70. M/редуктор и соединяемые с ним механизмы должны быть уcтaновлены на жестком основании, обеспечивающем неизменность их взаимного положения. Дeтaли, насаживаемые на выходной конец вала, необходимо предварительно нагреть до 100-150°. Производить насадку ударами категорически запрещается. Фундаментные болты должны быть равномерно затянуты до отказа. Необходимо предусмотреть возможность нормального охлождения м/редуктopa. Решетка вентиляционного кожуха на двигателе не должна закрываться близко расположенными предметами. В случае отсутствия масла в м/редукторе, необходимо залить масло до уровня масломерной пробки. Пуск м/редуктора без смазки категорически запрещен. Первый пробный пуск м/редуктора необходимо производить без нагрузки для проверки правильности монтажа и направления вращения выходного вала. Пуск м/редуктора осуществляется непосредственным включением на полное напряжение сети с помощью аппарата ручного или диcтaнционного управления. Для изменения направления вращения выходного вала м/редуктора необходимо поменять местами два любых конца провода, находящихся в наиболее доступном Mecтe. Способы монтажа М/Редуктора 3 МП:
