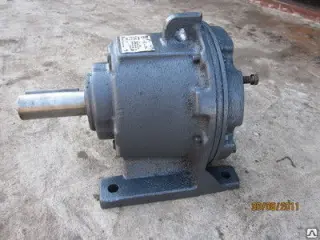

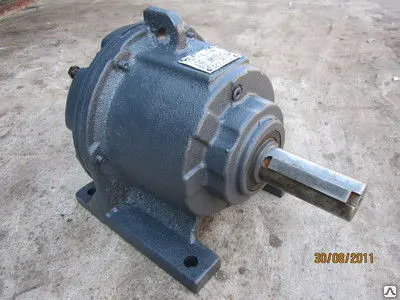

Мотор- редуктор 1МПз2 50-90-110-580-5,5 Квт

Мотор‑редуктор предназначен для механизмов, где требуются: стабильная частота вращения с точным поддержанием скорости; высокий крутящий момент при умеренных оборотах; компактность и рациональное соотношение массы и мощности; продолжительный режим работы (до 24 ч/сут); устойчивость к пыли (до 10 мг/м³) и температурным колебаниям; простота монтажа и минимальные затраты на обслуживание; совместимость с общепромышленными системами управления. Оптимальная сфера применения: конвейеры и транспортёры различных типов; элеваторы и подъёмно‑транспортное оборудование; измельчители и дробилки малой мощности; смесители и дозаторы непрерывного действия; станки общемашиностроительного назначения; насосные агрегаты низкого давления; вентиляционные системы и дымососы; упаковочные и фасовочные линии; технологические линии с требованиями к плавности хода. Расшифровка обозначения 1МПз2 — серия мотор‑редукторов (планетарный, двухступенчатый); 50 — условный габарит (связан с межосевым расстоянием); 90 — частота вращения выходного вала, об/мин; 110 — вариант сборки/монтажа; 580 — номинальный крутящий момент, Н·м; 5,5 кВт — мощность электродвигателя. Конструктивные особенности двухступенчатая планетарная передача — обеспечивает высокий КПД (≥ 93 %) и плавность хода; асинхронный трёхфазный электродвигатель (380 В, 50 Гц) класса энергоэффективности IE1; цельнолитой алюминиевый корпус редуктора — лёгкий и эффективный теплоотвод; закалённые стальные шестерни и валы — повышенная износостойкость; подшипники SKF или аналоги — увеличенный ресурс работы; двойные манжетные уплотнения NBR — защита от пыли и влаги; клеммная коробка с защитой IP55 — надёжное подключение питания; монтажные лапы и фланцы — универсальность установки; система естественной смазки (масло индустриальное И‑40А или аналоги). Ключевые преимущества КПД редуктора не менее 93 % — экономия электроэнергии; номинальный крутящий момент 580 Н·м при 90 об/мин; частота вращения входного вала 1500 об/мин; масса ~65 кг — удобство монтажа и транспортировки; класс защиты двигателя IP55 — устойчивость к пыли и брызгам воды; климатическое исполнение У3 — работа от −40 °C до +40 °C; соответствие ГОСТ и стандартам IEC 60034; ресурс работы > 20 000 часов при соблюдении условий эксплуатации; низкий уровень шума (≤ 75 дБ) — приемлемо для производственных помещений. Основные технические характеристики тип: планетарный мотор‑редуктор; модель: 1МПз2‑50‑90‑110‑580‑5,5 кВт; мощность двигателя: 5,5 кВт; напряжение питания: 380 В (3‑фазное); частота сети: 50 Гц; частота вращения выходного вала: 90 об/мин; частота вращения входного вала: 1500 об/мин; номинальный крутящий момент: 580\ \text{Н·м}; передаточное число: ∼16,7; допускаемая радиальная нагрузка: 4000 Н; момент инерции: 0{,}025\ \text{кг·м}^2; класс энергоэффективности: IE1; степень защиты двигателя: IP55; степень защиты редуктора: IP65; климатическое исполнение: У3; температурный диапазон: от −40 ∘C до +40 ∘C; объём масла: 0,9 л (индустриальное И‑40А); масса: ∼65 кг; режим работы: S1 (продолжительный); производитель: Россия. Сфера применения автоматизированные конвейерные линии; подъёмно‑транспортные механизмы; дробильно‑сортировочные установки; смесительные и дозирующие системы; общепромышленные станки; насосы и компрессоры низкого давления; вентиляционные и дымососные агрегаты; упаковочно‑фасовочное оборудование; линии переработки сырья. Условия эксплуатации сеть: 380 В ± 10 %, 50 Гц ± 2 %; нагрузка: равномерная или с умеренными колебаниями; среда: невзрывоопасная, запылённость < 10 мг/м³; высота над уровнем моря: до 1000 м; монтаж: на лапах или фланцевый (горизонтально/вертикально); обслуживание: контроль уровня масла каждые 1000 ч, замена через 5000 ч Планетарные мотор - редуктора предназначены для снижения частоты вращения и передачи крутящего момента механизма промышленного назначения. Продолжительность режима работы планетарных м/ред. (8-24 ч/сут) от сети переменного тока частотой 50 Гц или 60 Гц, номинальным напряжением 220 и 380 В. Условия работы: - нагрузка постоянная по значению, одного направления; - вращение выходного вала - в любую сторону без предпочтительности; - внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3; - климатическое исполнение по ГОСТ 15150 У - умеренный климат для категорий 2 и 3 Т - тропический климат для категории 2. УХЛ - умеренно-холодный климат для категории 4 Категория №2 - в помещении при температуре воздуха от -10°С до +45°С. Категория №3 - в помещении при температуре воздуха от -45°С до +40°С. Категория №4 - при работе на высоте над уровнем моря до 1000 метров. ПРИМЕР Условного обозначения планетарногом/ред. при заказе: 3МП-31,5-56-0,37-G110-Ц-У3, 3МП - тип мотор редуктора; 31,5 - радиус расположения осей сателлитов, мм; 56 - номинальная частота вращения выходного вала, об/мин; 0,37 - мощность комплектующего электродвигателя, кВт; G110 - конструктивное исполнение по способу монтажа; Ц - вариант исполнения выходного вала;   У3 - климатические исполнения ПОДГОТОВКА МОТОР-РЕДУКТОРА К РАБОТЕ И ПОРЯДОК РАБОТЫ: Перед монтажом м/редуктор необходимо очистить от пыли и aнтикоррозиоиной смазки. Смазку удалить салфеткой, смоченной уaйт-спиритом или бензином авиационным марки Б-70. M/редуктор и соединяемые с ним механизмы должны быть уcтaновлены на жестком основании, обеспечивающем неизменность их взаимного положения. Дeтaли, насаживаемые на выходной конец вала, необходимо предварительно нагреть до 100-150°. Производить насадку ударами категорически запрещается. Фундаментные болты должны быть равномерно затянуты до отказа. Необходимо предусмотреть возможность нормального охлождения м/редуктopa. Решетка вентиляционного кожуха на двигателе не должна закрываться близко расположенными предметами. В случае отсутствия масла в м/редукторе, необходимо залить масло до уровня масломерной пробки. Пуск м/редуктора без смазки категорически запрещен. Первый пробный пуск м/редуктора необходимо производить без нагрузки для проверки правильности монтажа и направления вращения выходного вала. Пуск м/редуктора осуществляется непосредственным включением на полное напряжение сети с помощью аппарата ручного или диcтaнционного управления. Для изменения направления вращения выходного вала м/редуктора необходимо поменять местами два любых конца провода, находящихся в наиболее доступном Mecтe.  Редукторная часть мотор редуктора всегда находится в наличии на складе.
