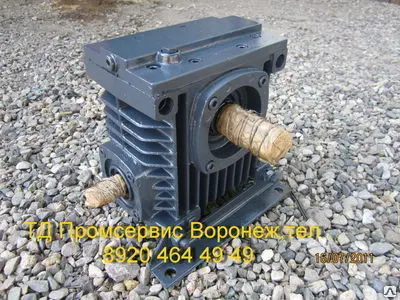

Редуктор червячный 2Ч‑80‑80‑51 КЦ

Редуктор червячный 2Ч‑80‑80‑51 КЦ — компактный одноступенчатый червячный редуктор для эффективного преобразования угловой скорости в крутящий момент. Предназначен для снижения частоты вращения выходного вала при одновременном увеличении силы крутящего момента. Изделие соответствует ГОСТ 20373‑80 и действующим техническим условиям производителя. Ключевые преимущества: Высокое передаточное число (80) — существенное снижение оборотов при значительном усилении крутящего момента; Функция самоторможения — автоматическая блокировка выходного вала при остановке двигателя (обеспечивает безопасность привода); Компактность и малый вес (18,6 кг) — удобство монтажа в ограниченном пространстве; Универсальная схема подключения — исполнение 51 КЦ (конический входной + цилиндрический выходной вал) упрощает стыковку с электродвигателями и исполнительными механизмами; Надёжная конструкция — чугунный корпус и закалённые рабочие поверхности червяка гарантируют длительный срок службы; Удобство обслуживания — контрольные пробки для проверки и замены масла без разборки редуктора; Устойчивость к кратковременным перегрузкам — работоспособность при превышении номинального момента до 130 % (при соблюдении режима эксплуатации). Основные технические характеристики: тип: одноступенчатый червячный редуктор; межосевое расстояние: 80 мм; передаточное число: 80; вариант сборки: 51 КЦ (конический входной вал, цилиндрический выходной вал); номинальный крутящий момент на выходном валу: до 170 Н⋅м; допускаемая радиальная консольная нагрузка: на входном валу: 450 Н; на выходном валу: 2800 Н; частота вращения входного вала: до 1500 об/мин; КПД: около 61% (зависит от нагрузки и скорости); объём заливаемого масла: 0,5−1,0 л (рекомендуется трансмиссионное масло ТАД‑17и или аналоги); масса: не более 18,6 кг; климатическое исполнение: У3 (умеренный климат, категория размещения 3); температурный диапазон эксплуатации: от −40 ∘C до +50 ∘C. Конструктивные особенности: Алюминиевый  корпус — высокая жёсткость, виброустойчивость, эффективный теплоотвод; Червяк из легированной стали — объёмная закалка и шлифование витков для повышения износостойкости; Бронзовое венцевое колесо — низкое трение, плавность зацепления, пониженный уровень шума; Манжетные уплотнения — защита от утечки масла и проникновения пыли; Контрольные пробки — удобный контроль уровня и замена масла; Монтажные лапы — простота установки и центровки; Картерная система смазки — надёжное смазывание узлов с возможностью визуального контроля уровня масла. Область применения: маломощные транспортёры и конвейеры; смесители и дозаторы в пищевой и химической промышленности; механизмы подъёма малых грузов (ворота, шлагбаумы, малые лифты); упаковочные и фасовочные машины; приводы регулировочных устройств станков; вентиляционные установки малой мощности; сельскохозяйственное оборудование (кормораздатчики, малые транспортёры); бытовые и коммерческие подъёмные механизмы; системы, требующие функции самоторможения. Условия эксплуатации: нагрузка: постоянная или переменная, в пределах номинального момента; режим работы: повторно‑кратковременный (ПВ ≤ 60 %) или с периодическими остановками; окружающая среда: невзрывоопасная, неагрессивная, с содержанием непроводящей пыли до 10 мг/м³; размещение: в закрытых помещениях или под навесом (исполнение У3); требования к обслуживанию: перед запуском — залить масло до контрольного уровня; проверять уровень масла каждые 90 дней, доливать при необходимости; после выработки 75 % ресурса — провести диагностику состояния червячной пары (по шуму и нагреву); регулярно очищать наружные поверхности от пыли и загрязнений; не допускать работы при недостаточном уровне смазки или повышенной вибрации. Комплектация: редуктор в сборе; паспорт изделия с отметкой ОТК; руководство по эксплуатации и монтажу; комплект монтажных элементов (болты, шайбы, прокладки); уплотнительные манжеты (запасной комплект). редукторы червячные одноступенчатые типа 2ЧМ Назначение. Редукторы червячные одноступенчатые серии 2ЧМ являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов. Условия применения. нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная; работа длительная (до 24 ч. в сутки) или с периодическими остановками; вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин; атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3; климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 — 69.  Червячный редуктор получил свое название благодаря наличию в его конструкции червячной передачи, где червяком называют винт, имеющий либо трапециевидную, либо близкую к ней по форме резьбу. Применяется червячный редуктор для передачи крутящего момента между перпендикулярно скрещивающимися осями, посредством червячного колеса и сопряжённого с ним червяка. Оси в свою очередь могут занимать любое положение в пространстве. Преимуществ, которыми обладает червячный редуктор достаточно много и они существенны. Позволяет получить в одной ступени большое по значению передаточное число. Например, червячный редуктор общего назначения обеспечивает передаточное число порядка 80-ти, а специальный червячный редуктор в силах увеличить его до нескольких сотен единиц. Обладает исключительной бесшумностью, плавностью хода и эффектом самоторможения при определенных передаточных числах. Таким образом, редуктор с червячной передачей позволяет исключить из конструкции привода дополнительное тормозное устройство. Именно поэтому червячный редуктор, используют как составную часть мотор-редукторов устанавливаемых в троллейбусах, турбинах, металлорежущих станках, подъемниках, т.е. везде, где плавная остановка привода принципиально важна. Имеет малую стоимость, небольшие габариты и незначительный вес. Червячный редуктор достаточно простое устройство, что является залогом высокой надежности и возможности предельно длительного использования без поломок и сбоев. На сегодняшний день червячный редуктор считается одним из самых востребованных типов привода в подавляющем большинстве отраслей промышленности и сельском хозяйстве. Различают дноступенчатые, двухступенчатые, глобоидные червячные редуктора. Эксплуатируются в районах с умеренным, сухим, влажным и тропическим климатами. Внешняя среда не агрессивная и не взрывоопасная. С 1, 2, 3, 4 категориями размещения по ГОСТу 15150-69. Нагрузка на данные редуктора может быть постоянная или с периодическими остановками с вращениями валов в любую сторону. Редукторы Ч 100, Ч 125, Ч 160 изготовляются с лапами отлитыми совместно с корпусом, что позволяет производить монтаж и эксплуатацию с любым расположением червячной пары (червячный вал под колесом или над колесом, червячный вал или вал колеса вертикальны при креплении редуктора к боковой вертикальной стенке или кронштейну, который изготавливается самим потребителем). Пример условного обозначения при заказе: Ч 100 - 40 - 51 - У3 - В, где Ч - тип редуктора, 100 - межосевое расстояние, 40 - передаточное число, 51 - вариант сборки, У3 - климатическое исполнение, В - редуктор с вентилятором.
