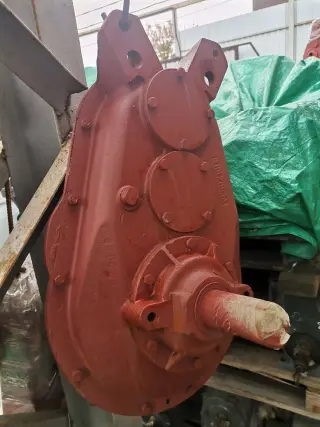

Редуктор ТСН.02.102 горизонтального транспортера

Редуктор ТСН.02.102 — промышленный трёхступенчатый мотор‑редуктор, предназначенный для привода горизонтальных цепных и шнековых транспортёров в сельскохозяйственном и общепромышленном оборудовании. Конструктивные особенности: первая ступень — ремённая передача (повышает безопасность при перегрузках: при блокировке цепи рвётся ремень, а не зубчатые колёса); вторая и третья ступени — двухступенчатая цилиндрическая передача с косозубыми колёсами (плавный ход, высокий КПД); чугунный корпус с рёбрами жёсткости (прочность, эффективный теплоотвод); предохранительные кожухи на муфтах и валах (безопасность обслуживания); герметичные уплотнения (защита от пыли и влаги); возможность вращения валов в любую сторону. Основные технические характеристики: тип: цилиндрический мотор‑редуктор с ремённой первой ступенью; мощность электродвигателя: 4 кВт; номинальный крутящий момент на выходном валу: 2800 Н⋅м; передаточное отношение: 36,4; частота вращения входного вала: до 1000 об/мин; частота вращения выходного вала: 27 об/мин; допустимая консольная нагрузка: 16500 Н; габариты (Д×Ш×В): 870×470×306 мм; масса: 180 кг; заправочный объём масла: 12 л; КПД: не менее 90%. Область применения: навозоуборочные транспортёры: ТСН‑160 А/Б, ТСН‑2Б, КСН‑Ф‑100, ТСН‑3Б; шнековые транспортёры; скребковые навозоуборочные системы; конвейеры в сельскохозяйственных и промышленных комплексах; другие механизмы с требованиями к надёжной передаче крутящего момента и защите от перегрузок. Условия эксплуатации: нагрузка: постоянная или переменная, одного направления либо реверсивная; режим работы: длительный или с периодическими остановками; температура окружающей среды: в пределах климатического исполнения; требования к обслуживанию: заливку и слив масла — только при полной остановке; защитные кожухи муфт и валов должны быть установлены; при разборке снять консольные нагрузки с валов. Комплектация: редуктор в сборе; паспорт изделия; руководство по эксплуатации. Редуктор ТСН.02.102 горизонтального транспортера ременный
