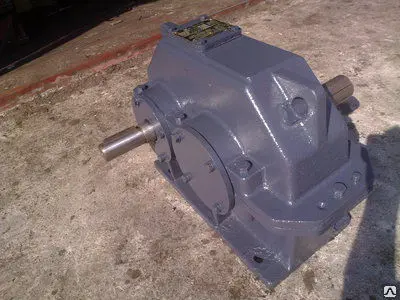

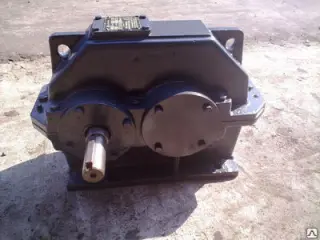

Редуктор одноступенчатый ЦОН160Н-5-12 ЦЦ У2.

Редуктор ЦОН160Н‑5‑12 ЦЦ У2 предназначен для механизмов, где критически важны: точное регулирование скорости вращения; стабильность крутящего момента при переменных и ударных нагрузках; компактность и рациональная масса конструкции; возможность реверсивной работы (вращение валов в обе стороны); длительный межсервисный интервал (до 6 месяцев); устойчивость к запылённости (до 10 мг/м³) и перепадам температур. Оптимальная сфера применения: конвейерные системы с требованиями к точности позиционирования и плавности хода; подъёмно‑транспортное оборудование малой и средней грузоподъёмности; смесительные установки и дозаторы для маловязких и средневязких сред; металлообрабатывающие станки лёгкой и средней серии (в т. ч. с ЧПУ); насосные агрегаты низкого и среднего давления; вентиляционные системы общепромышленного назначения; упаковочные и фасовочные линии с умеренными динамическими нагрузками; технологические линии с необходимостью плавной регулировки скорости; оборудование пищевой и лёгкой промышленности. Расшифровка обозначения Ц — цилиндрический; О — одноступенчатый; Н — с зацеплением Новикова; 160 — межосевое расстояние, мм; 5 — передаточное число; 12 — вариант сборки; ЦЦ — исполнение концов валов (оба вала цилиндрические); У2 — климатическое исполнение (умеренный климат, размещение под навесом или в помещениях). Конструктивные особенности одноступенчатая цилиндрическая передача с зацеплением Новикова — обеспечивает высокий КПД, повышенную нагрузочную способность и сниженный уровень шума; валы из легированной стали повышенной прочности с объёмной закалкой; зубчатые колёса из высококачественной стали с закалкой и шлифованием зубьев; чугунный корпус с рёбрами охлаждения и монтажными лапами (обеспечивает жёсткость конструкции и эффективный теплоотвод); роликовые подшипники повышенной грузоподъёмности на всех валах; двойные манжетные уплотнения с пылезащитными кольцами (надёжная герметизация); смотровое окно для визуального контроля уровня масла; сервисные пробки для удобной замены и контроля масла; цилиндрическое исполнение обоих валов (ЦЦ) — упрощает монтаж и соединение с муфтами. Ключевые преимущества КПД не менее 98 % при передаточном числе 5 (один из лучших показателей в своём классе); номинальный крутящий момент 1120\ \text{Н·м} (при 1000 об/мин); низкий уровень шума (≤ 70 дБ) и вибраций (подходит для работы в производственных помещениях); компактные габариты и масса 55 кг (экономия пространства и удобство монтажа); совместимость с общепромышленными электродвигателями (АИР, 5А, 4АМ); устойчивость к запылённости среды (до 10 мг/м³); простота обслуживания (контроль масла, проверка уплотнений, регулировка подшипников); надёжность при частых пусках/остановах и циклических нагрузках; соответствие ГОСТ и климатическому исполнению У2 (работоспособность в умеренном климате). Основные технические характеристики тип: цилиндрический одноступенчатый; модель: ЦОН160Н‑5‑12 ЦЦ У2; межосевое расстояние: 160 мм; передаточное число: i=5; номинальный крутящий момент: 1120\ \text{Н·м} (при 1000 об/мин); частота вращения входного вала: 1500 об/мин; допускаемая радиальная нагрузка на входном валу: 800 Н; допускаемая радиальная нагрузка на выходном валу: 4500 Н; масса: 55 кг; климатическое исполнение: У2; степень защиты: IP54; температурный диапазон: от −40 ∘C до +50 ∘C; объём заливаемого масла: 1,8 л; КПД: не менее 98 %; производитель: Россия. Сфера применения конвейеры с регулируемой скоростью и точным позиционированием; малые и средние подъёмные механизмы; смесители для средневязких составов; лёгкое и среднее машиностроение; насосы низкого и среднего давления; общепромышленные вентиляционные установки; фасовочно‑упаковочное оборудование; производственные линии с плавной регулировкой скорости; оборудование коммунальных служб и лёгкой промышленности. Условия эксплуатации режимы работы: непрерывный или с периодическими остановками (до 24 часов); направление вращения валов: реверсивное; среда: неагрессивная, невзрывоопасная, запылённость до 10 мг/м³; монтаж: горизонтальное положение (основанием вниз) на жёсткой опоре; соосность валов: ±0,05 мм; обслуживание: регулярный контроль уровня масла, проверка уплотнений, регулировка подшипников после первых 2 часов работы. Редуктор цилиндрический одноступенчатый ЦОН-160 Предназначение редукторов цилиндрических Редукторы цилиндрические одноступенчатые горизонтальные общемашиностроительного применения типов ЦОН160 предназначены для увеличения крутящего момента и уменьшения частоты вращения. Описание редукторов цилиндрических нагрузка постоянная и переменная одного направления и реверсивная; работа длительная или с периодическими остановками; вращение валов в любую сторону; частота вращения входного вала не должна превышать 1800 об/мин.; атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/.м3; климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.  \  В редукторе применяется зубчатое зацепление Новикова , Редуктор одноступенчатый  , Передаточное числот, 5 и 6,3
