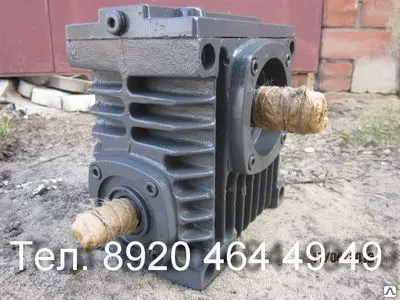

Редуктор червячный 2Ч80‑31,5‑52‑1-2 КЦ‑У2.

Редуктор 2Ч80‑31,5‑52‑КЦ‑У2 предназначен для механизмов, в которых критически важны: точное регулирование скорости вращения; стабильность крутящего момента при переменных и ударных нагрузках; компактность конструкции при высокой нагрузочной способности; возможность реверсивной работы (вращение валов в любую сторону); длительный межсервисный интервал (до 6 месяцев); устойчивость к неблагоприятным условиям производственной среды (запылённость, перепады температур). Оптимальная сфера применения: конвейерные системы с высокими требованиями к точности позиционирования; подъёмно‑транспортное оборудование (тали, лебёдки, тельферы, подъёмные платформы, мостовые и козловые краны); смесительные установки и дозаторы непрерывного действия в тяжёлых режимах работы; станки металло- и деревообработки (включая оборудование с ЧПУ); насосные и вентиляционные агрегаты высокой мощности; оборудование пищевой, химической и фармацевтической промышленности с повышенными требованиями к надёжности; упаковочные и фасовочные линии с высокой производительностью; технологические линии с требованиями к плавности хода и точному контролю скорости; линии розлива и дозирования в автоматизированных производствах. Расшифровка обозначения 2Ч — тип редуктора (червячный, двухступенчатый); 80 — межосевое расстояние, мм; 31,5 — передаточное число; 52 — вариант сборки; КЦ — исполнение концов валов (конический входной вал, цилиндрический выходной вал); У2 — климатическое исполнение (умеренный климат, размещение под навесом или в помещениях). Конструктивные особенности двухступенчатая червячная передача с оптимизированным профилем зацепления для максимального КПД при высоком передаточном числе; червяки из легированной стали с закалкой до HRC 58–62 (обеспечивает высокую износостойкость); бронзовые колёса (БрОЦС 5‑5‑5) с упрочнёнными венцами; чугунный корпус с рёбрами охлаждения и усиленными монтажными лапами (повышает жёсткость конструкции и эффективность теплоотвода); роликовые подшипники повышенной грузоподъёмности на выходных валах; двойные манжетные уплотнения с пылезащитными кольцами (гарантируют надёжную герметизацию); смотровое окно для визуального контроля уровня масла; сервисные пробки для удобной замены и контроля масла; комбинированное исполнение валов (КЦ): конический вход обеспечивает надёжное соединение с муфтой, цилиндрический выход упрощает монтаж исполнительного механизма. Ключевые преимущества КПД не менее 75 % при передаточном числе 31,5; номинальный крутящий момент 100\ \text{Н·м} (при 1000 об/мин); низкий уровень шума (≤ 59 дБ) и вибраций (подходит для работы в закрытых помещениях); компактные габариты и масса 22 кг (удобство монтажа в ограниченном пространстве); совместимость с общепромышленными электродвигателями (АИР, 5А, 4АМ); устойчивость к запылённости среды (до 10 мг/м³); простота обслуживания (контроль масла, проверка уплотнений, регулировка подшипников); надёжность при частых пусках/остановах и циклических нагрузках; соответствие ГОСТ и климатическому исполнению У2 (работоспособность в умеренном климате). Основные технические характеристики тип: червячный двухступенчатый; модель: 2Ч80‑31,5‑52‑КЦ‑У2; межосевое расстояние: 80 мм; передаточное число: i=31,5; номинальный крутящий момент: 100\ \text{Н·м} (при 1000 об/мин); частота вращения входного вала: 1500 об/мин; допускаемая радиальная нагрузка на входном валу: 350 Н; допускаемая радиальная нагрузка на выходном валу: 2500 Н; масса: 22 кг; климатическое исполнение: У2; степень защиты: IP54; температурный диапазон: от −40 ∘C до +50 ∘C; объём заливаемого масла: 0,6–1,0 л; КПД: не менее 75 %; производитель: Россия. Сфера применения ленточные и цепные конвейеры с повышенными требованиями к точности; тали, лебёдки и подъёмные механизмы большой грузоподъёмности; промышленные смесители и дозаторы для вязких и абразивных сред; металлообрабатывающие и деревообрабатывающие станки с ЧПУ; вентиляционные установки высокой мощности; насосные станции и компрессорные агрегаты с высокими нагрузками; фасовочно‑упаковочное оборудование для крупных производств; линии производства в пищевой и фармацевтической отраслях с жёсткими требованиями к чистоте и надёжности; автоматизированные технологические линии с необходимостью точного регулирования скорости. Условия эксплуатации режимы работы: непрерывный или с периодическими остановками (до 24 часов); направление вращения валов: реверсивное; среда: неагрессивная, невзрывоопасная, запылённость до 10 мг/м³; монтаж: горизонтальное положение (основанием вниз) на жёсткой опоре; соосность валов: ±0,05 мм; обслуживание: регулярный контроль уровня масла, проверка уплотнений, регулировка подшипников после первых 2 часов работы. редукторы червячные одноступенчатые типа 2ЧМ Назначение. Редукторы червячные одноступенчатые серии 2ЧМ являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов. Условия применения. нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная; работа длительная (до 24 ч. в сутки) или с периодическими остановками; вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин; атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3; климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 — 69.  Червячный редуктор получил свое название благодаря наличию в его конструкции червячной передачи, где червяком называют винт, имеющий либо трапециевидную, либо близкую к ней по форме резьбу. Применяется червячный редуктор для передачи крутящего момента между перпендикулярно скрещивающимися осями, посредством червячного колеса и сопряжённого с ним червяка. Оси в свою очередь могут занимать любое положение в пространстве. Преимуществ, которыми обладает червячный редуктор достаточно много и они существенны. Позволяет получить в одной ступени большое по значению передаточное число. Например, червячный редуктор общего назначения обеспечивает передаточное число порядка 80-ти, а специальный червячный редуктор в силах увеличить его до нескольких сотен единиц. Обладает исключительной бесшумностью, плавностью хода и эффектом самоторможения при определенных передаточных числах. Таким образом, редуктор с червячной передачей позволяет исключить из конструкции привода дополнительное тормозное устройство. Именно поэтому червячный редуктор, используют как составную часть мотор-редукторов устанавливаемых в троллейбусах, турбинах, металлорежущих станках, подъемниках, т.е. везде, где плавная остановка привода принципиально важна. Имеет малую стоимость, небольшие габариты и незначительный вес. Червячный редуктор достаточно простое устройство, что является залогом высокой надежности и возможности предельно длительного использования без поломок и сбоев. На сегодняшний день червячный редуктор считается одним из самых востребованных типов привода в подавляющем большинстве отраслей промышленности и сельском хозяйстве. Различают дноступенчатые, двухступенчатые, глобоидные червячные редуктора. Эксплуатируются в районах с умеренным, сухим, влажным и тропическим климатами. Внешняя среда не агрессивная и не взрывоопасная. С 1, 2, 3, 4 категориями размещения по ГОСТу 15150-69. Нагрузка на данные редуктора может быть постоянная или с периодическими остановками с вращениями валов в любую сторону. Редукторы Ч 100, Ч 125, Ч 160 изготовляются с лапами отлитыми совместно с корпусом, что позволяет производить монтаж и эксплуатацию с любым расположением червячной пары (червячный вал под колесом или над колесом, червячный вал или вал колеса вертикальны при креплении редуктора к боковой вертикальной стенке или кронштейну, который изготавливается самим потребителем). Пример условного обозначения при заказе: Ч 100 - 40 - 51 - У3 - В, где Ч - тип редуктора, 100 - межосевое расстояние, 40 - передаточное число, 51 - вариант сборки, У3 - климатическое исполнение, В - редуктор с вентилятором.
