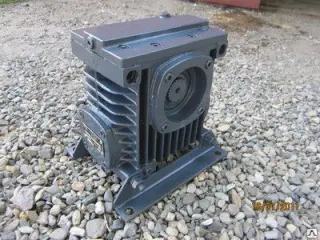

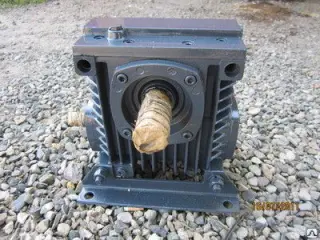

Редуктор червячный 2Ч63‑10‑51‑КЦ‑У2.

Редуктор 2Ч63‑10‑51‑КЦ‑У2 предназначен для механизмов, где критически важны: точное регулирование скорости вращения; стабильность крутящего момента при циклических и ударных нагрузках; компактность конструкции при высокой нагрузочной способности; возможность реверсивной работы; длительный межсервисный интервал. Устройство оптимально для применения в: конвейерных системах средней производительности; подъёмно‑транспортном оборудовании; смесительных установках и дозаторах непрерывного действия; станках металло- и деревообработки; насосных и вентиляционных агрегатах; оборудовании пищевой и химической промышленности. Расшифровка обозначения 2Ч — тип редуктора (червячный, двухступенчатый); 63 — межосевое расстояние, мм; 10 — передаточное число; 51 — вариант сборки; КЦ — исполнение концов валов (конический вход, цилиндрический выход); У2 — климатическое исполнение и категория размещения (умеренный климат, работа под навесом или в помещениях). Конструктивные особенности Одноступенчатая  червячная передача для повышения КПД и нагрузочной способности; червяки из легированной стали с закалкой до HRC 58–62; бронзовые колёса (БрОЦС 5‑5‑5) с износостойкими венцами; чугунный корпус с рёбрами охлаждения и усиленными монтажными лапами; роликовые подшипники на выходных валах для повышенной грузоподъёмности; двойные манжетные уплотнения для защиты от пыли и утечки масла; смотровое окно и сервисные пробки для удобства обслуживания; комбинированное исполнение валов (КЦ): конический входной вал для надёжного соединения с муфтой, цилиндрический выходной — для простоты монтажа исполнительного механизма. Ключевые преимущества высокий КПД (не менее 87 %) при передаточном числе 10; увеличенный крутящий момент (150\ \text{Н·м} при 1000 об/мин); низкий уровень шума (≤ 65 дБ) и вибраций; компактность и умеренная масса (14 кг); совместимость с общепромышленными электродвигателями (АИР, 5А, 4АМ); устойчивость к запылённости среды (до 10 мг/м³); простота обслуживания (межсервисный интервал — до 6 месяцев); надёжность при частых пусках/остановах. Основные технические характеристики тип: червячный двухступенчатый; модель: 2Ч63‑10‑51‑КЦ‑У2; межосевое расстояние: 63 мм; передаточное число: i=10; номинальный крутящий момент: 150\ \text{Н·м} (при 1000 об/мин); частота вращения входного вала: 1500 об/мин; допускаемая радиальная нагрузка на входном валу: 400 Н; допускаемая радиальная нагрузка на выходном валу: 3500 Н; масса: 14 кг; климатическое исполнение: У2; степень защиты: IP54; температурный диапазон: от −40 ∘C до +50 ∘C; объём заливаемого масла: 0,4–0,7 л; КПД: не менее 87 %; производитель: Россия. Сфера применения ленточные и цепные конвейеры средней грузоподъёмности; тали, лебёдки и подъёмные механизмы; смесители и дозаторы в пищевой и химической промышленности; станки для обработки металлов и древесины; вентиляционные установки средней мощности; насосные станции и компрессорные агрегаты; упаковочное и фасовочное оборудование; линии розлива и дозирования. Условия эксплуатации режимы работы: постоянный или с периодическими остановками (до 24 часов непрерывно); вращение валов: в любую сторону; среда: неагрессивная, невзрывоопасная, запылённость до 10 мг/м³; монтаж: горизонтальное положение (основанием вниз) на жёсткой опоре; соосность валов: ±0,05 мм; обслуживание: контроль уровня масла, проверка уплотнений, регулировка подшипников после первых 2 часов работы. редукторы червячные одноступенчатые типа 2ЧМ Назначение. Редукторы червячные одноступенчатые серии 2ЧМ являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов. Условия применения. нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная; работа длительная (до 24 ч. в сутки) или с периодическими остановками; вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин; атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3; климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категории размещения 4) по ГОСТ 15150 — 69.  Червячный редуктор получил свое название благодаря наличию в его конструкции червячной передачи, где червяком называют винт, имеющий либо трапециевидную, либо близкую к ней по форме резьбу. Применяется червячный редуктор для передачи крутящего момента между перпендикулярно скрещивающимися осями, посредством червячного колеса и сопряжённого с ним червяка. Оси в свою очередь могут занимать любое положение в пространстве. Преимуществ, которыми обладает червячный редуктор достаточно много и они существенны. Позволяет получить в одной ступени большое по значению передаточное число. Например, червячный редуктор общего назначения обеспечивает передаточное число порядка 80-ти, а специальный червячный редуктор в силах увеличить его до нескольких сотен единиц. Обладает исключительной бесшумностью, плавностью хода и эффектом самоторможения при определенных передаточных числах. Таким образом, редуктор с червячной передачей позволяет исключить из конструкции привода дополнительное тормозное устройство. Именно поэтому червячный редуктор, используют как составную часть мотор-редукторов устанавливаемых в троллейбусах, турбинах, металлорежущих станках, подъемниках, т.е. везде, где плавная остановка привода принципиально важна. Имеет малую стоимость, небольшие габариты и незначительный вес. Червячный редуктор достаточно простое устройство, что является залогом высокой надежности и возможности предельно длительного использования без поломок и сбоев. На сегодняшний день червячный редуктор считается одним из самых востребованных типов привода в подавляющем большинстве отраслей промышленности и сельском хозяйстве. Различают дноступенчатые, двухступенчатые, глобоидные червячные редуктора. Эксплуатируются в районах с умеренным, сухим, влажным и тропическим климатами. Внешняя среда не агрессивная и не взрывоопасная. С 1, 2, 3, 4 категориями размещения по ГОСТу 15150-69. Нагрузка на данные редуктора может быть постоянная или с периодическими остановками с вращениями валов в любую сторону. Редукторы Ч 100, Ч 125, Ч 160 изготовляются с лапами отлитыми совместно с корпусом, что позволяет производить монтаж и эксплуатацию с любым расположением червячной пары (червячный вал под колесом или над колесом, червячный вал или вал колеса вертикальны при креплении редуктора к боковой вертикальной стенке или кронштейну, который изготавливается самим потребителем). Пример условного обозначения при заказе: Ч 100 - 40 - 51 - У3 - В, где Ч - тип редуктора, 100 - межосевое расстояние, 40 - передаточное число, 51 - вариант сборки, У3 - климатическое исполнение, В - редуктор с вентилятором.
