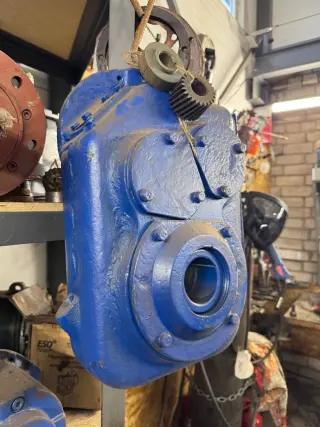

Вертикальный цилиндрический редуктор РВЦ-220

Кинематическая схема редуктора имеет свою особенность. Общее межцентровое расстояние редуктора, равное 220 мм, меньше суммарного межцентрового расстояния трёх цилиндрических ступеней, то есть расстояние от оси входного вала до оси выходного вала меньше суммы расстояний между осями всех ступеней. Объясняется это тем, что оси ступеней не расположены на одной линии. Такая компоновка позволяет уменьшить габариты редуктора и улучшить смазку быстроходной первой ступени, расположенной в верхней части вертикального корпуса. Ниже в каталоге приведены технические характеристики и размеры редуктора РВЦ-220. При компоновке мотор-редуктора РВЦ-220 возможно применять как общепромышленные электродвигатели, так и со встроенным электромагнитным тормозом.
