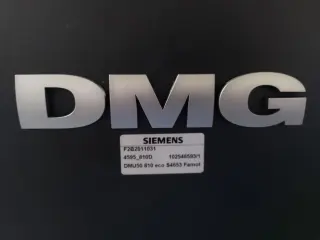

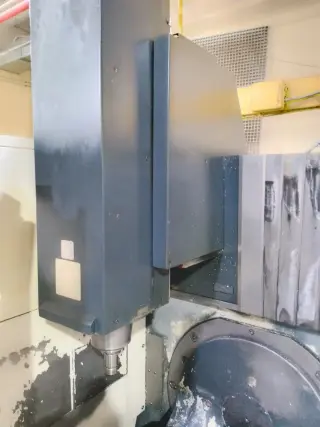

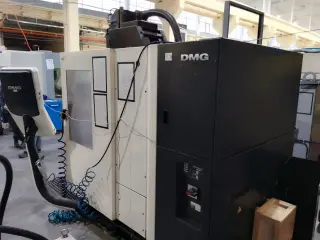

Вертикально-фрезерный обрабатывающий центр DMU 50 ECO

Тип конструкции станка – планетарный стол;

Тип станины станка – литая;

Материал станины – чугун;

Количество координат станка – 5;

Количество одновременно управляемых координат станка -3;

Емкость бака для СОЖ – 360 л;

Производительность насоса подачи СОЖ – 16 л/мин;

Точность позиционирования по ISO 230-2:

- по оси X – 6 мкм;

- по оси Y – 6 мкм;

- по оси Z – 6 мкм;

- по оси B – 16 угл. сек.;

- по оси C – 16 угл. сек.

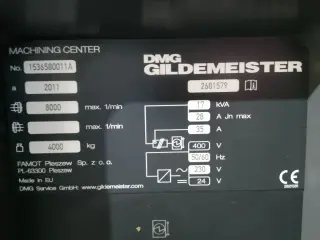

Давление сжатого воздуха на входе станка – 6 бар;

Напряжение питания станка – 380 В;

Номинальная частота питающей электросети – 50 Гц;

Суммарная потребляемая мощность – 50 кВА;

Габаритные размеры станка (Д*Ш*В) – 6115*4935*2530 мм;

Масса станка – 4200 кг;

Тип направляющих станка – качения (роликовые);

Тип привода исполнительного звена станка – ШВП;

Максимальный ход по осям:

- по оси X – 500 мм;

- по оси Y – 450 мм;

- по оси Z – 400 мм.

Максимальный поворот по осям:

- по оси B - 115°;

- по оси C - 360°.

Максимальная скорость рабочей подачи:

- по оси X – 24000 мм/мин;

- по оси Y – 24000 мм/мин;

- по оси Z – 24000 мм/мин.

Максимальная скорость холостой подачи:

- по оси X – 30000 мм/мин;

- по оси Y – 30000 мм/мин;

- по оси Z – 30000 мм/мин;

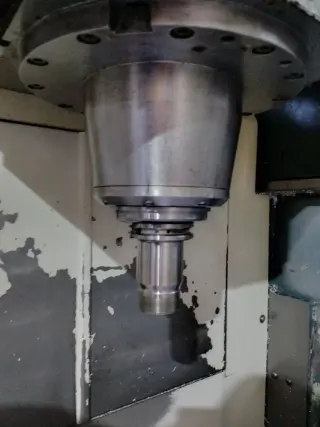

Тип привода шпинделя – прямой;

Диапазон частот вращения шпинделя – 20…8000;

Постоянный крутящий момент шпинделя – 57 Н*м;

Пиковый крутящий момент шпинделя – 83 Н*м;

Постоянная мощность шпинделя – 9 кВт;

Пиковая мощность шпинделя – 17 кВт;

Типоразмер конуса шпинделя – SK40;

Тип зажима инструмента - DIN69872;

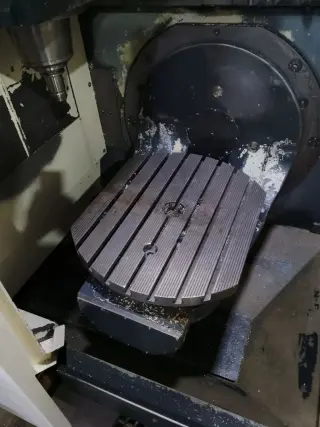

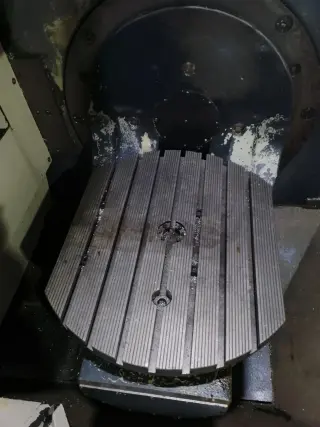

Длина рабочей поверхности стола – 630 мм;

Ширина рабочей поверхности стола – 500 мм;

Диаметр рабочей поверхности стола – 630 мм;

Максимальная грузоподъемность стола – 200 кг;

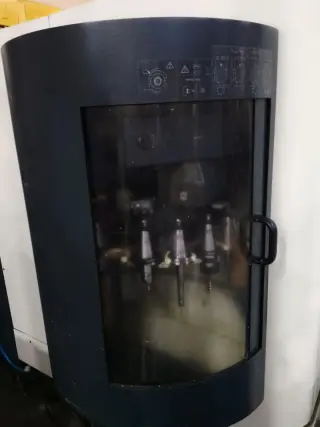

Тип инструментального магазина – барабанный;

Количество инструментов в магазине – 16 шт.;

Время смены инструмента – 12 с;

Максимальный диаметр инструмента – 80 мм;

Максимальный диаметр инструмента при свободных смежных ячейках барабана – 130 мм;

Максимальная длина инструмента - 300 мм;

Максимальная масса одного инструмента – 6 кг;

Диагональ дисплея системы ЧПУ – 19”;

Объем встроенной памяти системы ЧПУ – 16 Мб;

Время обработки кадра – 1,5 мс;

Модель системы ЧПУ – Siemens SINUMERIK 840D SL.

Станок находится в Нижнем Новгороде, Ленинский район, находится в исправном состоянии, цена договорная.
