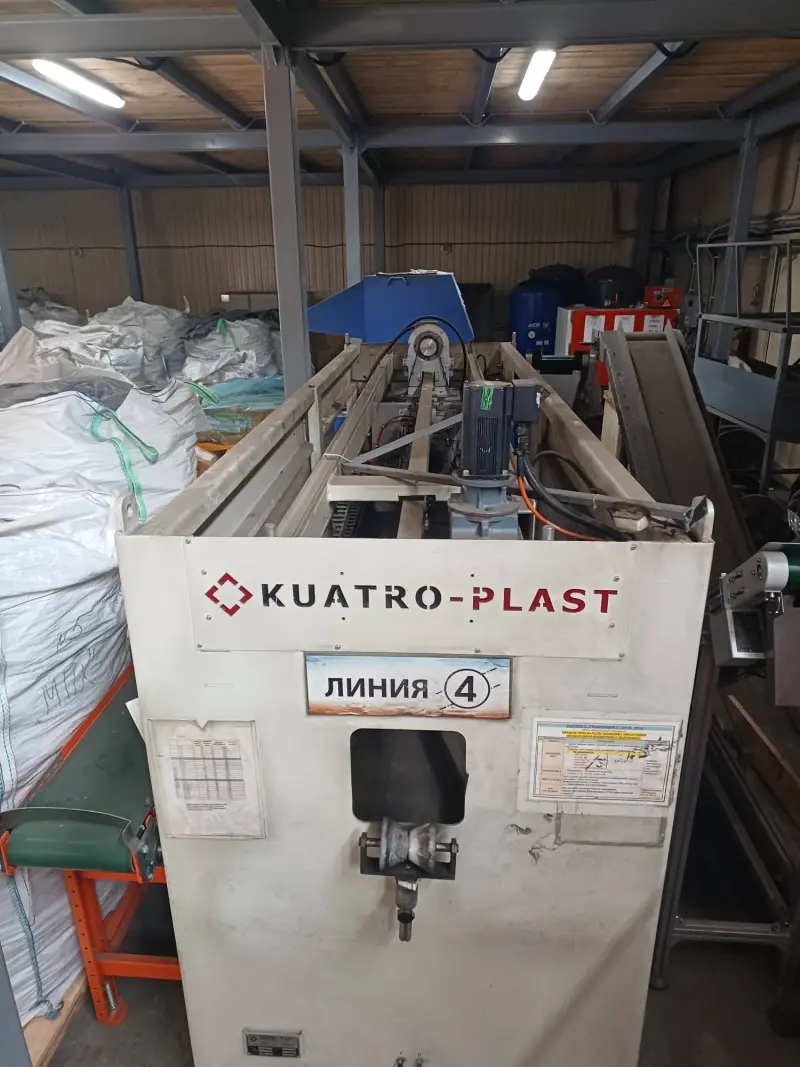

Отрезная станция KUATRO-PLAST 63-160ММ канашка

Вагон для установки в отрезное устройство для отрезания труб до Ø 160 мм ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ К ЭКСТРУЗИОННОЙ ЛИНИИ К ОТРЕЗНОМУ УСТРОЙСТВУ ДЛЯ ПРОИЗВОДСТВА ТРЕХ СЛОЙНОЙ ТРУБЫ ИЗ ППР СО СТЕКЛОМ ДИАМЕТРОМ Ø до 160 мм (160PPR-C PIPE CUTTER LINE) 1. Год выпуска: 2020г. 2. Серийный номер: отсутствует 3. Для выпуска диаметра труб: Ø50-160мм 4. Тип Ø160 mm PPR-C Pipe Cutter Vagon 5. Производитель: KUATRO PLASTIK MAK. SAN. VETIC. LTD. STI., Турция Применение трубы: для водоснабжения, холодная и горячая вода. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1. Вагон для установки в отрезное устройство для отрезания труб до Ø 160 мм -Корпус 500х500х500 с креплением в отрезное устройство -Держатель для отрезного устройства -Направляющие для передачи вращающего движения держателя -Мотор-редуктор 2кВт -Пневмоустройство держателей трубы для фиксации вагона и трубы при отрезе. Page 1 of 3 Page 2 of 3 Kuatro Plast . Общее описание: Вагон для установки в отрезное устройство для отрезания труб до Ø 160 мм является частью отрезного устройства экструзионной линии для производства труб. Представляет собой корпус размером 500х500х500 со сквозным отверстием по центру для прохождения трубы. Произведённые трубы состоят из 3-х слоёв внутреннего, среднего и наружного. Такие трубы считаются более прочными и устойчивыми к горячей воде. Для среднего слоя используется алюминиевая фольга, для наружного и внутреннего слов используется ППР (Полипропилен). Вид и качество сырья меняется в зависимости от производителя. Технологическая схема по отрезанию труб со слоем стекла и последовательность операций выглядят таким образом:  1 — Пластиковая труба проходит через сквозное отверстие вагона через направляющие  2- От отрезного устройства подается сигнал на вагон при достижении заданной длины отреза трубы. Page 3 of 3 Kuatro Plast  3- Пневмоустройство зажимает трубу в месте отреза.  4- Одновременно включается мотор-редуктор и вращает направляющие на которых установлен держатель отрезного устройства и отрезает трубу. Труба отрезается установленным в держатель тарельчатым ножом.  5 – Одновременно вагон движется в отрезном устройстве синхронно скорости движения трубы.  6- Цикл отреза заканчивается. Мотор-редкутор останавливается и возвращает держатель отрезного устройства в нулевое положение. Держатель для отрезного устройства трубу отпускает. Вагон возвращается в нулевую точку. Расположение вагона (3) для установки в отрезное устройство для отрезания труб до Ø 160 мм в отрезном устройстве: 10 9 8 6 7 54 1 2 3 (1) рама; (2) система прижима; (3) вагон; (4) монтажный кронштейн; (5) поддерживающий ролик; (6) сервопривод перемещения рабочего стола; (7) поддерживающий лоток; (8)опорная рама; (9) пневмоцилиндр; (10) передняя опорная пластина. Расположение отрезного устройства в экструзионной линии для производства трех слойной трубы из
