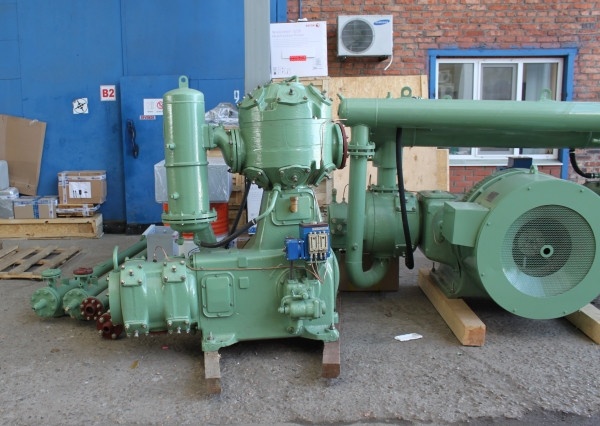

Компрессор 2ГМ4-24/9

Компрессор 2ГМ4-24/9 компрессорная установка 2ГМ4-24/9 стационарный, поршневой, двухступенчатый, оппозитный, с водяным охлаждением, со смазкой 2ГМ4-24/9 и без смазки 2ГМ4-24/9 С цилиндров и сальников. В состав компрессора 2ГМ4-24/9 входят: компрессор, газоохладители, системы охлаждения, автоматического управления и защиты. Компрессор 2ГМ4-24/9 включает следующие основные узлы: базу, цилиндры, электродвигатель. База компрессора 2ГМ4-24/9 состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора (в 2ГМ4-24/9). Рама чугунная литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. Для крепления цилиндров компрессора 2ГМ4-24/9 к раме имеются специальные приливы. В отверстиях поперечных ребер рамы установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов. Компрессор 2ГМ4-24/9 имеет цилиндры двойного действия разного диаметра. Всасывающий и нагнетательный клапаны закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с гайками. Все уплотнение достигаются применением паронитовых прокладок. Поршни дисковые, двойного действия из чугуна, алюминия или стали. Поршневые кольца чугунные. В компрессорах 2ГМ4-24/9 без смазки цилиндров применяются кольца из самосмазывающихся композиционных материалов. Привод компрессора 2ГМ4-24/9 осуществляется от двухскоростного асинхронного электродвигателя, встроенного в раму компрессора 2ГМ4-24/9
