Используются в таких системах, где нет возможности или недопустимо применять электрические сигналы для управления пневмораспределителями (например, при высокой влажности или при опасности поражения электрическим током).
Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".
Управление: Пневматическое, осуществляется путем подачи сжатого воздуха в порт управления (резьба G1/8"). В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с прямым пневматическим управлением.
Функции переключения: Линейка пневмораспределителей с пневмоуправлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.
Монтаж: Возможны два варианта монтажа распределителей :
· Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
· Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).
Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
Общие технические характеристики распределителей с пневмоуправлением
| Параметр | Значение |
| Конструкция | золотникового типа (с прямым управлением) |
| Максимально допустимое давление | 12 бар |
| Минимальное давление управления | 2 бар |
| Рабочее давление | 1,5…8 бар |
| Рабочая среда | фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | 5…50 °С |
| Частота срабатывания | 5 циклов/с |
| Степень защиты | IP 65 |
| Крепление | через сквозные отверстия в корпусе |
| Материал корпуса | анодированный алюминий |
| Время отклика на управляющий сигнал | 0,05 сек. |
| Пневмораспределители | ||
| Наименование | Цена | |
| Пневмораспределитель 4H210-08 | 840 | |
| Пневмораспределитель 4R310-10 | 735 | |
| Пневмораспределитель 4R110-06 | 630 | |

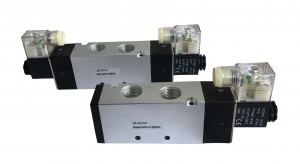

| Пневмораспределитель 4V210-08-220 | 840 | |
| Пневмораспределитель 4V220-08-220 | 1260 | |
| Пневмораспределитель 4V210-08-24 | 840 | |
| Пневмораспределитель 4V220-08-24 | 1260 | |
