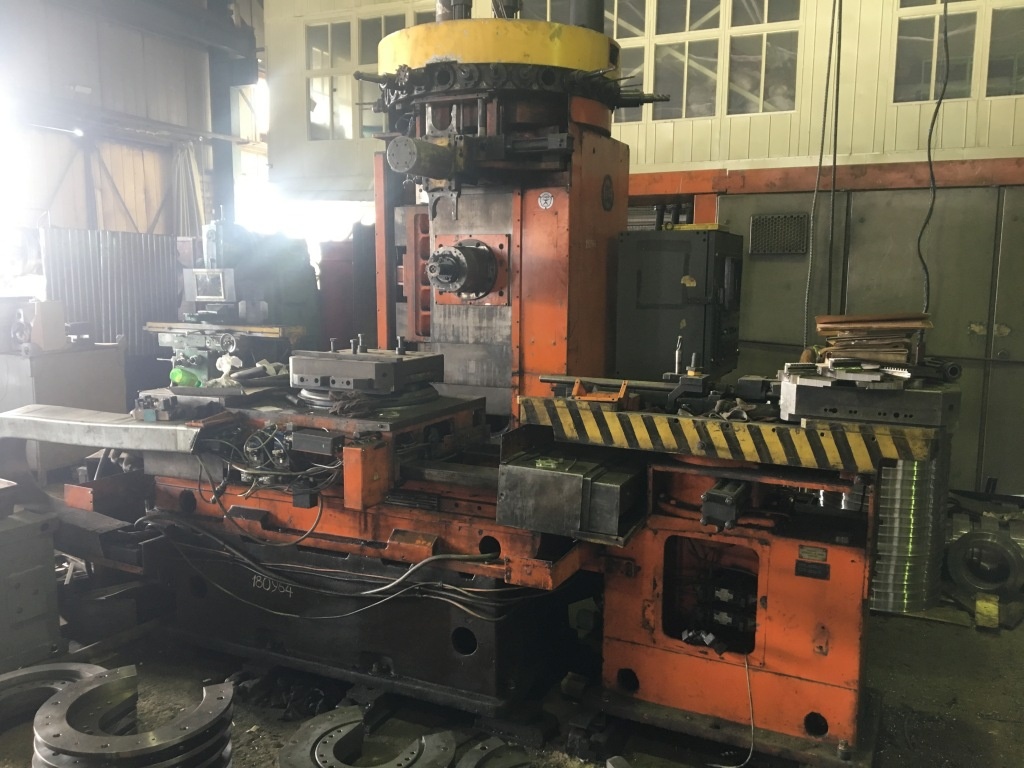

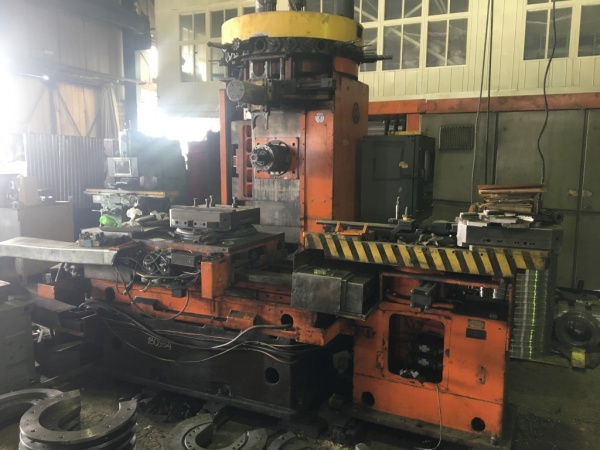

ИР500ПМФ4 ЧПУ FANUC 6ME

Станки модели ир500пмф4 (ир500мф4) предназначены для высокопроизводительной обработки корпусных деталей из различных материалов.

Наибольшая масса обрабатываемого изделия, кг 700
Размеры рабочей поверхности стола, мм 500х500
Частота вращения поворотного стола (с круговой подачей), об/мин 6
Количество позиций поворота стола 120 (через 3°)
Индексируемый поворот стола, угл. с 360000х0,001°
Точность автоматической установки поворота стола ±3
Конус для крепления инструмента в шпинделе ISO 50
Частота вращения шпинделя, об/мин 21,2-3000
Мощность электродвигателя привода вращения шпинделя, кВт 7,5-22
Величина перемещения стола (поперечное), мм 800
Величина перемещения бабки (вертикальное), мм 500
Величина перемещения стойки (продольное), мм 500
Время смены столов-спутников, с 45
Количество столов-спутников в накопителе 2
Рабочие 1подачи стола, шпиндельной бабки, стойки, мм/мин 1-3600
Скорость быстрых установочных перемещений, мм/мин 12000
Емкость инструментального магазина, шт 30
Время смены инструмента, с 5
наибольший диаметр рядом стоящих инструментов, мм 125(160)
Наибольший диаметр инструмента при свободных соседних гнездах, мм 160
Габариты, мм 4450х4625х3205
Масса станка (без электрооборудования, гидростанции, устройств ЧПУ, смены столов-спутников и принадлежностей), кг 9350
