Горизонтальные стальные резервуары РГС, РГДС для нефтепродуктов

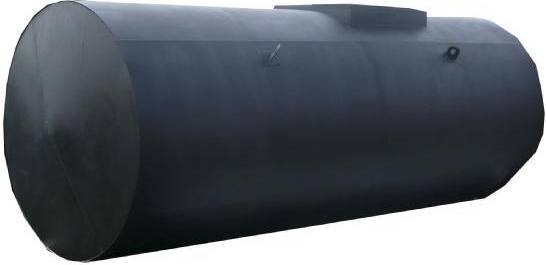

Резервуары горизонтальные стальные (РГС) предназначены для стационарного хранения воды, нефти, нефтепродуктов, технологических смесей и других жидкостей плотностью до 1,3 т/м3. В соответствии с типовыми проектами существует стандартная линейка горизонтальных резервуаров объёмами 3 м3, 5 м3, 10 м3, 25 м3, 50 м3, 75 м3 и 100 м3. Однако, иногда по требованиям заказчиков строят РГС нестандартных объёмов 200 м3, 300 м3, 500 м3 и 1000 м3. Расчетный срок службы горизонтальных стальных резервуаров более 20 лет. Устройство резервуаров горизонтальных стальных (РГС) Резервуар РГС представляет собой стальную конструкцию в виде цилиндра с двумя плоскими, коническими или сферическими днищами. Для придания резервуару большей прочности боковые стенки укрепляют кольцами жесткости. Также ребрами жёсткости могут усиливаться и днища. По техническим требованиям толщина стенок и днища должна быть не менее 4 мм, но в зависимости от хранимого продукта и давления внутри резервуара возможно изготовление из более толстой стали. В верхней части РГС устанавливаются дыхательные клапаны, замерный люк, уровнемер и люк-лаз. Для удобства обслуживания устанавливается стальная лестница с площадкой. В нижней части подключаются трубопроводы. Все конструкции имеют антикоррозионное покрытие. Наземные горизонтальные резервуары устанавливаются на две седловидные опоры, или на две опоры стоечного типа. Опоры могут быть как железобетонными, так и стальными. Различные варианты исполнения резервуаров РГС В стандартном исполнении горизонтальные резервуары изготавливаются из низкоуглеродистой стали с плоскими днищами. Рабочий диапазон температур от минус 40оС до 90 оС. Избыточное давление внутри резервуара до 0,04 МПа. Как правило, резервуары изготавливаются по индивидуальным проектам под конкретные требования заказчика. Так для хранения агрессивных жидких сред, кислот и щелочей резервуары изготавливаются из нержавеющей стали. Ввиду антикоррозийных свойств, гигиеничности и долговечности нержавейки, РГС из неё применяются в пищевой и косметической промышленности. Резервуары с коническими днищами имеют повышенный предел по избыточному давлению – до 0,07 МПа. Для регионов с холодными климатическими условиями резервуары горизонтальные стальные выпускаются в северном исполнении (УХЛ, ХЛ): комплектуются секционными или спиральными подогревателями, устанавливается термоизолирующая рубашка. В качестве наполнителя термоизолирующей рубашки используется рулонный или полистовой кашированный утеплитель из минеральной ваты. Рабочая температура таких резервуаров – до минус 65 оС. Для автозаправочных станций выпускаются резервуары с двойной стенкой (РГСД – резервуары горизонтальные двустенные). Пространство между стенками резервуара заполняется азотом или тосолом; Возможно изготовление емкостей горизонтальных с одной или несколькими камерами (секциями). Камеры образуются герметичными перегородками внутри корпуса резервуара. Таким образом, резервуар РГС получается разделенным на два или несколько отсеков, в которых можно хранить различные жидкости. Особенно это удобно для небольших АЗС: в одном резервуаре хранятся бензины различных сортов, при этом вся система резервуаров и коммуникаций довольно компактная.
