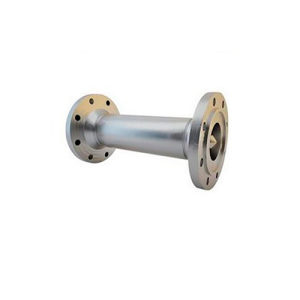

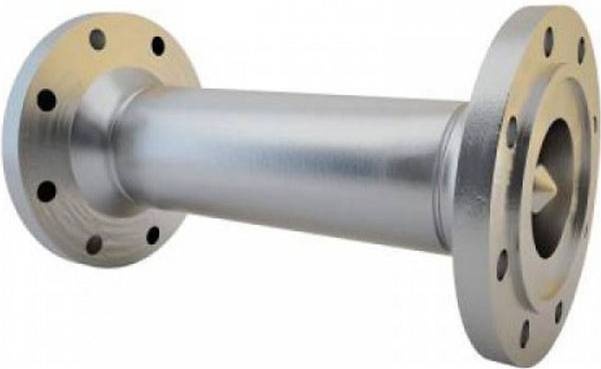

Фильтры сетчатые конусные ФС-VII

Фильтры повсеместно используются в различных системах транспортировки жидких и газообразных сред. Их основная функция — очистка среды от инородных элементов, размеры которых превышают значение используемой в фильтре решетки. Фильтр конусный сетчатый для очистки от механических примесей ФС-VII используется для этих же целей. Эту модель фильтров устанавливают на всасывающем трубопроводе компрессоров, насосов, клапанов или других рабочих элементов для защиты системы от попадания в нее инородных предметов, размеры которых составляют более 0,1 мм. Фильтр можно использовать при работе в системах транспортировки нефтепродуктов, жидких и газообразных углеводородов, воды, газов и газовых смесей. Особенность фильтра состоит в том, что его можно устанавливать как на горизонтальном, так и на вертикальном трубопроводе. Его внутренняя структура работает одинаково хорошо при любом геометрическом расположении аппарата. При выпуске фильтра предприятие-изготовитель пользуется требованиями и нормами, изложенными в ТУ 361600254077080 редакции 2010 года. Условный диаметр фильтра в зависимости от конкретной модели может составлять от 50 до 400 мм. Условное давление — от 16 до 63 кгс/см2 (1,6 – 6,3 МПа). Конструктивно фильтр конусный сетчатый состоит из: корпуса фильтра; элемента фильтра; фланца. При необходимости изготавливаются проушины. Корпус фильтра изготавливается из стали марок 20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т, 15Х5М. Размер ячейки в рабочей сетке — от 0,1 до 4 мм. Площадь свободного сечения относится к свободному сечению рабочего трубопровода как 2,5. Фильтр конусный сетчатый повсеместно используется в различных производственных и технологических системах и является штатным элементом многих конструкций. Он зарекомендовал себя с наилучшей стороны как качественный барьер для очистки жидкостей и газов от инородных элементов.
