Пылевые вентиляторы ВЦП

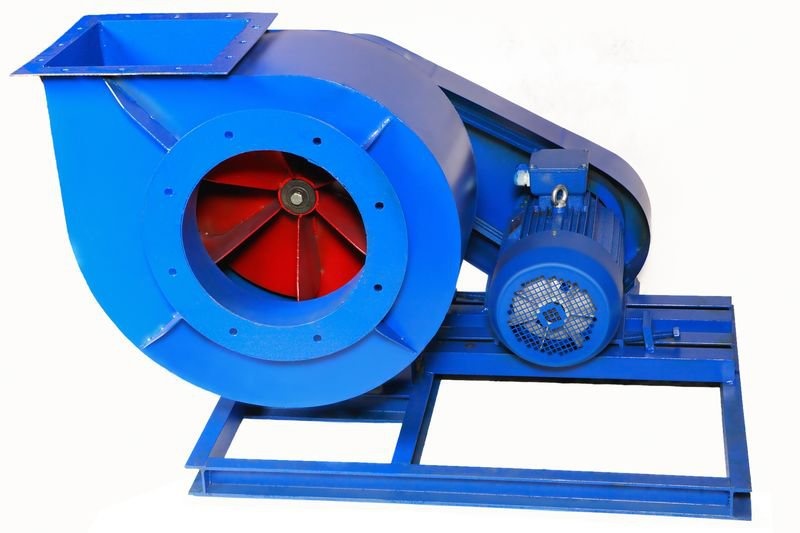

Пылевой вентилятор ВЦП является центробежным вентилятором одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Вентиляторы имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Рабочее колесо пылевых вентиляторов имеет два варианта по исполнению - закрытое и открытое.

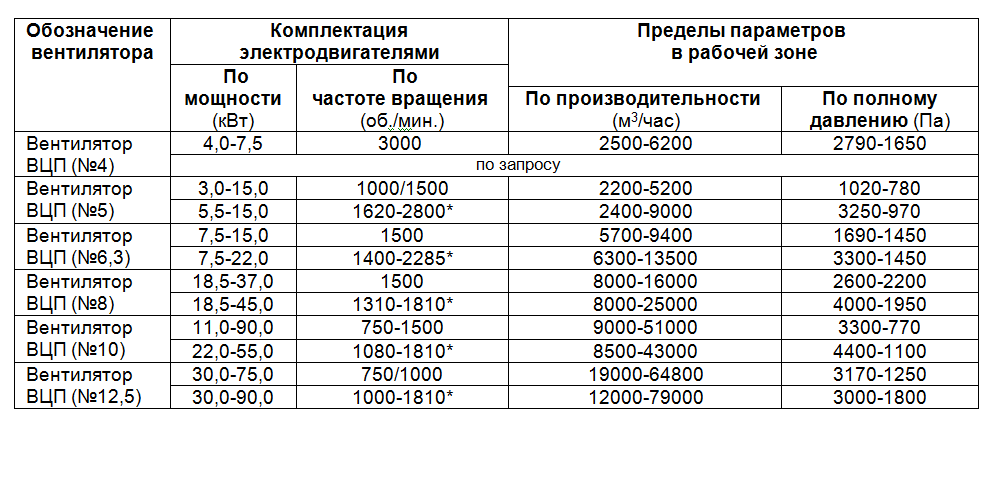

Технические характеристики:
По мощности (кВт) По частоте вращения (об./мин.)
По производительности (м3/час) По полному давлению (Па)
Вентилятор ВЦП (№4) 4, 0-7, 5 3000 2500-6200 2790-1650
Вентилятор ВЦП (№5) 3, 0-15, 0 1000/1500 2200-5200 1020-780
5, 5-15, 0 1620-2800* 2400-9000 3250-970
Вентилятор ВЦП (№6, 3) 7, 5-15, 0 1500 5700-9400 1690-1450
7, 5-22, 0 1400-2285* 6300-13500 3300-1450
Вентилятор ВЦП (№8) 18, 5-37, 0 1500 8000-16000 2600-2200
18, 5-45, 0 1310-1810* 8000-25000 4000-1950
Вентилятор ВЦП (№10) 11, 0-90, 0 750-1500 9000-51000 3300-770
22, 0-55, 0 1080-1810* 8500-43000 4400-1100
Вентилятор ВЦП (№12, 5) 30, 0-75, 0 750/1000 19000-64800 3170-1250
30, 0-90, 0 1000-1810* 12000-79000 3000-1800
