Назначение и область применения.

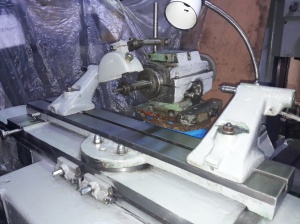

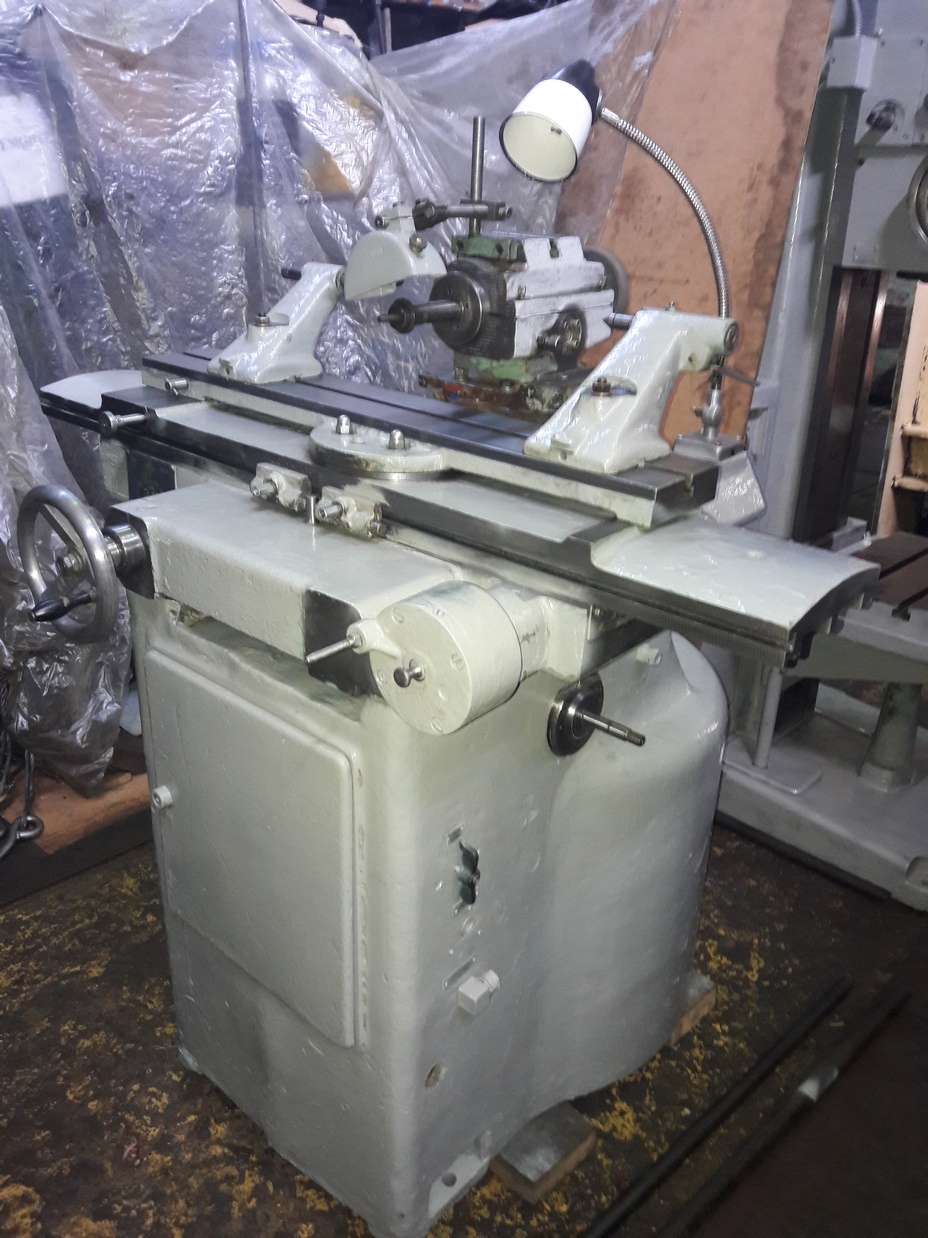

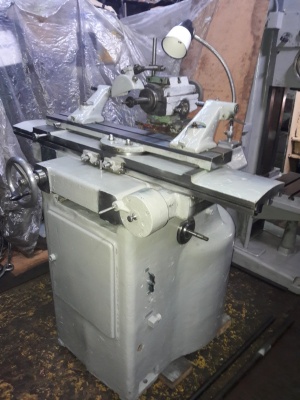

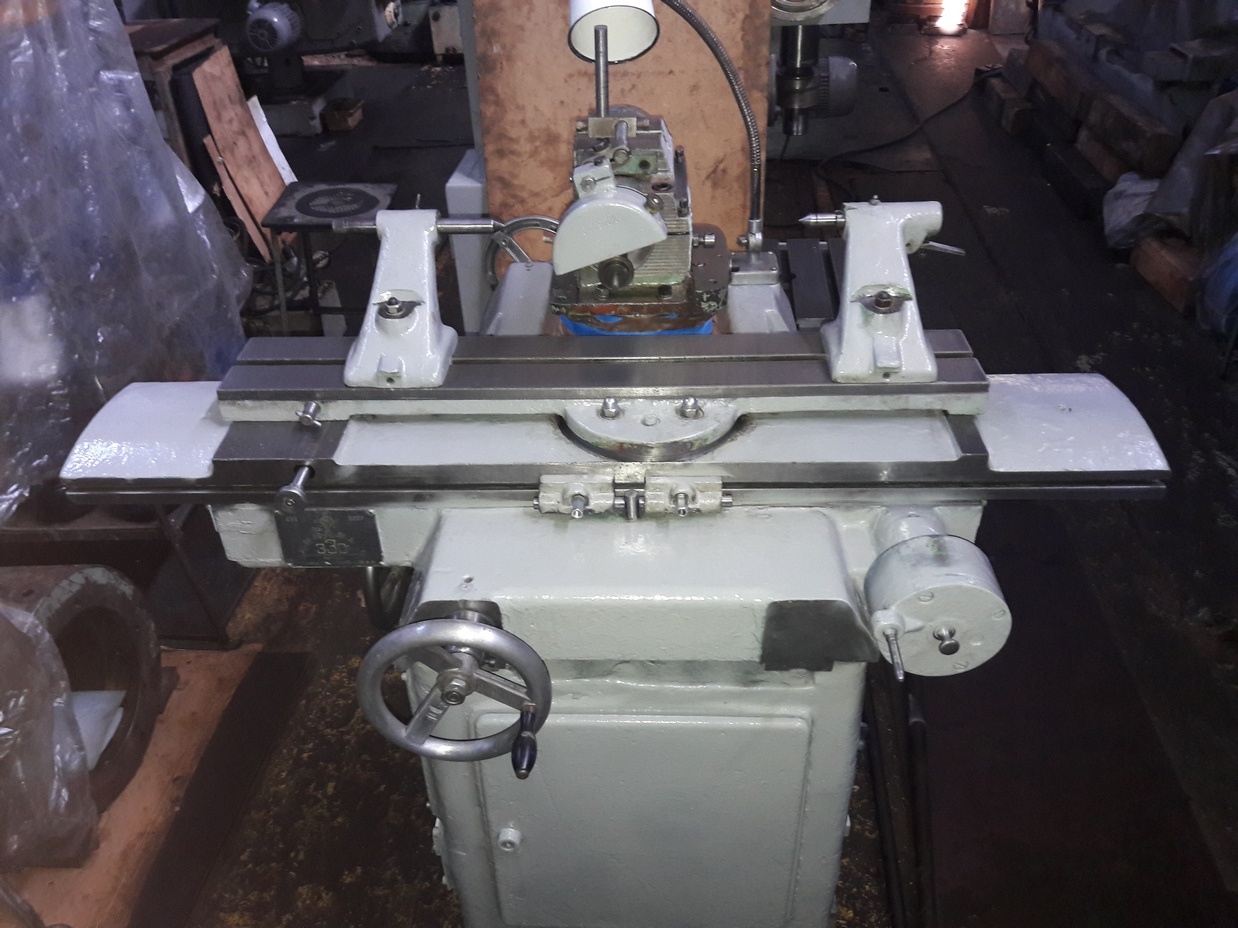

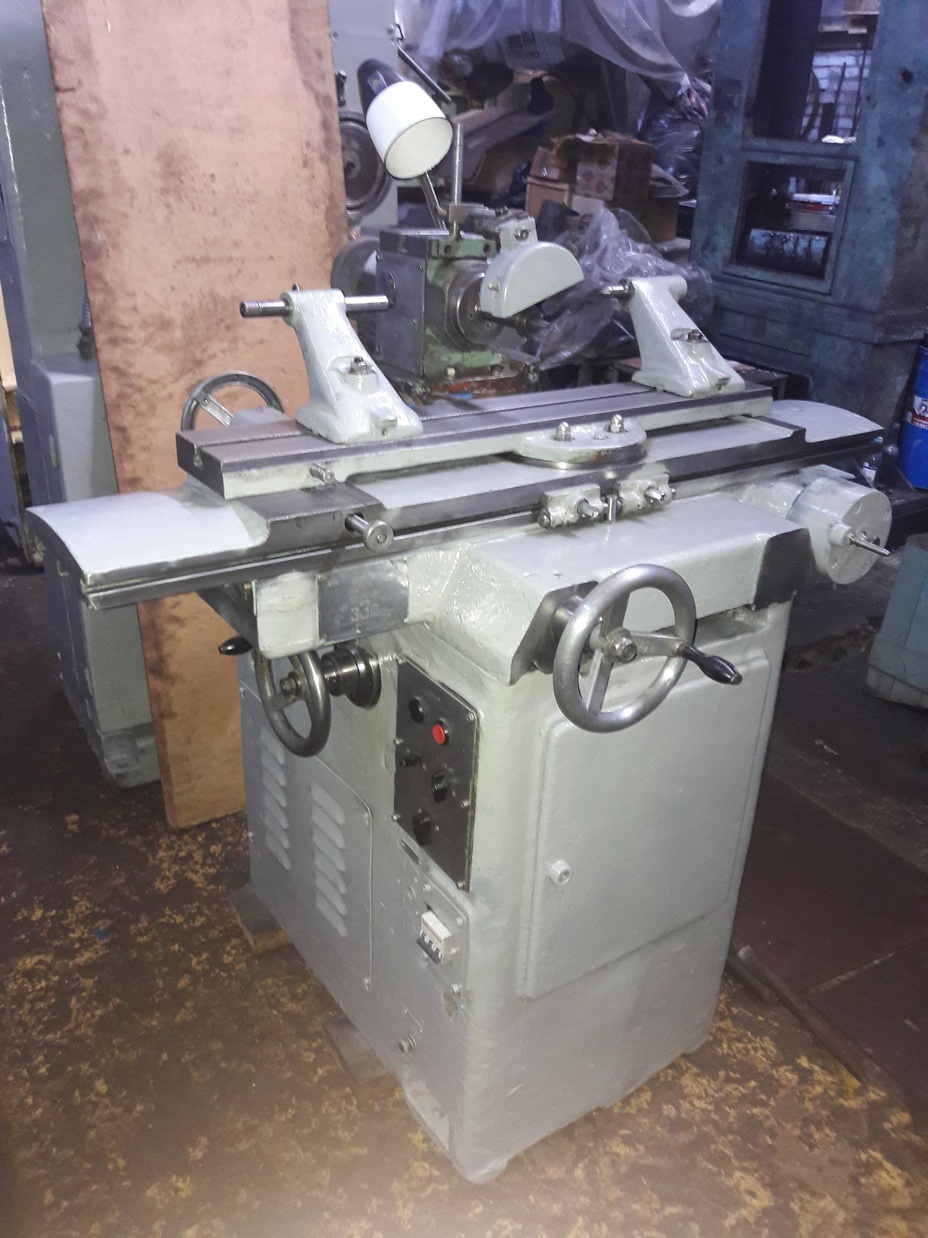

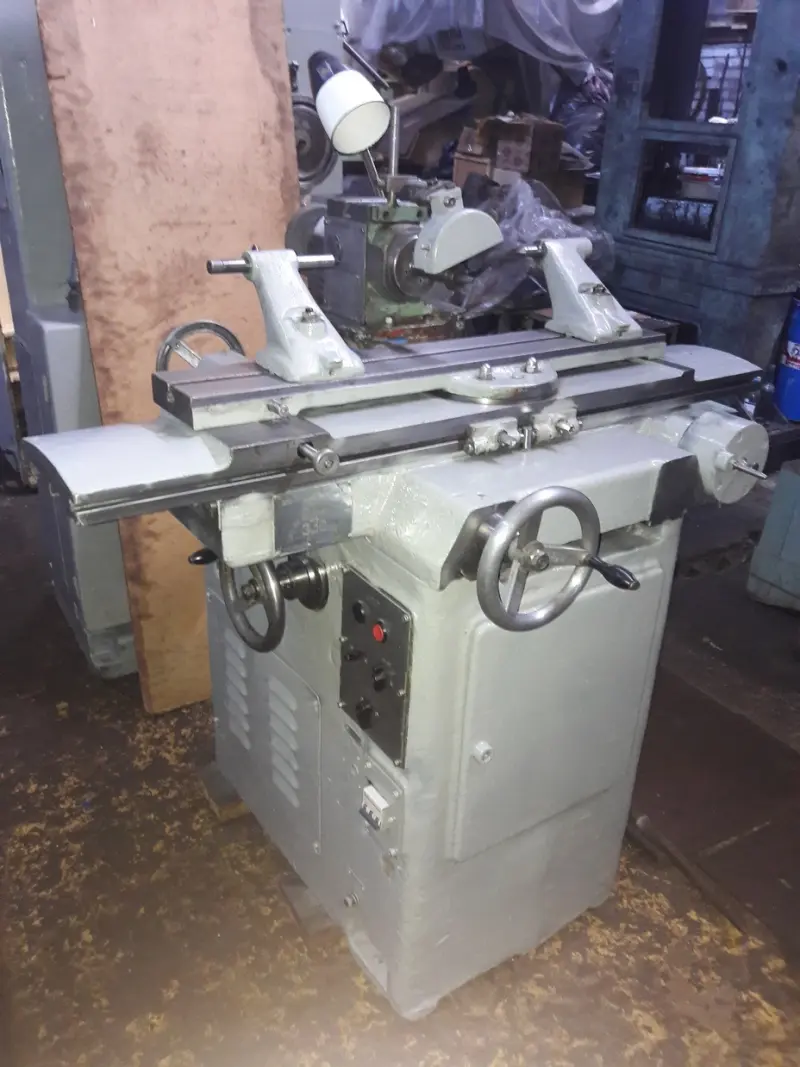

Универсально-заточной станок 3А64М предназначен для затачивания основных видов режущего инструмента с применением, в необходимых случаях, специальных приспособлений.
С помощью специальных приспособлений на станке можно производить круглое (наружное и внутреннее) и плоское шлифование.
Затачивание и шлифование инструментов производится при ручном перемещении инструментов со столом.
Завод-изготовитель
Завод заточных станков, г. Витебск
Год выпуска
1961
Состояние и комплектация
Состояние: рабочий, в хорошем состоянии.
Комплектация: есть документация.
| Основные размеры | |
| Высота центров, мм | 125 |
| Расстояние между центрами передней и задней бабок, мм | 650 |
| Расстояние между центрами универсальной головки и задней бабки, мм | 400 |
| Расстояние между осью шлифовальных кругов и линией центров в горизонтальной плоскости, мм | |
| наибольшее | 300 |
| наименьшее | 70 |
| Стол | |
| Размеры рабочей поверхности, мм: | |
| ширина | 134 |
| длина | 920 |
| Наибольшее перемещение, мм: | |
| продольное | 400 |
| поперечное | 230 |
| Перемещение на один оборот лимба (поперечное) | 2 |
| Перемещение на одно деление лимба (поперечное) | 0,02 |
| Перемещение на оборот планетарного механизма (продольное) | 15 |
| Наибольший угол поворота стола, град. | ±60 |
| Реверсирование | ручное |
| Шлифовальная головка | |
| Наибольшее вертикальное перемещение шлифовальной головки, мм | |
| выше линии центров | 150 |
| ниже линии центров | 55 |
| Вертикальное перемещение шлифовальной головки на один оборот лимба, мм | 2,6 |
| Вертикальное перемещение шлифовальной головки на одно деление лимба, мм | 0,02 |
| Число оборотов шпинделя при положении ремня на: | |
| меньшей ступени шкива | 2000, 4020 |
| большей ступени шкива | 2900, 5820 |
| Наибольший поворот шлифовальной головки, град. | 270 |
| Электродвигатели | |
| Главный привод | |
| ступень 1: | |
| мощность, кВт (л.с.) | 0,75 (1,02) |
| число оборотов в минуту | 1420 |
| ступень 2: | |
| мощность, кВт (л.с.) | 1,0 (1,36) |
| число оборотов в минуту | 2850 |
| Привод приспособления | |
| Ступень 1: | |
| мощность, кВт (л.с.) | 0,27 (0,37) |
| число оборотов в минуту | 1410 |
| Шарикоподшипники | |
| Шпинделя шлифовальной головки: | |
| тип | 36207 |
| размеры | 35х72х17 |
| класс точности | A |
| количество | 4 |
| Шпинделя универсальной головки: | |
| тип | 212, 214 |
| размеры | 60х100х22 |
| класс точности | АB |
| количество | 2 |
| Шпинделя приспособления для заточки концевого инструмента: | |
| тип | 36206 |
| размеры | 30х62х16 |
| класс точности | AB |
| количество | 2 |
| Ремни | |
| Шпинделя шлифовальной головки: | |
| тип | клиновой, ГОСТ 1234‑45 |
| нормальный размер | 02240 |
| количество | 1 |
| Приспособления для круглого шлифования: | |
| тип | клиновой, ГОСТ 1234‑45 |
| нормальный размер | 01000 |
| количество | 1 |
| Габариты и вес станка | |
| Длина, мм | 1700 |
| Ширина, мм | 1460 |
| Высота, мм | 1605 |
| Вес, кг | 1050 |
