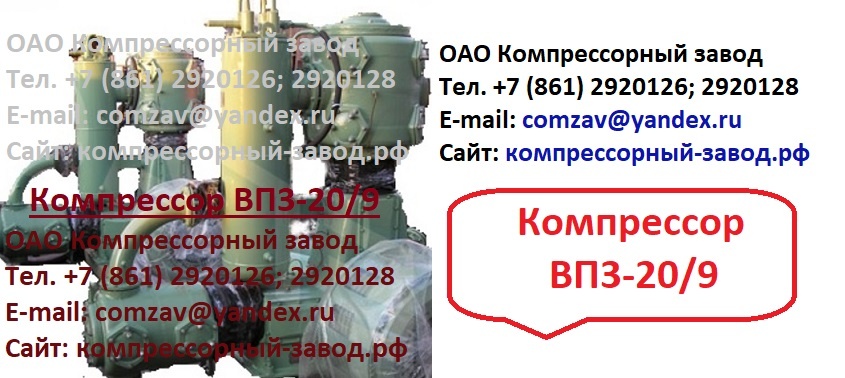

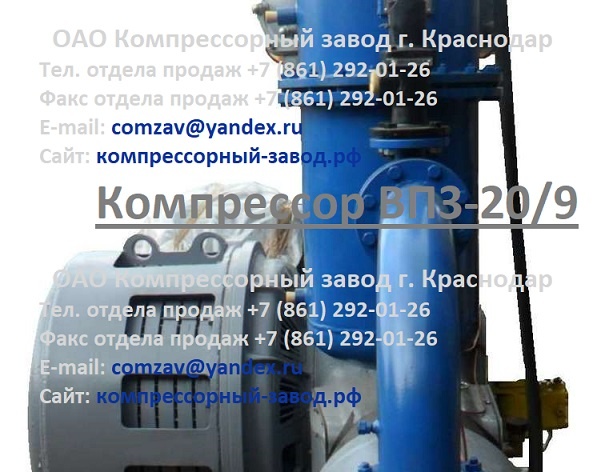

Компрессор ВП3-20/9 изначально с завода состоит из следующих узлов и деталей: цилиндр, поршень, коробка сальниковая, крейцкопф, шатун в сборе, рама (картер), вал коленчатый, холодильник, двигатель с пусковым устройством, отделитель влаги и масла и вспомогательными приборами для контроля качества производительности компрессора ВП3-20/9.

Рама компрессора ВП3-20/9 изготавливается путем выливания из чугуна и является базой для сборки основных узлов компрессора. Рама компрессора воспринимает усилия от кривошипно-шатунного механизма: от сил инерции движущихся и вращающихся частей, крутящих моментов и сил трения. Горизонтальная часть рамы компрессора имеет рабочие поверхности параллели, которые являются опорной поверхностью в работе крейцкопфа.

Узел движения крейцкопфа компрессора ВП3-20/9 имеет люки, закрываемые легкосъемными крышками. В нижней части рама имеет картер для масла, стекающего с крейцкопфного подшипника. Картер закрывается легкосъеной крышкой.
