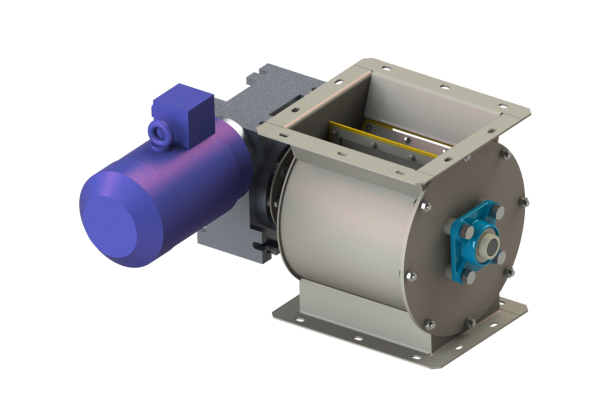

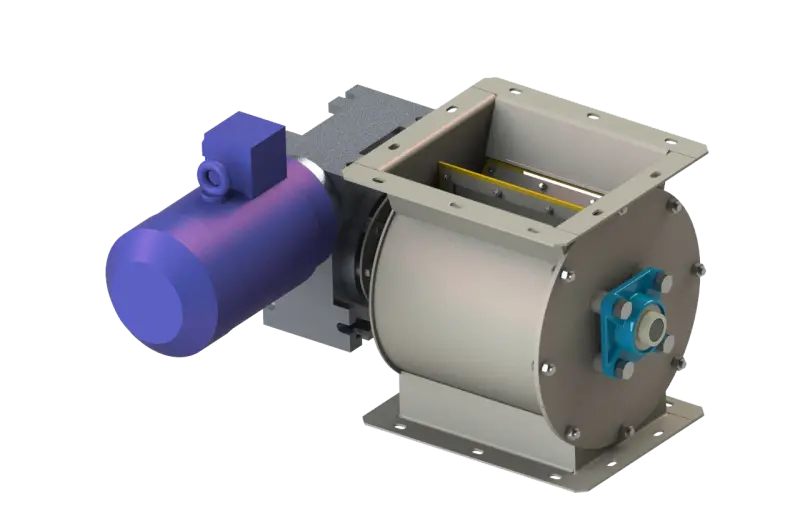

Шлюзовой затвор

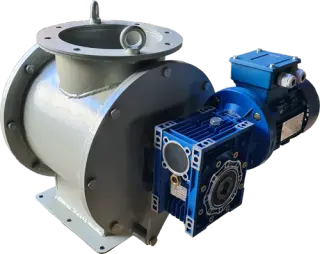

Шлюзовые затворы  предназначены для выпуска сыпучих продуктов из разгрузителей, фильтров, циклонов и др.пневматических установок, в которых давление меньше атмосферного, с целью предотвращения доступа в них атмосферного воздуха.

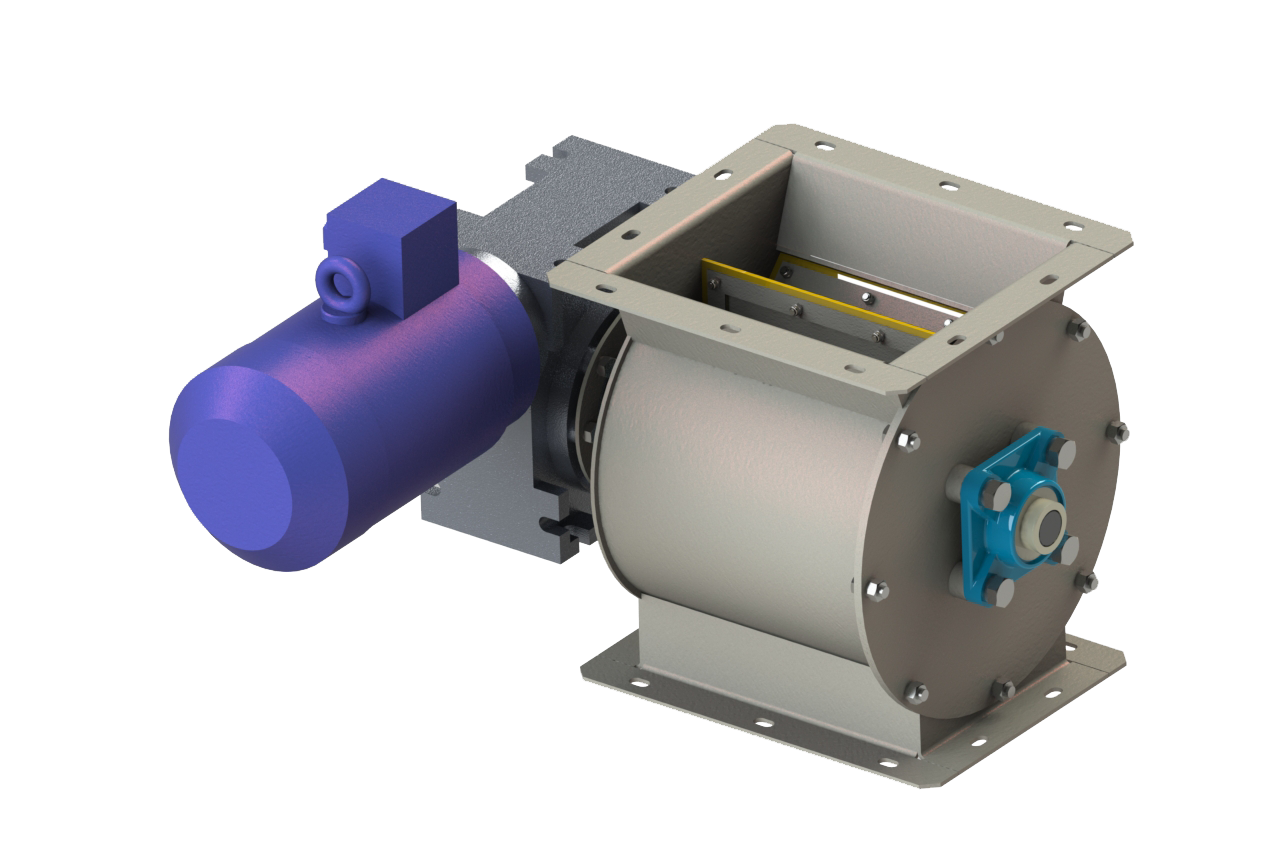

Состоят из чугунного корпуса  цилиндрической формы и вра­щающейся в нем восьмилопастной крыльчатки (ротора)  Для предотвращения излишнего подсоса воздуха крыльчатка устанавливается в цилиндрической части корпуса с минимальным зазором до 0,15 мм на сторону и уплотняется со стороны торцевых крышек  и в местах выхода валов войлочными сальниками. В корпусе имеются специальные продувочные отверстия. Через них за счет вакуума в разгрузителе или фильтре производится продувка затвора воздухом. Продукт непрерывным потоком поступает в верхнюю полость шлюзового затвора, откуда вращающимся ротором передается в нижнюю полость и далее – по назначению.
