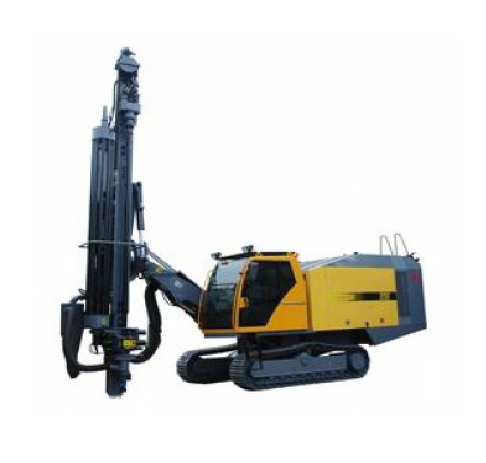

Буровая установка на гусеничном ходу KT20 классифицируется, как мощная самоходная автоматизированная электромеханическая гидропневматическая машина цикличного действия, спроектированная для решения задач по бурению горизонтальных или вертикальных скважин глубиной до 36 м в ходе геологических работ. Наиболее распространённое применение – выполнение задач в горнодобывающей отрасли.
Буровая гусеничная установка KT20 обладает манёвренной ходовой частью с возможностью отслеживания колебаний шасси, что позволяет без значительных затруднений перемещаться и бурить на холмистой местности. Все элементы гидравлики и электрические схемы поставляются известными брендами. Установлены дизельные двигатели компании Caterpillar. Машина адаптирована для использования широкого спектра исполнительного бурового инструмента. Необходимая мощность в работе обеспечивается высоким пневматическим давлением. Гидравлика манипулятора стрелы, в совокупностью с широкими возможностями поворота лафета, обеспечивают достаточную маневренность на площадке бурения. Сухой пылесборник существенно снижает загрязнение окружающей среды.
Гусеничная буровая KT20 управляется из герметичной и комфортабельной кабины оператора, в структуру которой, кроме прочего, включены удобное кресло, системы отопления и кондиционирования воздуха.
Технические характеристики:
| Модель | KT20 |
| Твердость породы | f=6 - 20 |
| Диаметр буровой скважины | 135-190 мм |
| Глубина экономического бурения | 36 м (с автоматическим соединением штанг) |
| Скорость движения | 0 - 3 км/ч |
| Преодолеваемый подъем | 25° |
| Дорожный просвет | 430 мм |
| Мощность двигателя | 287 кВт |
| Дизельный двигатель | Caterpillar-C11 |
| Производительность винтового компрессора | 22 м³/мин |
| Номинальная мощность винтового компрессора | 20 бар |
| Габаритные размеры установки (Д × Ш × В) | 11110 × 2720 × 3200мм |
| Масса | 23000 кг |
| Скорость вращения | 0 - 107 об/мин |
| Крутящий момент | 4100 Н/м |
| Максимальное тяговое усилие | 45000 Н |
| Угол запрокидывания аппарели | 125° |
| Угол подъема аппарели | вправо: 97°; влево: 33° |
| Угол бокового поворота аппарели | вправо: 46°; влево: 15° |
| Угол регулировки шасси | вверх: 10°; вниз: 10° |
| Расстояние выдвижения | 4000 мм |
| Наращивание длины | 1200 мм |
| Буровой молот | HD55A/HD65A |
| Буровая штанга | 102 × 5000 мм |
| Способ удаления пыли | сухой способ (вихревой ламинарный, гидравлический привод) |
| Способ соединения буровых штанг | автоматический |
| Способ автоматического противозаклинивания | с электрогидравлическим управлением |
| Способ смазки буровых штанг | автоматическое распыление масла |
| Способ защиты резьбы буровых штанг | защита с помощью плавающих головок |
| Индикатор угла наклона скважины | двухмерный |
| Индикатор глубины скважины | электронный |
