Реле контроля изоляции

Реле контроля изоляции предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного или постоянного тока в сетях с изолированной нейтралью или с изолированными шинами. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Модели различаются пороговым значением сопротивления изоляции: РКИ-35, РКИ-50, РКИ-500, РКИ-2-300.
Модель РКИ-2-300 применяется в сетях постоянного тока.

Конструкция системы

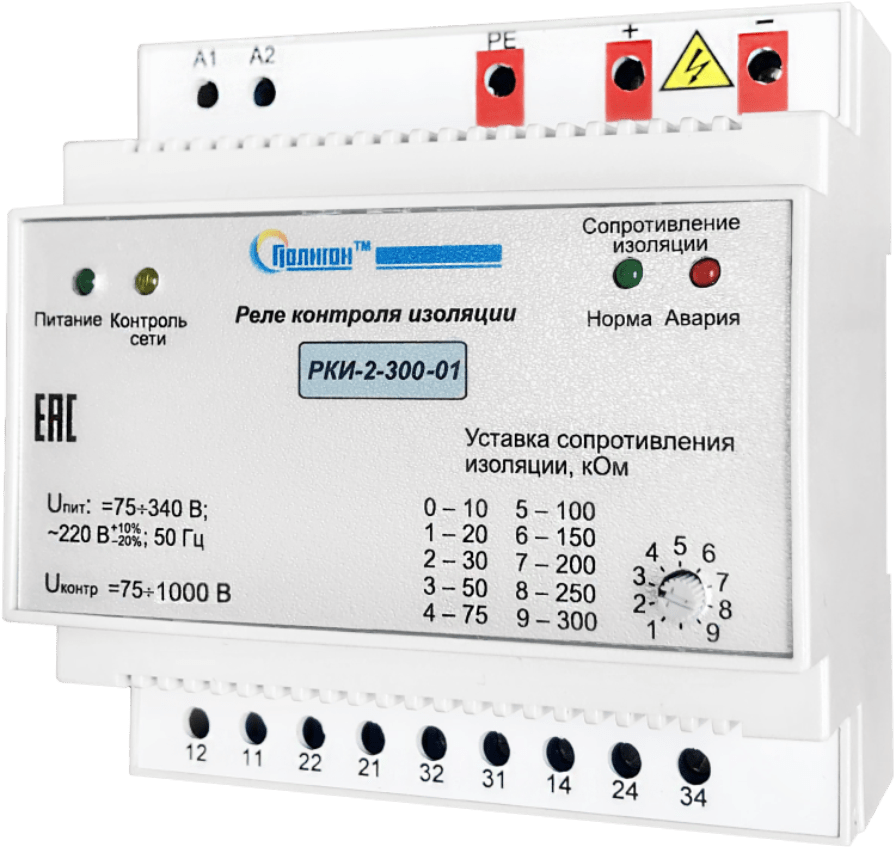

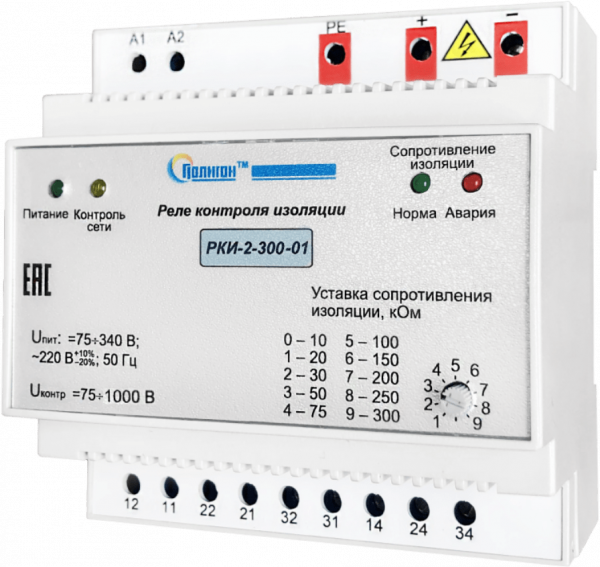

Блок «РКИ» выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».
В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.
Питание реле может осуществляться непосредственно от контролируемой сети или от нестабилизированного источника постоянного напряжения =24 В, =12 В. Цепи питания, измерения и контакта выходного реле гальванически разделены.
