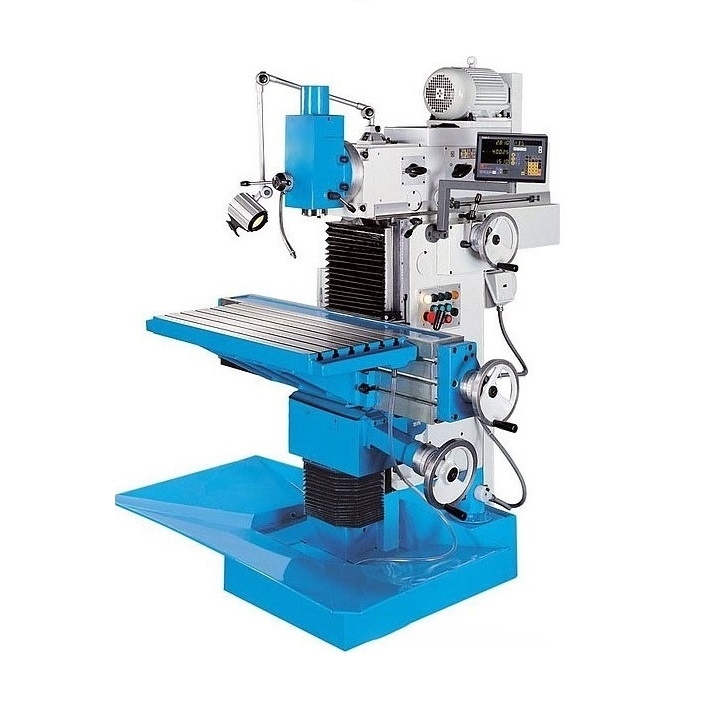

Особенности:
· 3-х осевое устройство цифровой индикации (УЦИ);
· Автoмaтичecкaя пoдaчa пo 3-м ocям;
· Станина из серого чугуна обеспечивает высокую жесткость;
· Отшлифованные и закаленные направляющие;
· Наличие вертикального и горизонтального шпинделей;
· Имеется серьга, с помощью которой возможно проводить резание дисковыми фрезами;
· Вepтикaльная фрезерная гoлoвка с углом поворота 90° градусов;
· Хoд пинoли 80 мм;
· Широкое применение: от гаражных мастерских до опытного производства ;
· Богатый выбор оснастки;
Описание:
· Станок предназначен для работы в условиях единичного и мелкосерийного производства.
· Используется для обработки плоских и фасонных поверхностей цилиндрическими и концевыми фрезами, а также для выполнения таких операций, как - сверление и рассверливание, долбление, центрование, зенкерование, развертывание, растачивание.
· Наличие горизонтального и поворотного вертикального шпинделя увеличивает универсальность станка. А богатый выбор дополнительной оснастки значительно повышают его технологический функционал, делая станок незаменимым в инструментальных цехах и гаражных мастерских.
· Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.
Технические характеристики:
| Параметры | ТМ-4 | |
| Продольное перемещение X, мм | 500 | |
| Поперечное перемещение Y, мм | 400 | |
| Вертикальное перемещение Z, мм | 400 | |
| Размеры рабочего стола, мм | 800 х 400 | |
| Т-образные пазы рабочего стола, мм | 6 х 14 х 63 | |
| Размеры вертикального стола, мм | 1060 х 250 | |
| Т-образные пазы вертикального стола, мм | 3 х 14 х 63 | |
| Наибольшая масса заготовки, кг | 200 кг | |
| Ускоренное перемещение по осям X, Y, Z | 1200 мм/мин | |
| Диапазон рабочих подач по осям Х, Y, Z | 10 – 380 мм/мин | |
| Диапазон частот вращения шпинделя | 40 – 2000 об/мин (18 ступеней) | |
| Конус шпинделя | ISO40 | |
| Ход пиноли | 80 мм | |
| Расстояние от оси горизонтального шпинделя до поверхности стола | горизонтальный шпиндель | 50 – 450 мм |
| вертикальный шпиндель | 50 – 450 мм | |
| Вылет | 540 мм | |
| Мощность главного двигателя | 3 кВт | |
| Мощность двигателя подачи | 1,1 кВт | |
| Электрическое питание | 380 В / 50 Гц / трехфазное | |
| Габариты (Д x Ш x В), мм | 1390х1430х1820 | |
| Масса, кг | 1400 | |
Базовая комплектация:
Дополнительные принадлежности / Инструменты
