Назначение и область применения

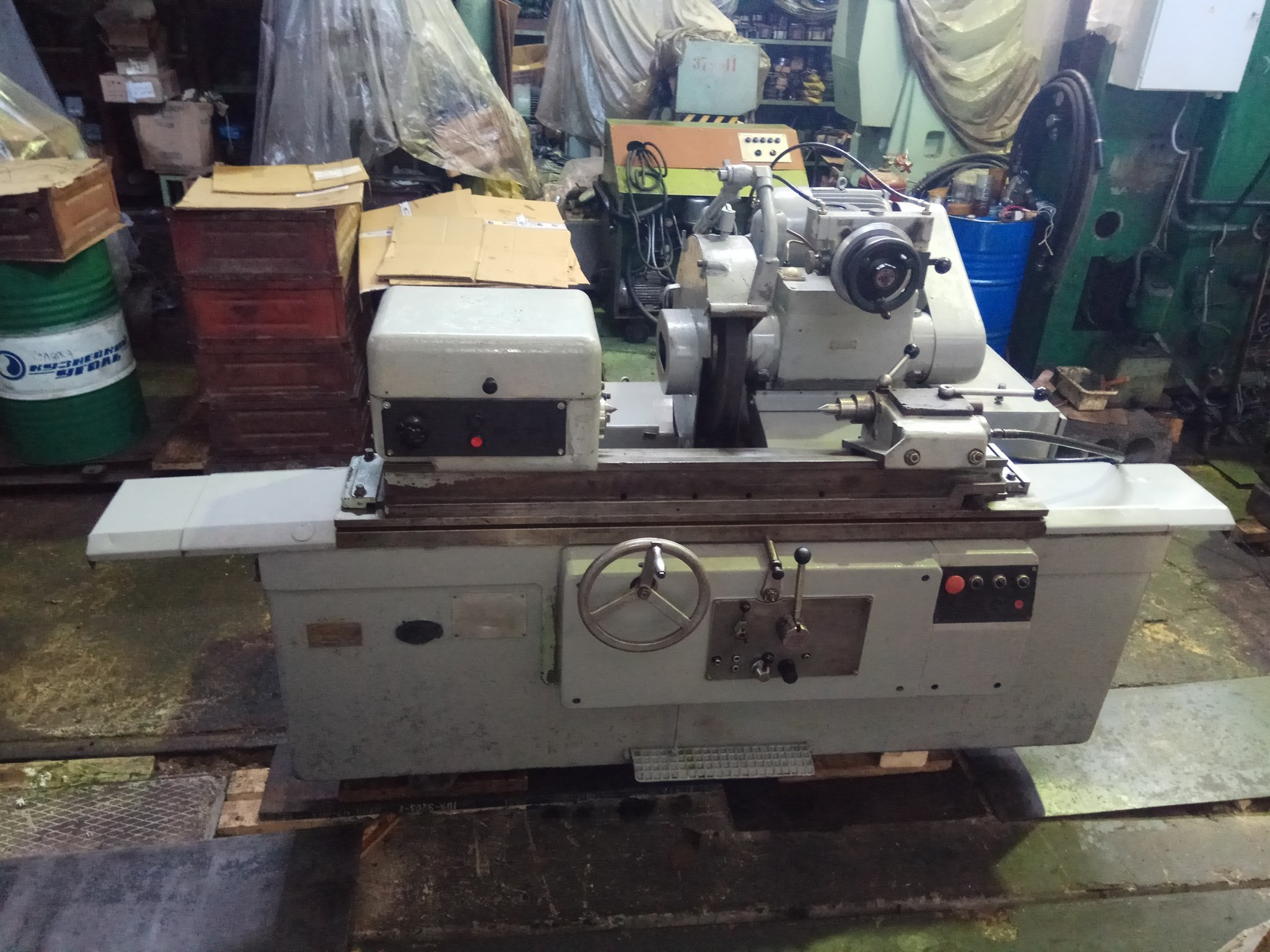

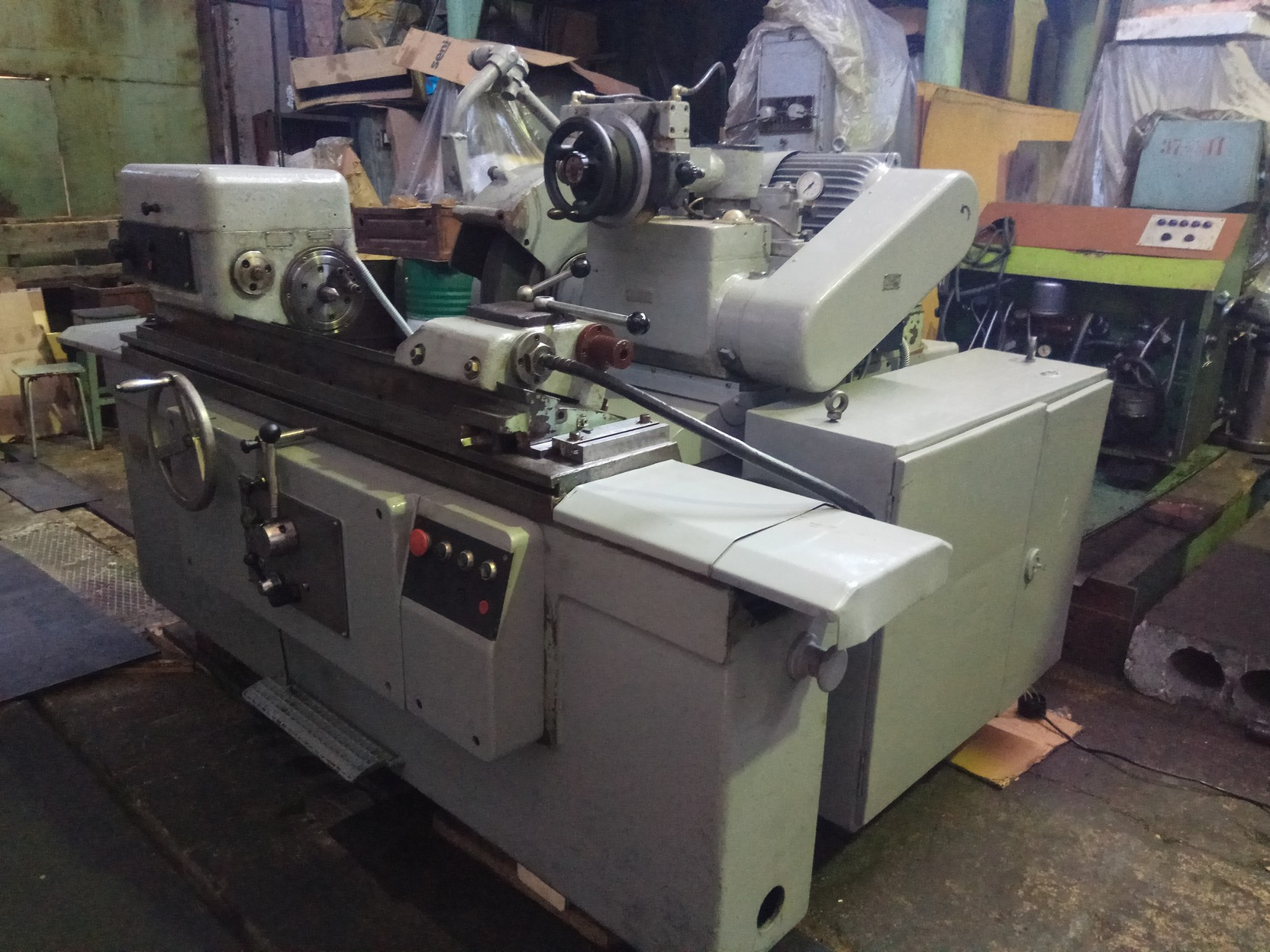

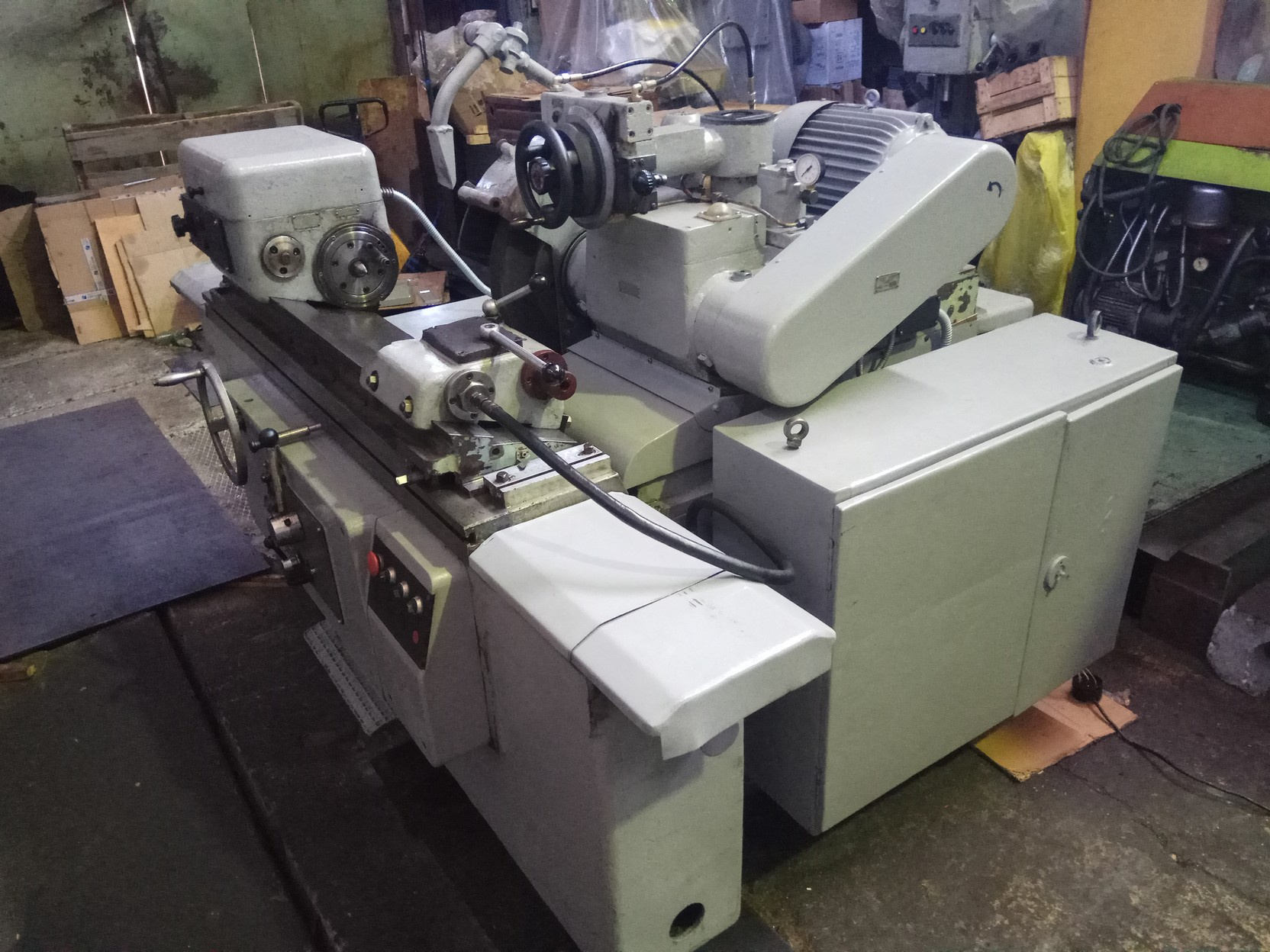

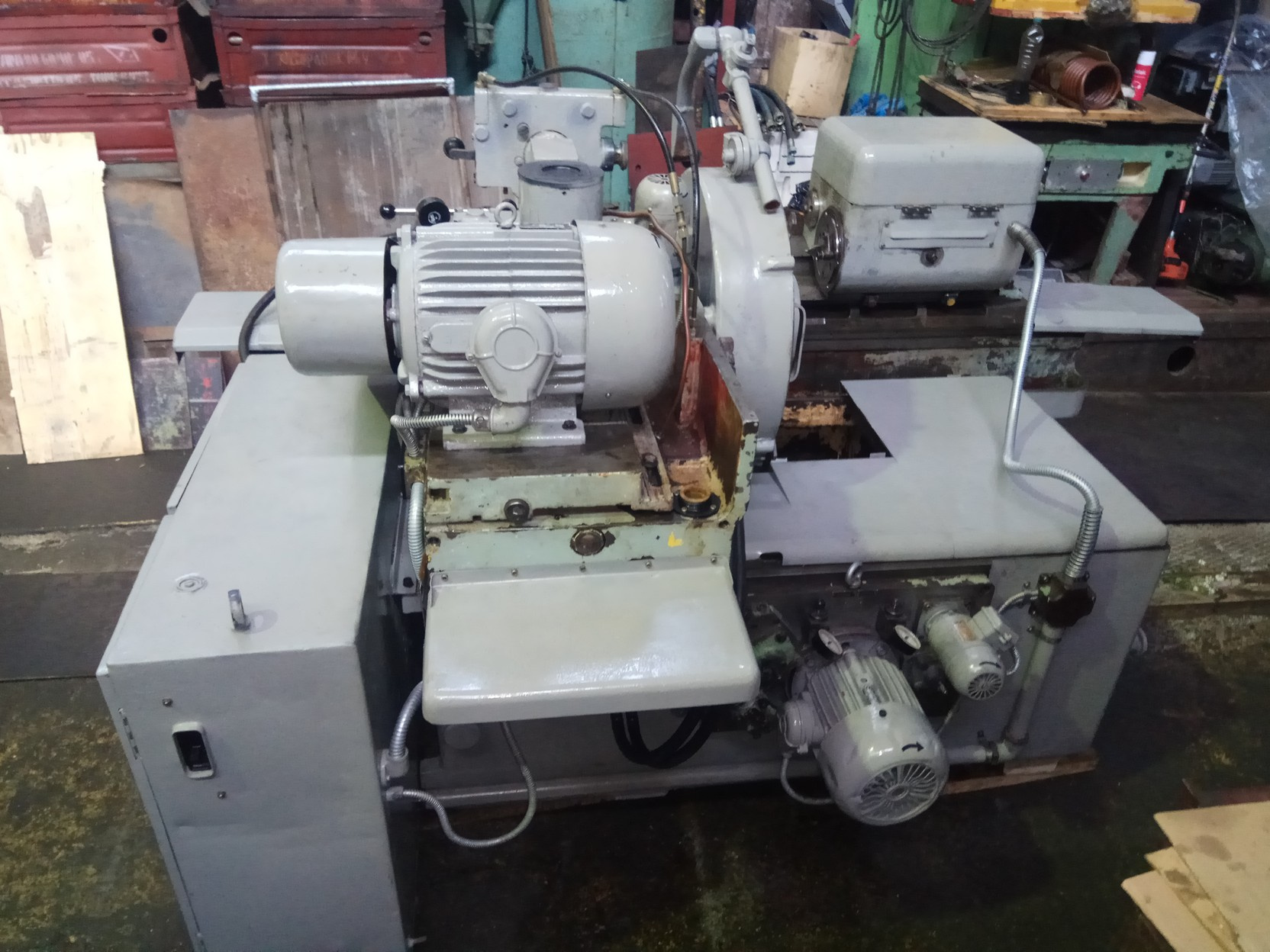

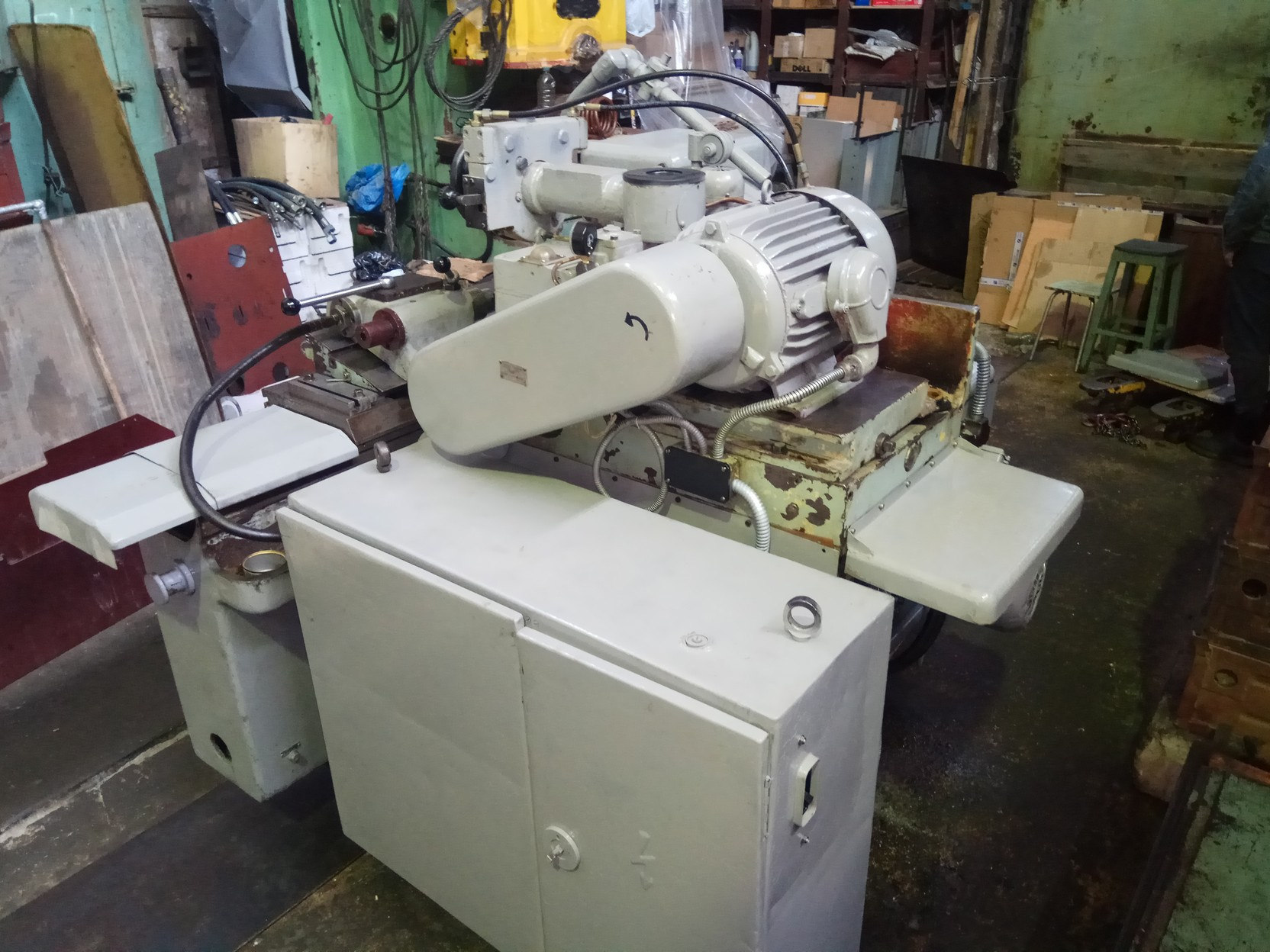

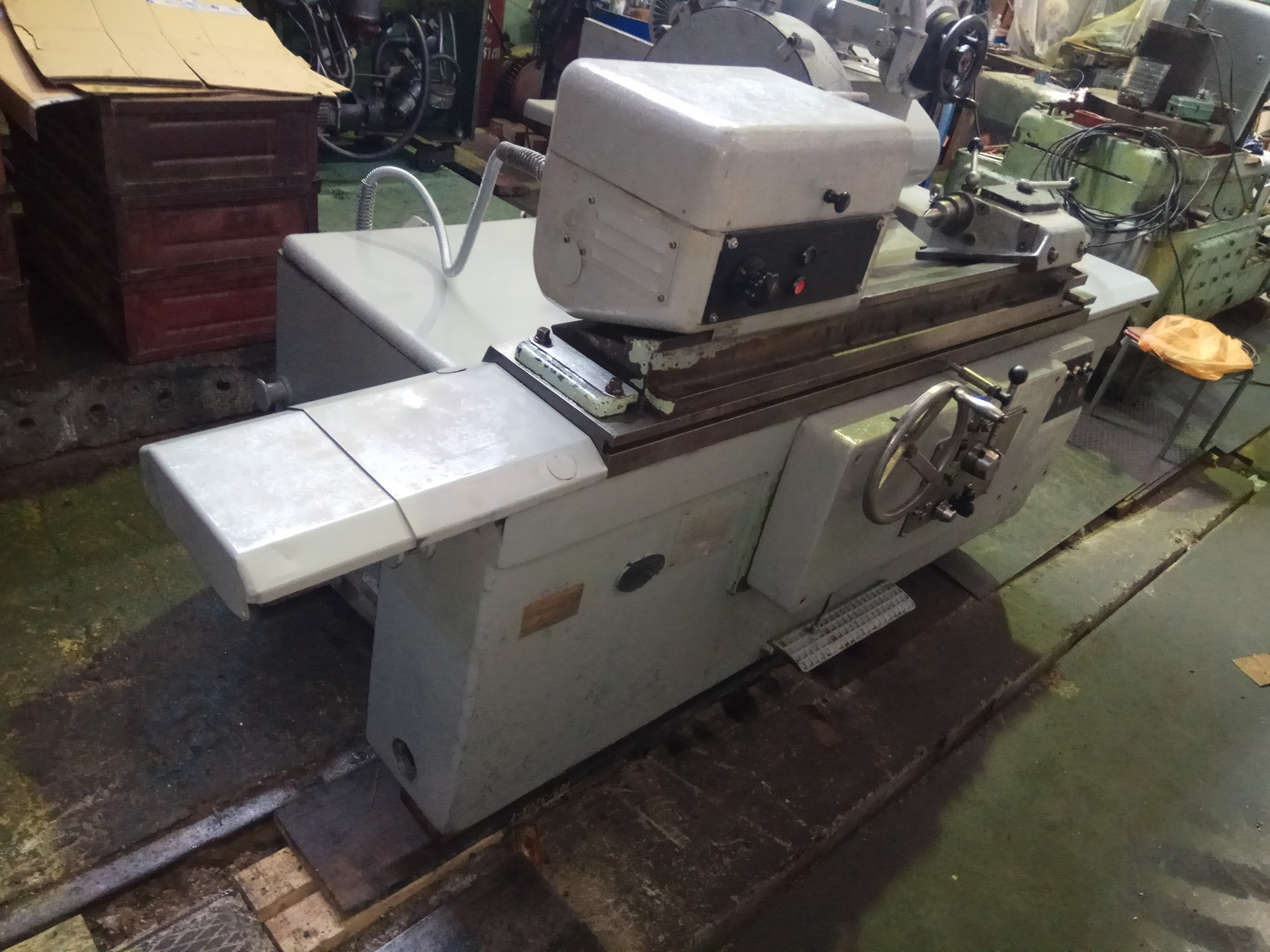

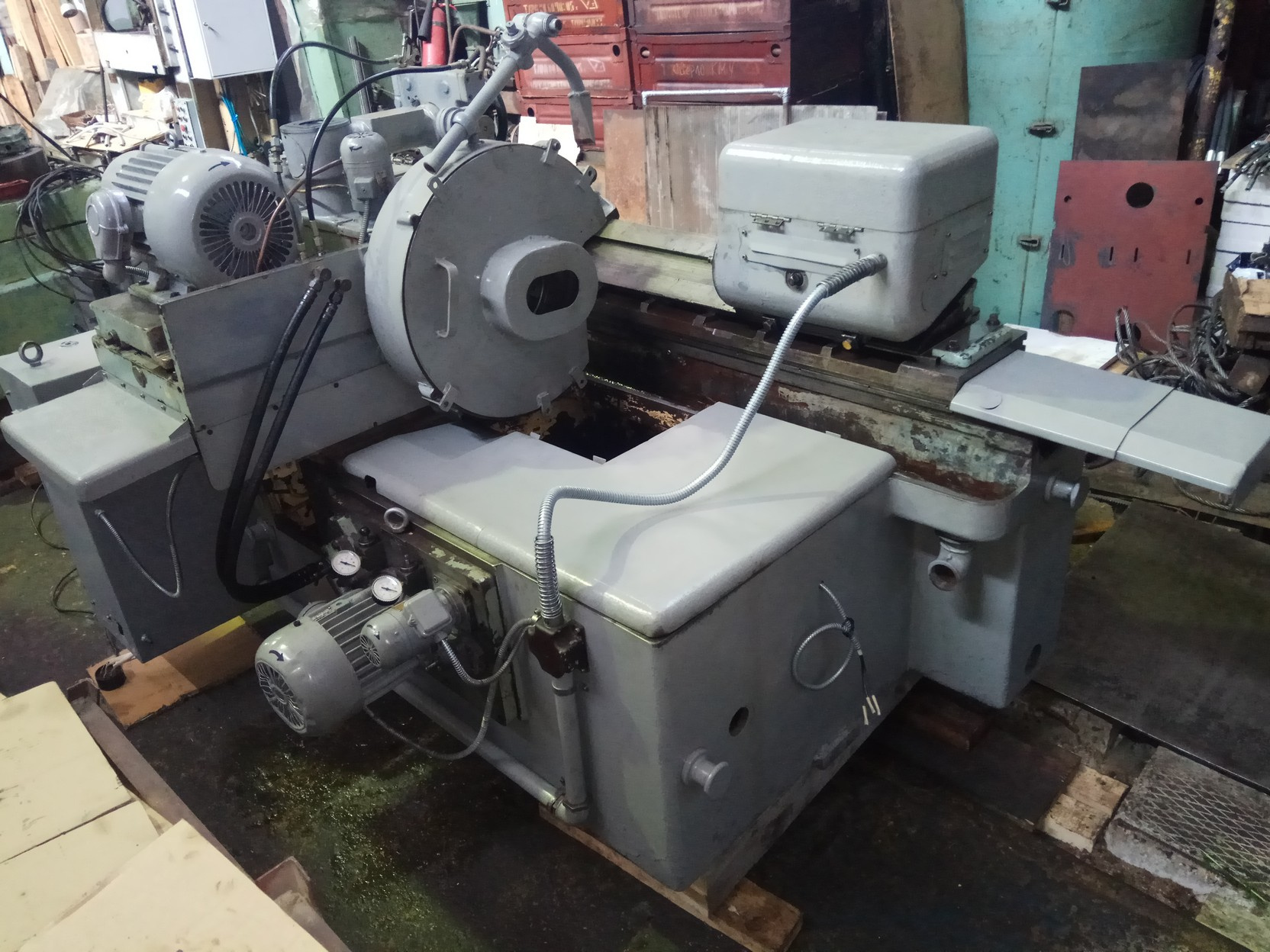

Станок круглошлифовальный 3Б151П предназначен для наружного шлифования цилиндрических и пологих конических поверхностей изделий. На станке можно выполнять следующие виды шлифования:
Станок 3Б151П может быть использован в условиях единичного и серийного производства.

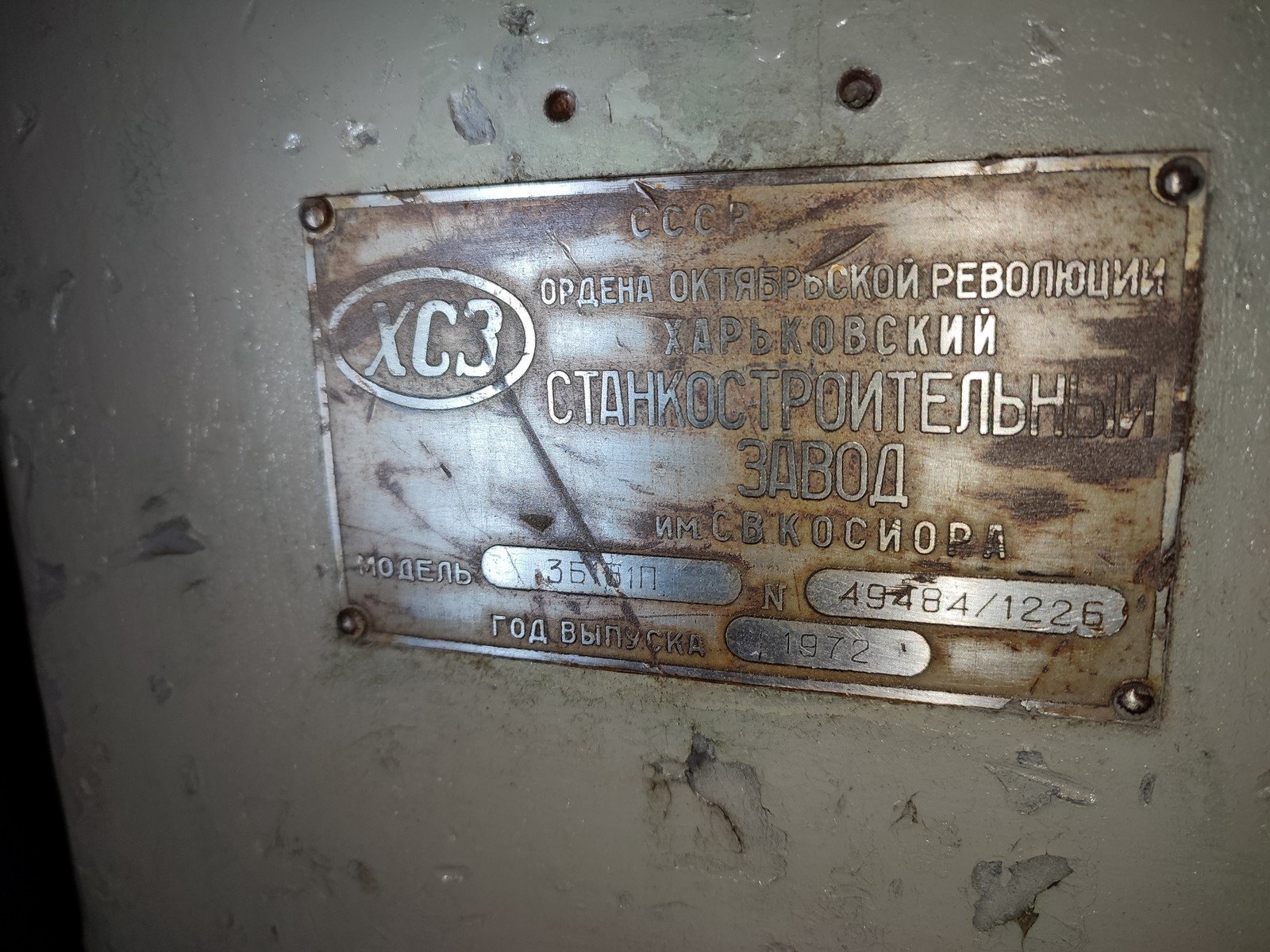

Завод-изготовитель - Станкостроительный завод им. С. В. Косиора, г. Харьков.
Год выпуска - 1972
| Габариты станка, мм | |
| длина | 3100 |
| ширина | 2100 |
| высота | 1500 |
| Вес без упаковки, кг | 4200 |
| Основные размеры | |
| Наибольшие размеры устанавливаемого изделия, мм | |
| диаметр | 200 |
| длина | 700 |
| Наибольший диаметр шлифования при номинальном диаметре шлифовального круга, мм | |
| в люнете | 60 |
| без люнета | 200 |
| Наибольшая длина шлифования, мм | 630 |
| Высота центров, мм | 110 |
| Вес обрабатываемого изделия, кг | 30 |
| Станина и столы | |
| Наибольшее продольное перемещение стола, мм | 650 |
| Наименьший ход стола при переключении упорами, мм | 8 |
| Ручное перемещение стола за один оборот маховика, мм: | |
| быстрое | 22,6 |
| медленное | 6,3 |
| Скорость гидравлического перемещения стола (бесступенчатое регулирование), мм/мин | 100 – 6000 |
| Наибольший угол поворота верхнего стола в градусах: | |
| по часовой стрелке | 3 |
| против часовой стрелки | 10 |
| Цена деления шкалы поворота стола в градусах | 0° 20’ |
| Конусность, мм/м | 10 |
| Шлифовальная бабка | |
| Диаметр шлифовального круга, мм: | |
| наибольший | 600 |
| наименьший | 450 |
| Наибольшая ширина шлифовального круга, мм | 63 |
| Количество скоростей шпинделя шлифовальной бабки | 2 |
| Число оборотов шпинделя шлифовальной бабки в минуту | 1112 |
| Электродвигатель привода шлифовального круга: | |
| число оборотов в минуту | 1460 |
| мощность, кВт | 7,5 |
| Механизм поперечной подачи | |
| Величина хода шлифовальной бабки по винту, мм | 200 |
| Величина быстрого гидравлического подвода шлифовальной бабки, мм | 50 |
| Время быстрого подвода шлифовальной бабки, сек | 2 |
| Подача за один оборот маховика на диаметр изделия, мм | 1,0 |
| Цена деления лимба поперечной подачи на диаметр изделия, мм | 0,005 |
| Периодическая подача шлифовальной бабки на диаметр изделия при реверсе стола справа, слева (при каждом реверсе), мм | 0,005 – 0,06 |
| Передняя бабка | |
| Количество скоростей вращения изделия | бесступенчатое регулирование |
| Число оборотов изделия в минуту | 63 – 400 |
| Размеры центра (ГОСТ 13214-67) | Конус Морзе №4 |
| Электродвигатель привода изделия: | |
| мощность | 0,76 |
| число оборотов в минуту | 350 – 2500 |
| Задняя бабка | |
| Механизм отвода пиноли | Гидравлический и рычажный |
| Размеры центра (ГОСТ 13214-67) | Конус Морзе №4 |
| Величина отвода пиноли, мм | до 35 |
| Гидропривод, охлаждение и смазка | |
| Давление масла в гидросистеме, кг/кв.см | 6 – 10 |
| Производительность насоса гидросистемы, л/мин | 35 |
| Электродвигатель гидронасоса: | |
| мощность, кВт | 1,5 |
| число оборотов в минуту | 950 |
| Производительность насоса охлаждения, л/мин | 22 |
| Электродвигатель насоса охлаждения: | |
| мощность, кВт | 0,120 |
| число оборотов в минуту | 2800 |
| Производительность магнитного сепаратора, л/мин | 50 |
| Электродвигатель магнитного сепаратора: | |
| мощность, кВт | 0,12 |
| число оборотов в минуту | 1400 |
| Производительность насоса смазки, л/мин | 1,5 |
| Электродвигатель насоса смазки направляющих стола: | |
| мощность, кВт | 0,08 |
| число оборотов в минуту | 1390 |
| Электродвигатель насоса смазки подшипников шпинделя шлифовальной бабки: | |
| мощность, кВт | 0,08 |
| число оборотов в минуту | 1390 |
