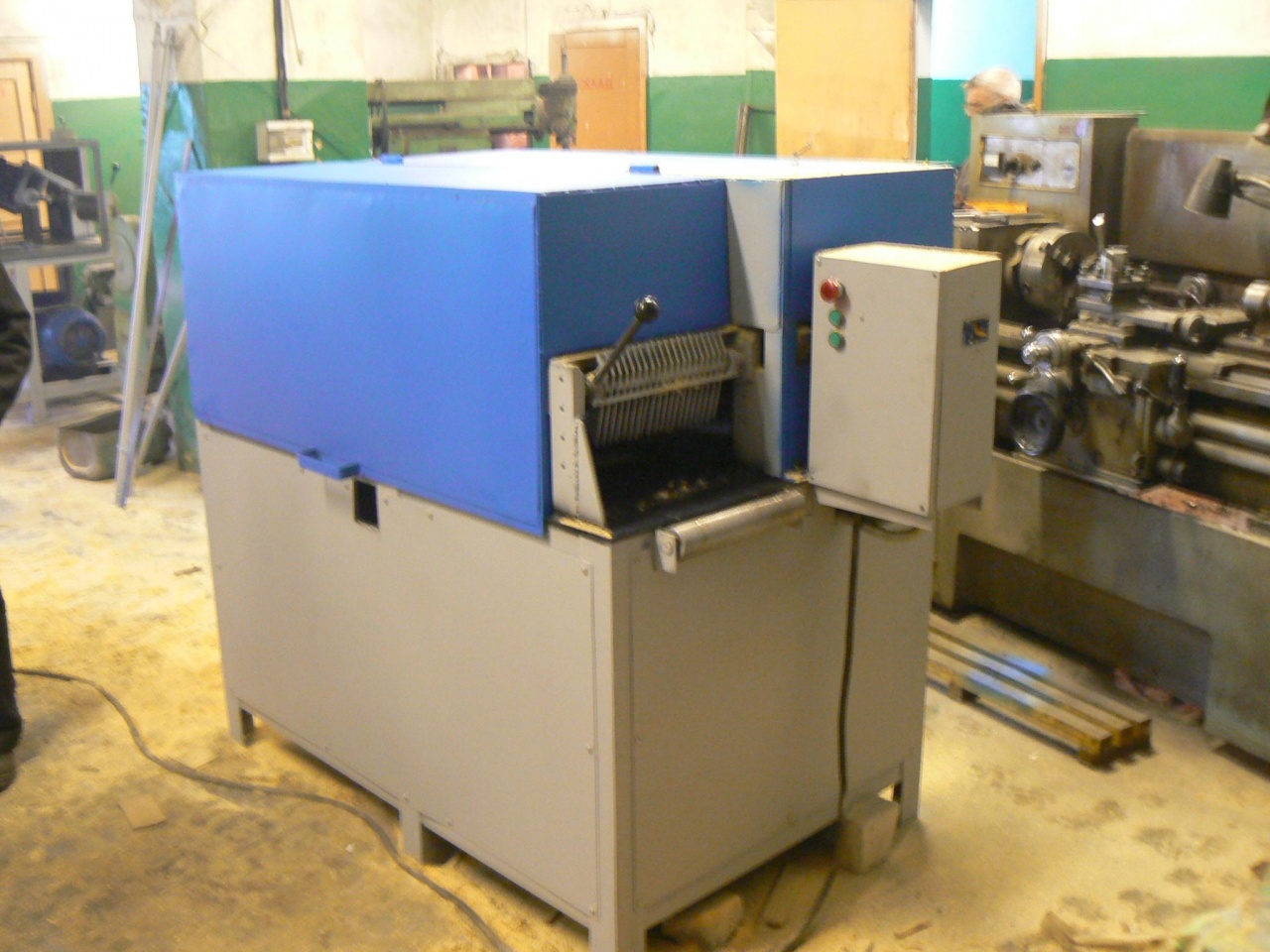

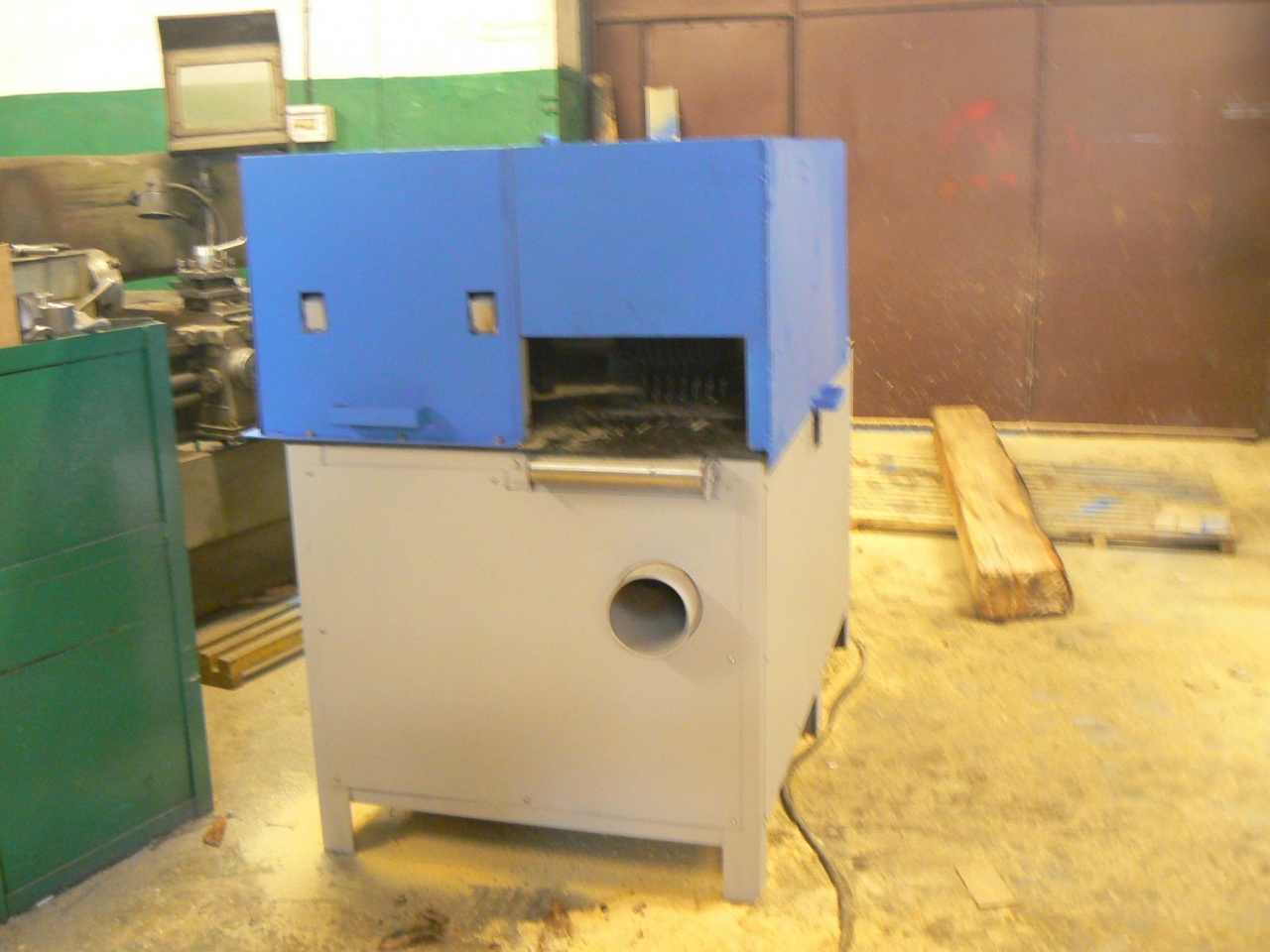

Станок СМД 15-20 предназначен для прямолинейной, продольной распиловки досок и бруса на обрезные доски одновременно несколькими пилами с механической подачей.
Станок может использоваться как пилорама 2-го ряда.
Основные узлы: станина, пильный узел, основной электродвигатель, два независимых механизма подачи с отдельными электродвигателями и редукторами, когтевая защита и пульт управления.
Распиловка материала осуществляется несколькими дисковыми пилами, которые закреплены на пильном валу с помощью фланцев и гайки. Между пилами устанавливаются втулки соответствующие ширине выпиливаемых заготовок. Вал имеет нижнее расположение относительно заготовки и через ременную передачу соединен с электродвигателем. Вал вращается в двух подшипниковых опорах.
Подача материала осуществляется двумя механизмами подачи. Механизмы подачи состоят каждый из привода подачи (электродвигатель, ременная передача, редуктор и валик подачи с набором пилок) и узла подъема для настройки на высоту обрабатываемой детали.
Основные технические данные и характеристики:
| Наименование характеристики | величина |
| Просвет станка, мм | 420 |
| Размеры обрабатываемого материала, мм | |
| Ширина (максимальная) | 400 |
| Толщина | 20 - 160 |
| Длина (минимальная) | 1000 |
| Высота пропила, мм | 160 |
| Количество пил, шт. | 1-7 |
| Диаметр пил, мм | 500 |
| Диаметр посадочной шейки под пилу, мм | 50 |
| Макс. расстояние между крайними пилами, мм | 240 |
| Частота вращения пильного вала, об/мин. | 3000 |
| Скорость подачи материала, м/мин. | 4,9 ;7,4 |
| Диаметр вытяжного патрубка, мм | 160 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность эл. двигателя пильного вала, кВт | 30 |
| Частота вращения эл. двигателя пильного вала, об/мин. | 3000 |
| Мощность эл. двигателей механизмов подачи, кВт | 1,1 |
| Частота вращения эл. двигателей механизмов подачи, об/мин. | 1000 |
| Количество эл. двигателей механизмов подачи, шт. | 2 |
| Общее количество эл. двигателей, шт | 3 |
| Суммарная мощность эл. двигателей, кВт | 32,2 |
| Габаритные размеры: длина , ширина, высота, мм | 1950 х 1150 х 1550 |
| Масса, кг | 1200 |
